Mi-Heat HT250S-RF Installationsanleitung Seite 5

Anschluss des Thermostaten:
Achtung: Arbeiten an der Elektroinstallation dürfen nur von fachlich qualifizierten
Personen durchgeführt werden!
Schalten Sie zunächst den anzuschließenden Verbraucher und die zuführende Stromquelle
stromlos!

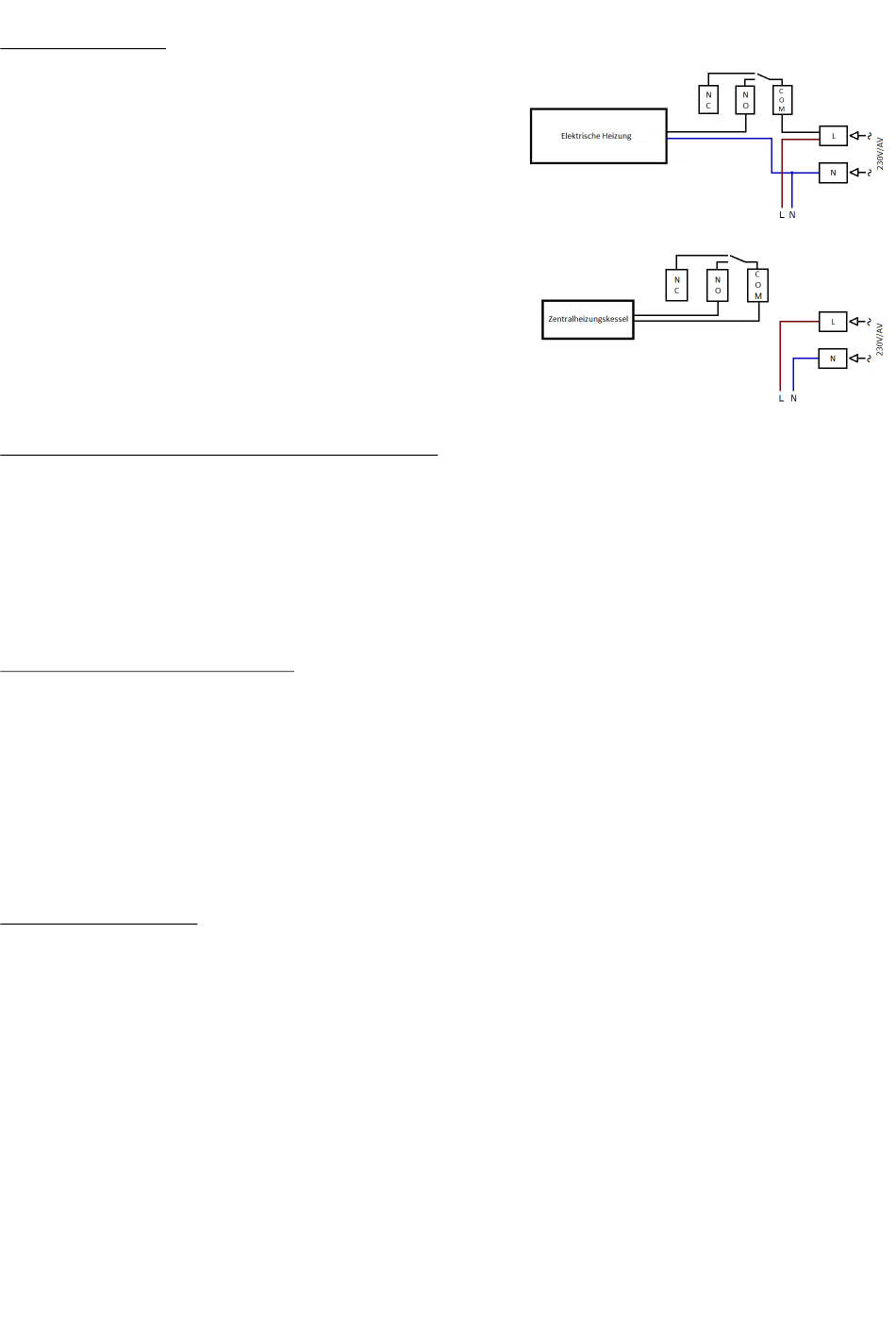

Das Thermostat-Set kann für verschiedene Anwendungen eingesetzt werden, da das
Thermostat über einen potentialfreien Schaltausgang verfügt. Verbinden Sie je nach
erforderlicher Versorgungs- bzw. Steuerungsart den Verbraucher mit dem Empfänger (siehe
Bild Anschlussbeispiele).
Nach dem Anschluss des Verbrauchers kann mit einem Tastendruck (2 Sekunden) der
manuellen Bedienungstaste am Empfänger, der Verbraucher testweise eingeschaltet
werden. Die LED am Empfänger blinkt, wenn der Verbraucher eingeschaltet ist. Nachdem
Sie sich vergewissert haben, dass der Verbraucher in Betrieb ist, schalten Sie diesen mit
einem erneuten Tastendruck (2 Sekunden) wieder aus.
Kopplung - Funk-Verbindung zwischen Thermostat und Empfänger einrichten
1. Drücken Sie zunächst die Kopplungs-Taste des Empfängers für 2 Sekunden. Die LED am Empfänger blinkt nun grün. Sofern mehrere Empfänger (max.
3 Empfänger möglich) mit dem Thermostaten gekoppelt werden sollen, sind alle Empfänger gleichzeitig in dem Kopplungs-Modus zu versetzen.
2. Schalten Sie jetzt den Thermostaten (Sender) zunächst aus (Display zeigt nichts an).
3. Drücken Sie nun die Ein/Aus-Taste des Thermostaten für 3 Sekunden.
4. Drücken Sie die Ein/Aus-Taste mehrfach kurz hintereinander, bis der Menüpunkt "Adr" erscheint.
5. Drehen Sie den Knopf nach links oder rechts, während die LED des Empfängers weiterhin grün blinkt.
6. Wenn das Pairing erfolgreich war, leuchtet die grün LED am Empfänger konstant.
7. Empfänger und Raumthermostat sind nun miteinander gekoppelt.
Kalibrierung – Temperatursensor des Thermostaten
Sofern die vom Thermostaten angezeigte aktuelle Temperatur (IST-Temperatur) von der tatsächlichen Temperatur abweicht, kann es erforderlich sein, eine
Kalibrierung des Temperatursensors vorzunehmen.
1. Schalten Sie jetzt den Thermostaten (Sender) zunächst aus (Display zeigt nichts an).
2. Drücken Sie nun die Ein/Aus-Taste des Thermostaten für 3 Sekunden.
3. Drücken Sie die Ein/Aus-Taste mehrfach kurz hintereinander, bis der Menüpunkt "CAL" erscheint.
4. Drehen Sie den Knopf nach links oder rechts um die gewünschte Temperaturdifferenz (Offset) zu der aktuell vom Thermostat angezeigten Temperatur
einzustellen. Es kann ein Offset zwischen -8 und +8°C eingestellt werden.
5. Um die Einstellungen zu speichern und das Menü zu verlassen, drücken Sie die Ein/Aus-Taste mehrfach, oder warten Sie 10 Sekunden, bis sich das Gerät
ausschaltet.
Einstellung – Heiz- bzw Kühlmodus
Das Thermostat verfügt über einen Heiz- und Kühlmodi. Sie können ganz einfach zwischen Heiz- und Kühlmodus umschalten:
1. Schalten Sie jetzt den Thermostaten (Sender) zunächst aus (Display zeigt nichts an).
2. Drücken Sie nun die Ein/Aus-Taste des Thermostaten für 3 Sekunden.
3. Drücken Sie die Ein/Aus-Taste mehrfach kurz hintereinander, bis der Menüpunkt "FUn" erscheint.
4. Drehen Sie den Knopf nach links oder rechts um den gewünschten Modus (COo = Kühlmodus / HEa = Heizmodus) einzustellen.
5. Um die Einstellungen zu speichern und das Menü zu verlassen, drücken Sie die Ein/Aus-Taste mehrfach, oder warten Sie 10 Sekunden, bis sich das Gerät
ausschaltet.
5
