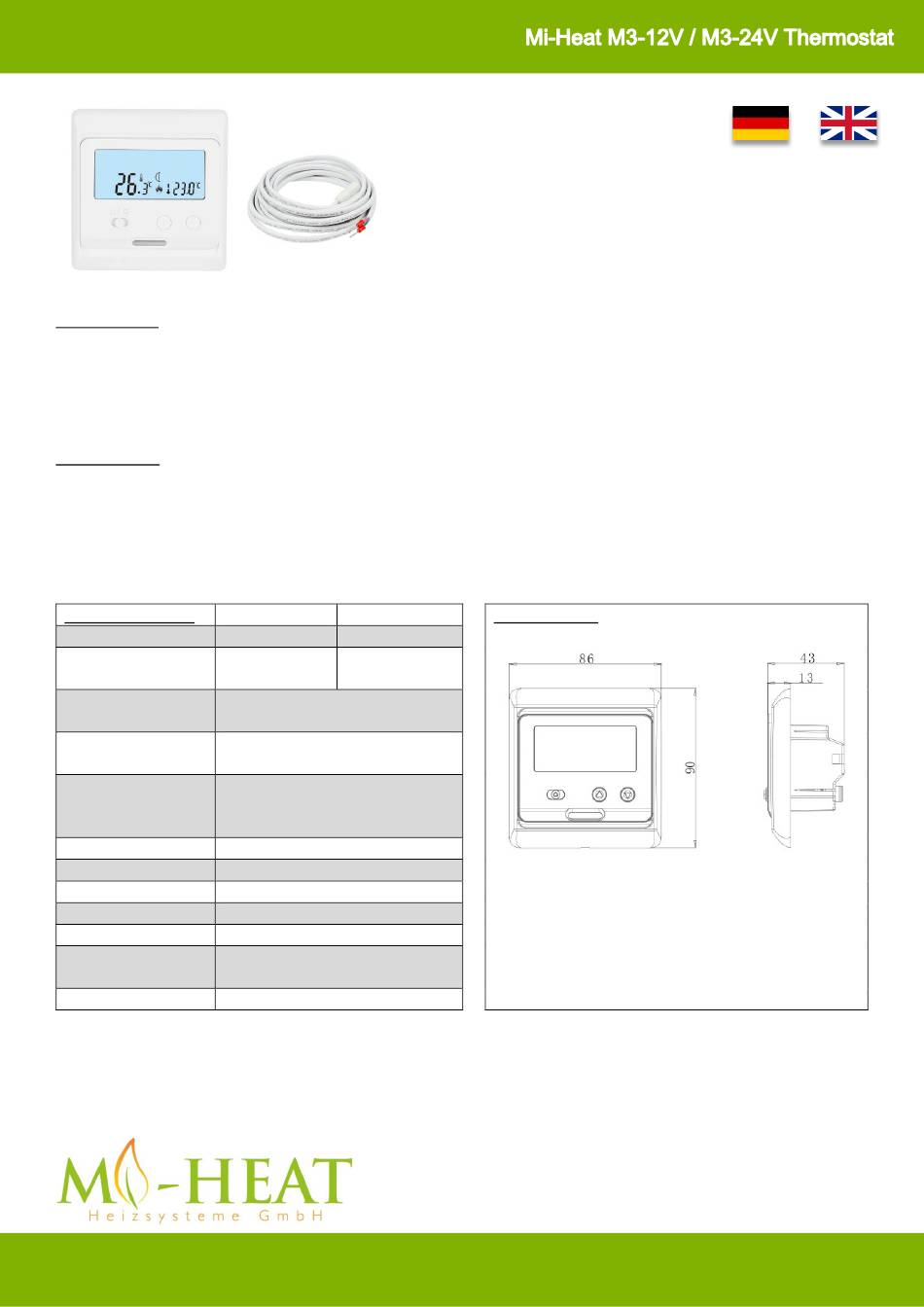

Einsatzbereich
Das Thermostat mit LCD-Display dient zur Steuerung von 12V bzw. 24V elektrischen Fußbodenheizungen oder
anderen 12/24V Geräten. Es verfügt über eine Manuellen- sowie Energiespar-Modus.
Eigenschaften:
•
Als 12V oder 24V Modell verfügbar
•
Einfach programmierbar/bedienbar
•
Ideal für Wohnmobile, Wohnwagen oder andere Fahrzeuge
•
Interner Raum-Temperatursensor und externer Temperatursensor
Technische Daten:
Betriebsspannung
Schaltleistung
(ohmsche Last)
Temperatursensor
Temperatur-
Einstellung
Temperatur-
Begrenzung
externer Sensor
Hysterese
Betriebstemperatur
Display
Abmessungen
Farbe
Schutzart
/
Schutzklasse
Zertifizierung
M3-12V
M3-24V
12V AC/DC
24V AC/DC
20A / 240W
20A / 480W
(ohmsche Last)
interner oder externer Sensor
(NTC 10kOhm)
+5 bis +90°C
+5 bis +60°C / empfohlen max.
27°C
0.5 – 10°C
+5 bis +50°C
LCD-Display, beleuchtet
86mm x 90mm x 13/43mm
weiß
IP20 (Sensor IP44) / 2
CE
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de
Abmessungen:
Seite 1-8
Page 9-16
Werbung
Verwandte Anleitungen für Mi-Heat M3-12V
Inhaltszusammenfassung für Mi-Heat M3-12V
- Seite 1 Display LCD-Display, beleuchtet Abmessungen 86mm x 90mm x 13/43mm Farbe weiß Schutzart IP20 (Sensor IP44) / 2 Schutzklasse Zertifizierung Mi-Heat Heizsysteme GmbH Ol Streek 39a | 26607 Aurich | Deutschland Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de...
- Seite 2 Sicherheitshinweise und Maßnahmen Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch. • • Verwenden Sie das Produkt streng bestimmungsgemäß, wie in der Betriebsanleitung beschrieben. • Zur Vermeidung eines Stromschlags das Gerät nie in Wasser oder andere Flüssigkeiten tauchen und darauf achten, dass kein Wasser darauf tropft.
- Seite 3 Montage Die Front-Einheit des Thermostaten verfügt über eine Schnappbefestigung. Lösen Sie die Frontabdeckung, indem Sie einen Schraubendreher in die unten befindliche Aussparung einführen. Entfernen Sie die Montageplatte gemäß der folgenden Abbildung. Montieren Sie die Montageplatte auf der Wanddose, setzen Sie die Schrauben ein. Befestigen Sie den Thermostaten.
- Seite 4 Bedienung Ein-/Ausschalten und Modus-Wahl: Einschalten / Energiesparmodus: zur Nutzung des Energiesparmodus den Schiebeschalter auf das Symbol schieben Einschalten / Manueller-Modus: zur Nutzung des manuellen Modus den Schiebeschalter auf das Symbol schieben Ausschalten: um das Thermostat auszuschalten den Schiebeschalter auf das Symbol schieben Einstellung der Temperatur / Änderung der Werte: ▲-Taste um den Wert zu erhöhen...
- Seite 5 Beschreibung der Menüpunkte Code Funktion Display 1ADJ Temperaturkalibrierung: Ist zwischen -9 und +10 °C einstellbar (Standard: -2.0) Zeigt im Wechsel den eingestellten Wert und die aktuell gemessene Temperatur an. 2SEN Sensormodus: IN: interner Sensor (Standard) OU: externer Temperatursensor AL: beide Sensoren, Bodensensor dient als Grenzwert-Sensor 3LIt Temperaturbegrenzung: Ist zwischen 5 bis 60°C einstellbar, wir empfehlen eine max.
- Seite 6 Folgen übernehmen wir keinerlei Haftung. V1.0 (12/2023) Konformitätserklärung Hiermit erklärt Mi-Heat Heizsysteme GmbH, dass sich das Produkt M3.716-12V bzw. M3.716-24V in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU befindet. Die ausführliche Konformitätserklärung finden Sie unter: https://infrarot-fussboden.de/...
