SAS816RF Thermostat
Vielen Dank das Sie sich für unser
SAS816RF Funk Aufputz Thermostat-Set
entschieden haben.
Der SAS816RF ist ein nicht programmierbarer Funk-Thermostat Set.
Dieses kann sowohl für wassergeführte oder elektrische Heizungslösungen eingesetzt werden. Die
Temperatur Überwachung erfolgt über den integrierten Sensor.
Eigenschaften:
•
LCD Display mit IST-Temperatur Anzeige
•
AN/AUS Schalter
•
Einfache Bedienung
•
Schnelle Installation
•
Potentialfreier Schaltausgang oder 230V
Technische Daten - Sender (Thermostat):
•
Montageart: Aufputz
•
Ausführung: Funk, batteriebetrieben
•
Frequenz: 868 MHz
•
Betriebsspannung: 2 x AA Batterien
•
Fühler: Intern
•
Temperaturregelbereich: 5-30°C
•
Display/Beleuchtung: Ja/Nein
•
Schalthysterese: +/-1°C
•
Frostschutz: Ja 5°C
•
IP Schutzart: IP21
•
Abmessungen (BxHxT): 86x86x32mm

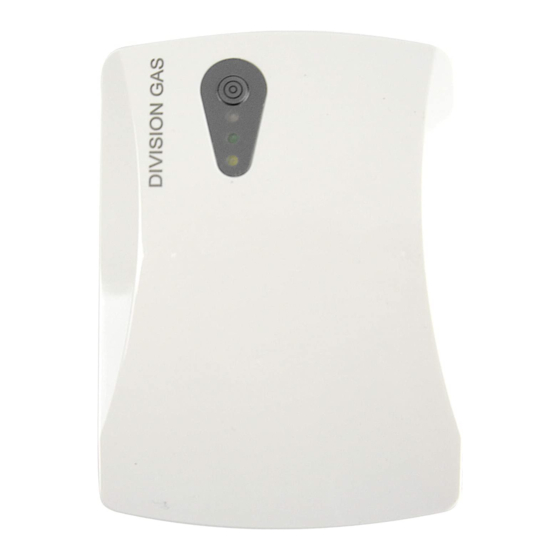

Technische Daten - Empfänger:
•
Montageart: Aufputz
•
Ausführung: Kabelgebunden
•
Betriebsspannung: 230V AC 50Hz
•
Schaltausgang 1: max. Schaltleistung: 16 (5) A
•
Schaltausgang 2: potentialfreier Ausgang (NC/NO,COM)
•
Frequenz: 868 MHz
•
Abmessungen (BxHxT): 109x84x29mm
Seite 1-6
Page 7-12
1
Verwandte Anleitungen für Mi-Heat SAS816RF
Inhaltszusammenfassung für Mi-Heat SAS816RF
- Seite 1 Vielen Dank das Sie sich für unser SAS816RF Funk Aufputz Thermostat-Set entschieden haben. Der SAS816RF ist ein nicht programmierbarer Funk-Thermostat Set. Dieses kann sowohl für wassergeführte oder elektrische Heizungslösungen eingesetzt werden. Die Temperatur Überwachung erfolgt über den integrierten Sensor. Eigenschaften: •...
- Seite 2 Wichtige Hinweise vor Inbetriebnahme: Bitte lesen Sie die vollständige Anleitung, bevor Sie mit der Installation des Thermostaten beginnen Das Thermostat muss von einer qualifizierten Person installiert werden Verwenden Sie den Thermostat nur wie in dieser Anleitung beschrieben Trennen Sie während der Installationsarbeiten immer die Stromversorgung Sicherheit: Beim Umgang mit Produkten, die mit elektrischer Spannung versorgt werden, sind die geltenden VDE- Vorschriften zu beachten, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860.
- Seite 3 Beschreibung Gerätetasten/LEDs Zeigt die aktuelle Raum-Temperatur. Wenn die Temperaturanzeige blinkt, wird die Soll- Temperatur angezeigt. Zeigt den Raumtemperaturmodus, das Thermostat verwendet den internen Temperatursensor (Der Fußbodentemperatur-Modus mit externen Sensor ist bei diesem Modell nicht verfügbar) Batterie-Symbol wird nur angezeigt, wenn die Batterie gewechselts werden sollte.
- Seite 4 Beschreibung Gehäuse Empfänger Zum Öffnen des Empfänger-Gehäuses muss die rechts platzierte Schraube entfernet werden. Anschließend lässt sich die Gehäuseoberschale aushaken, die Wandmontage-Platte an der Wand montieren und der elektrische Anschluss durchführen. Inbetriebnahme Batterien in den Sender/Thermostaten einlegen Den Empfänger mit der 230V Spannungsversorgung verbinden. Den Verbraucher entsprechend der aktuell geltenden Vorschrift anschließen.
- Seite 5 Beschreibung Anschlussklemmen 2 & 3 Eingangsklemme für die 230V/AC Versorgungsspannung des Thermostaten 1 & 4 Ausgangsklemme zum Anschluss des Verbrauchers NC/NO, COM potentialfreie Schaltausgang zum Spannungsfreien schalten S1 & S2 Anschluss externer Temperatursensor – wird bei diesem Modell nicht unterstützt Funk-Kopplung des Senders und Empfängers Der Sender/Thermostat ist ab Werk bereits mit dem Empfänger gekoppelt, sollten die Geräte aus irgendeinem Grund dennoch nicht aneinander angelernt sein, sind die folgenden Schritte durchzuführen...
- Seite 6 Art und ihre Folgen übernehmen wir keinerlei Haftung. V1.0 (12/2020) Konformitätserklärung Hiermit erklärt Mi-Heat Heizsysteme GmbH, dass sich das Produkt TH213 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Die ausführliche Entsprechenserklärung ist unter https://infrarot-fussboden.de...
