Mi-Heat HT250S-RF Installationsanleitung Seite 2

Technische Daten
Raum Thermostat:
Abmessungen:
Spannungsversorgung:
Temperaturmessgenauigkeit:
Hysterese:
Betriebstemperaturbereich:
Batterie-Lebensdauer:
Betriebstemperatur:
Lagertemperatur:

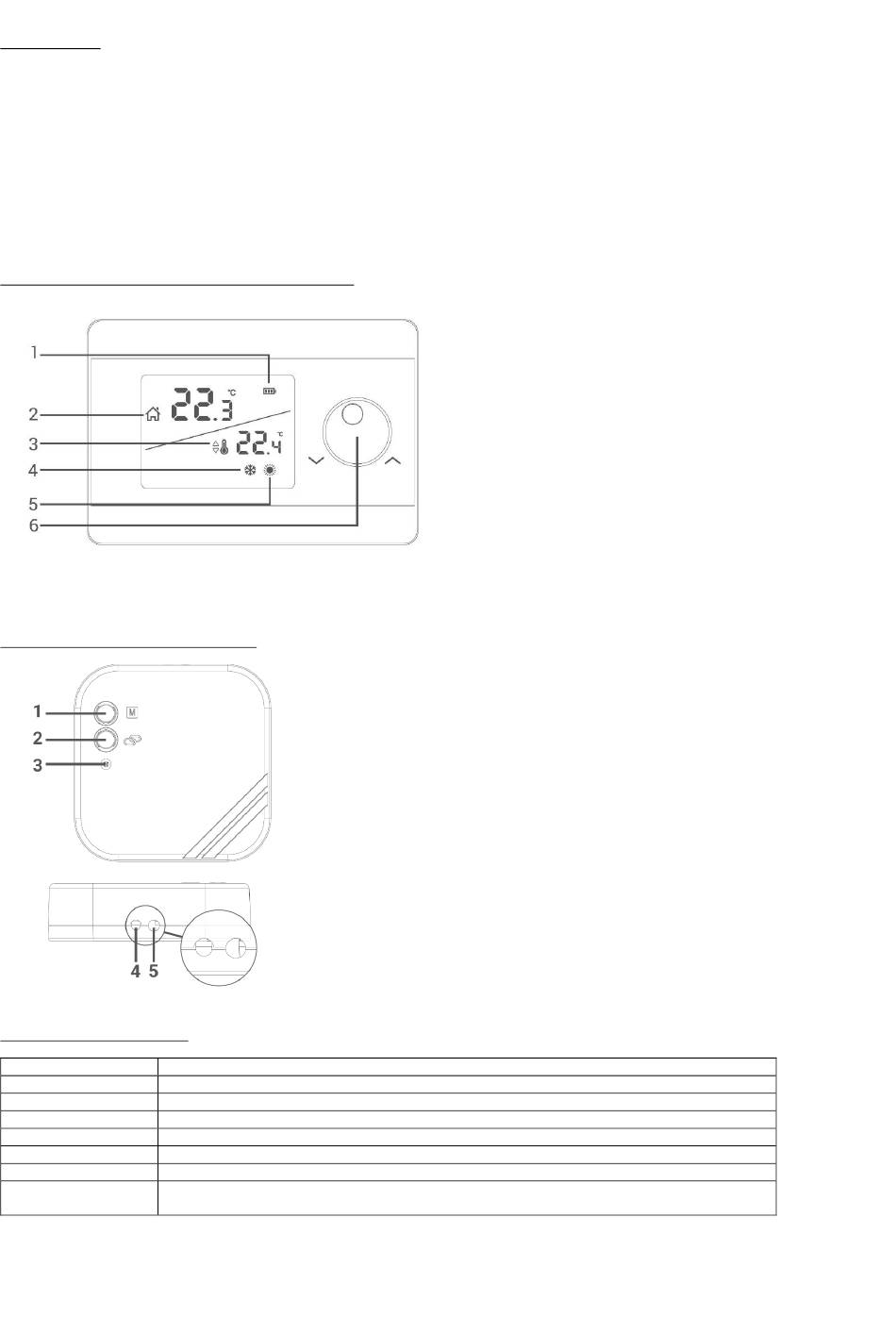

Beschreibung der Geräte-Display/Tasten (Thermostat/Sender)
Beschreibung der Geräte-Tasten (Empfänger)
Beschreibung der Empfänger LED
Immer rot Empfänger ist betriebsbereit, aber Empfänger und Thermostat/ Senden sind nicht gekoppelt.
Blinkt grün Wartet auf das Kopplungssignal vom Thermostat/Sender.
Immer grün Empfänger und Thermostat/Sender sind gekoppelt. Der Verbraucher ist nicht in Betrieb.
3x kurzes blinken orange Betätigung, dass das Signal vom Thermostat/Sender zum Empfänger gelangt ist.
Immer orange Verbraucher ist eingeschaltet
3x kurzes blinken grün Betätigung, dass das Signal zum Abschalten des Verbrauchers den Empfänger erreicht hat
Blinkt orange Der Verbraucher wird im manuellen Modus betrieben
Blinkt rot Der Empfänger hat seit min. 22 Minuten kein Signal mehr vom Thermostaten/Sender erhalten. Der
Verbraucher ist ausgeschaltet.
85x125x24mm
3V DC (2 x AAA-Batterie)
0.1°C
-2 bis +2°C
+5 bis 30°C
1 Jahr (2 x AAA)
-10 bis + 50°C
-20 bis + 60°C
1. Taste zur manuellen Bedienung: deaktiviert den
Empfänger und ermöglicht die manuelle Bedienung
des angeschlossenen Verbrauchers
2. Kopplungs-Taste: zur Kopplung des
Thermostats/Senders und dem Empfänger
3. LED-Leuchte: Betriebsanzeige
4. Eingang Netzkabel
5. Ausgang für das Anschlusskabel des Verbrauchers
Empfänger:
Abmessungen:
Spannungsversorgung:
Temperaturmessgenauigkeit:
Max. Schaltleistung Relais:
Lagertemperatur:
1. Batterie-Anzeige
2. Raum Temperatur
3. Soll-Temperatur
4. Kühl-Betrieb
Wenn das Symbol blinkt, ist das Kühlgerät in Betrieb. Wenn das Symbol
konstant leuchtet, ist das Kühlgerät nicht in Betrieb.
5. Heizung-Betrieb
Wenn das Symbol blinkt, ist die Heizung in Betrieb. Wenn das Symbol
konstant leuchtet, ist die Heizung nicht in Betrieb.
6. Kopf drücken = EIN/AUS / Kopf drehen zur Temperatureinstellung
90x90x25mm
230V AC / 50Hz
0.1°C
7A (230V/AC - ohmsche Last)
-20 bis + 60°C
