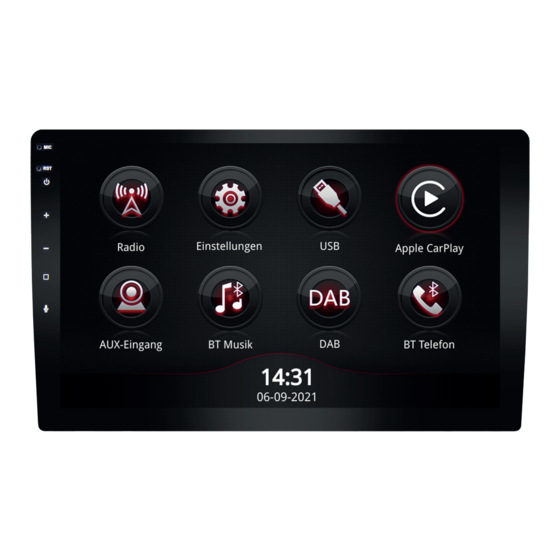

ESX VN1030 Einbauanleitung

Smart moniceiver
Vorschau ausblenden Andere Handbücher für VN1030:
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VN1030
SMART MONICEIVER
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ESX VN1030

Inhaltszusammenfassung für ESX VN1030

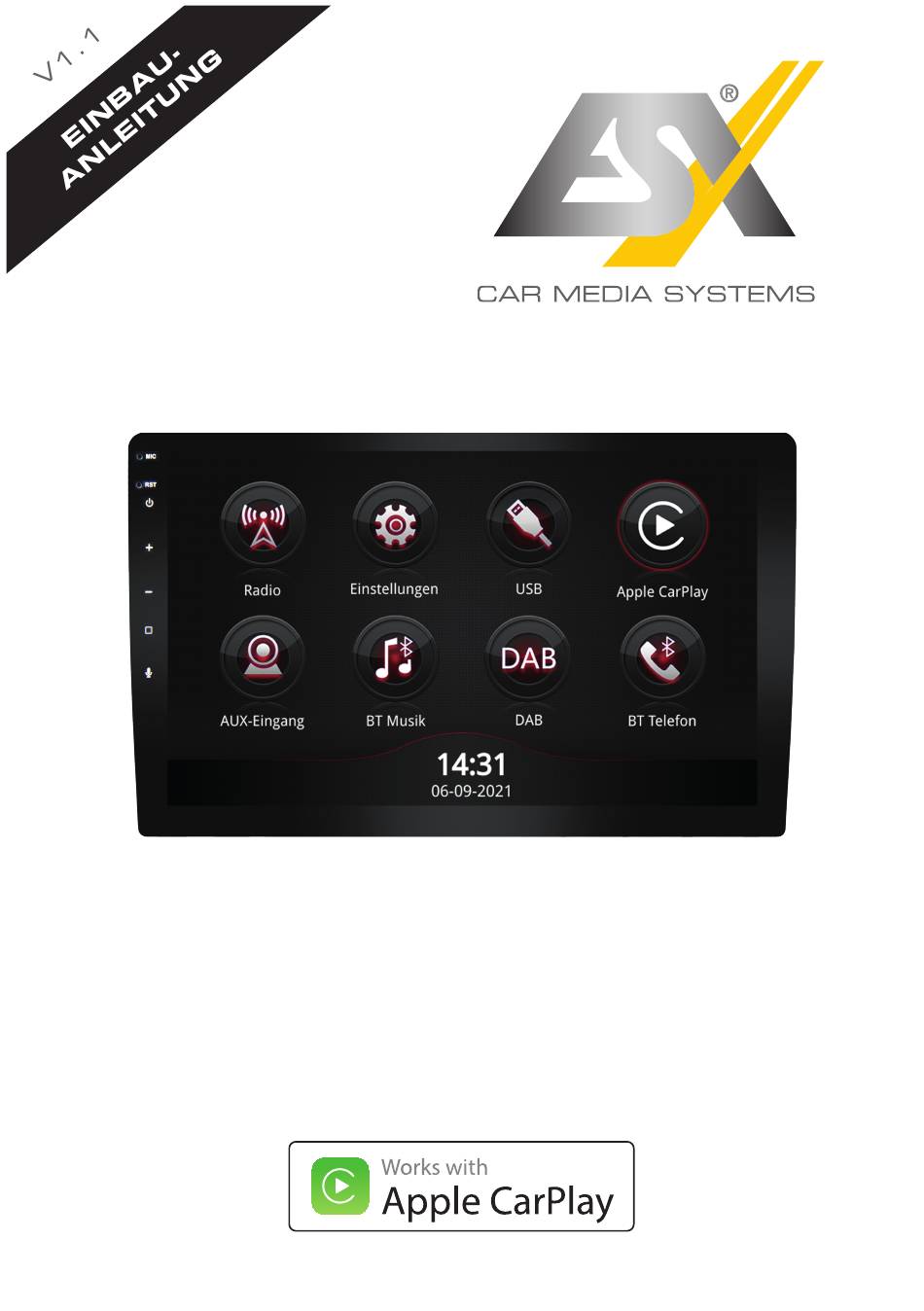

  • Seite 1 VN1030 SMART MONICEIVER...

  • Seite 2: Wichtige Hinweise

    WICHTIGE HINWEISE Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts. Beachten Sie dazu die folgenden Hinweise vor der Installation: • Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahrzeugs grund- sätzlich mit Vorsicht. •...

  • Seite 3: Empfohlene Werkzeuge

    Verlegen Sie die beliegenden Kabelsätze und Antennen im Fahrzeug. Beachten Sie dazu die Hinweise auf der nächsten Seite. Schließen Sie danach alle Kabelsätze wie auf Seite 6 beschrieben am ESX Hauptgerät an. Danach stecken Sie noch den Kabel- stecker aus dem Radioschacht des Fahrzeugs am ESX Hauptgerät bzw. an dessen fahrzeugspezifischem System-Kabelsatz ein.

  • Seite 4: Einbautipps

    Naviceiver/Radio – Warten Sie, bis die Glasober äche vollständig der Frontsäule. trocken ist, bevor Sie fortfahren. – Wärmen Sie die Ober äche der Frontscheibe mit EINBAUTIPPS dem Entfroster an, wenn es kalt ist (im Winter). Reinigen Sie die Windschutzscheibe mit Entfernen Sie das Trägerblatt der schwarzen Verkabelung DAB-Antenne...

  • Seite 5: Lieferumfang

    LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL 1. Hauptgerät 2. Universeller ISO-Anschluss für Stormversorgung und Lautsprecher 3. Universeller Adapter für Lenkradfernbedienung 4. DAB-Antenne 5. USB-Verlängerung 6. Externes Mikrofon...

  • Seite 6: Anschlussbeschreibung

    ANSCHLUSSBESCHREIBUNG Anschluss für Lenkradfernbedienung* Falls Ihr Fahrzeug über eine Lenkradfernbedienung mit passendem Systemstecker verfügt, können Sie diesen hier einstecken. Hat Ihr Fahrzeug keinen passenden Systemstecker, können Sie die Anschlüsse mit dem beiliegenden Adapter (Seite 5, Nr. 3) entsprechend verbinden: Direction Control Wire A (weiß) Key 1, links Direction Control Wire B (weiß-schwarz) Key 2, rechts...
  • Seite 7 ANSCHLUSSBESCHREIBUNG AV-Anschlüsse Schließen Sie hier bei Bedarf die entsprechenden Cinch-Stecker an: SUB (grün) Vorverstärkerausgang Subwoofer VOUT1 (gelb) Videoausgang 1 VOUT2 (gelb) Videoausgang 2 FL (weiß) Vorverstärkerausgang links vorne FR (rot) Vorverstärkerausgang links vorne CAMIN (gelb) Rückfahrkamera AUXL (weiß) Audioeingang AUX links AUXR (rot) Audioeingang AUX rechts CVBSIN (gelb)
  • Seite 8 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de © All Rechte vorbehalten, Technische Änderungen und Fehler vorbehalten...
