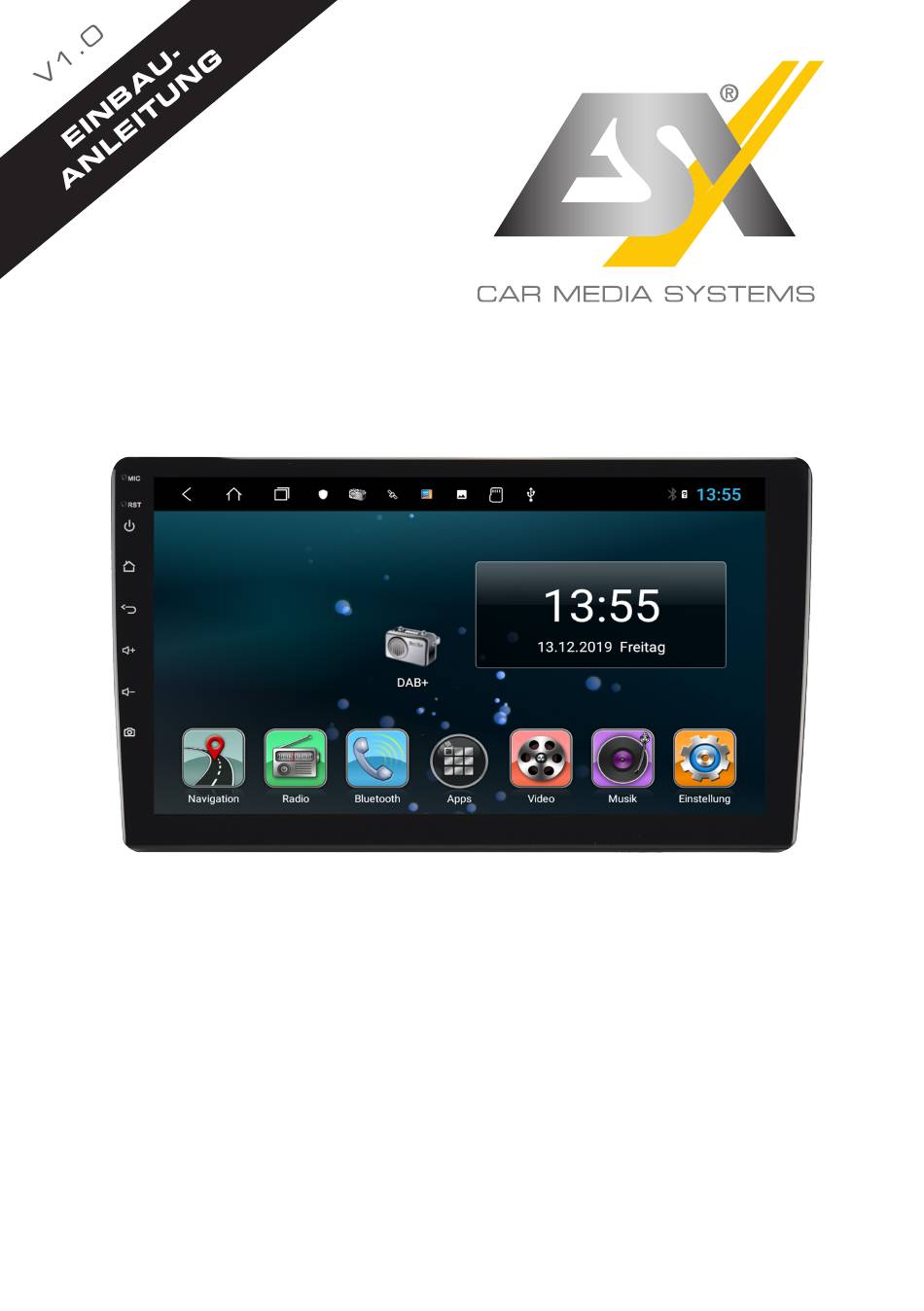

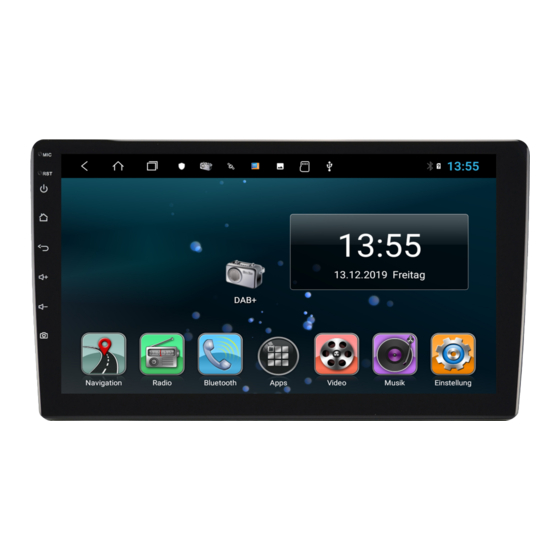

- Seite 1 VN1015-MA-DAB-4G INFOTAINMENT TOUCHSCREEN NAVICEIVER VISION SERIES FÜR ANDROID ™...
-
Seite 2: Wichtige Hinweise
WICHTIGE HINWEISE Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Mon- tage des Geräts. Beachten Sie dazu die folgenden Hinweise vor der Installation: • Behandeln Sie bitte alle Teile des Geräts und die Komponenten Ihres Fahr- zeugs grundsätzlich mit Vorsicht. •... -
Seite 3: Zusammenbau Des Geräts
ZUSAMMENBAU DES GERÄTS WICHTIGER HINWEIS: Bei vielen Fahrzeugmodellen wird ein fahrzeugspezifisches 2-DIN EINBAU-SET zur fachgerechten Installation ins Fahrzeug benötigt. Um die vorhandene Lenkradfernbe- dienung Ihres Fahrzeugs nutzen zu können, kann ebenfalls ein fahrzeugspezifischer Adapter erforderlich sein. Informationen erhalten Sie dazu im Internet oder bei Ihrem Fachhändler. - Seite 4 LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL Hauptgerät Monitor 2-DIN Einbaurahmen System-Anschluss Standard AV-Anschluss mit sämtlichen Audio- und Videoanschlüssen und zusätzlicher USB-Buchse...
- Seite 5 LIEFERUMFANG ARTIKEL ABBILDUNG ANZAHL GPS-Antenne DAB-Antenne 4G/LTE-Antennen 4G/LTE-Dongle...
-
Seite 6: Micro Sd Einschub Für Navigationssoftware
MICRO SD EINSCHUB FÜR NAVIGATIONSSOFTWARE Hier können Sie die MicroSD-Karte der Navigationssoftware einschieben. Damit das Gerät darauf zugreifen kann, müssen Sie eventuell den Zugriffspfad im Menü „Apps“ unter „Einstellungen“ entsprechend zuweisen. -
Seite 7: Reset-Taste
RESET-TASTE Sollte das Gerät nicht mehr auf Eingaben reagieren, ist das System überlastet oder abgestürzt. Führen Sie dann einen Neustart des Systems durch, indem Sie die Reset-Taste (RST) auf der Frontblende drücken. Verwenden Sie dazu einen geeigneten Gegenstand, wie z.B. eine Briefklammer oder einen Kugelschreiber. Nach Drücken der Reset-Taste startet das System neu, ohne dass Ihre bereits gemachten Einstellungen verloren gehen. -
Seite 8: Anschlussbeschreibung
ANSCHLUSSBESCHREIBUNG WiFi-Antenne Anschluss für 4G/LTE-Dongle USB-Anschluss GPS-Antenne Anschluss für externes Mikrofon (optional) Radio-Antenne AV-Anschluss DAB-Antenne 4G/LTE-Antennen System-Anschluss mit Gerätesicherung System-Anschluss mit Gerätesicherung AV-Anschluss 19 18 17 16 14 13 12 11 9 10 15 A 1 BATTERY (+12V) 11 LIGHT CONTROL 1 VIDEO OUT 2 11 FRONT LEFT OUT 2 REAR RIGHT OUT (+) - Seite 9 EINBAUTIPPS Handbremsen-Anschluss Das Handbremssignal muss an das beiliegende Kabel angeschlossen werden. Das Signal muss bei angezo- gener Handbremse auf Masse liegen. Bitte wenden Sie sich für eine korrekte und gefahrlose Installation an Ihre KFZ-Fachwerkstatt! Gemäß den gesetzlichen Bestimmungen darf das Gerät eine DVD bzw. Videowie- dergabe auf dem Hauptbildschirm nur bei angezogener Handbremse wiedergeben.
-
Seite 10: Einrichten Der 4G/Lte-Verbindung
EINRICHTEN DER 4G/LTE-VERBINDUNG Verlegen Sie zunächst die beiden 4G/LTE-Antennen innerhalb des Armaturen- bretts zur Windschutzscheibe hin, je eine Antenne für links und eine für rechts. Idealerweise sollte Sie die Antennen an die Windschutzscheibe kleben, um einen optimalem Empfang zu gewährleisten. Legen Sie dann Ihre SIM-Karte in den 4G/LTE-Dongle ein: Öffnen Sie den Dongle, indem Sie die Öffnen Sie nun die Metallklappe mit... - Seite 11 EINRICHTEN DER 4G/LTE-VERBINDUNG Schalten Sie danach das Gerät an, um die 4G/LTE Verbindung zu testen. Nachdem das Gerät gestartet ist, ge- Nach erfolgreicher Eingabe wird die ben Sie hier Ihren 4-stelligen PIN-Code SIM-Karte entsperrt. der SIM-Karte ein. Bestätigen Sie die Eingabe mit dem Haken.
- Seite 12 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de © All Rechte vorbehalten, Technische Änderungen und Fehler vorbehalten...
