2 | Allgemeine Sicherheitsvorkehrungen
Platzbedarf für Installation
Mindest-Fußbodenfläche bestimmen
Referenz für Installateure
10
WARNUNG
Wenn Anlagen das Kältemittel R32 enthalten, dann MUSS die Fußbodenfläche des
Raumes, in dem die Anlagen installiert, betrieben und gelagert werden, größer sein
als die Mindest-Fußbodenfläche, angegeben in der Tabelle A unten (m
▪
Inneneinheiten ohne Kältemittel-Leckagen-Sensor; bei Inneneinheiten mit
Kältemittel-Leckagen-Sensor beachten Sie die Installationsanleitung
▪
Außeneinheiten, die draußen installiert oder gelagert werden (Beispiel:
Wintergarten, Garage, Maschinenraum)
HINWEIS
▪
Die Rohrleitungen sind gegen physikalische Beschädigung zu schützen.
▪
Rohrleitungen sollten so wenig wie möglich verlegt werden.

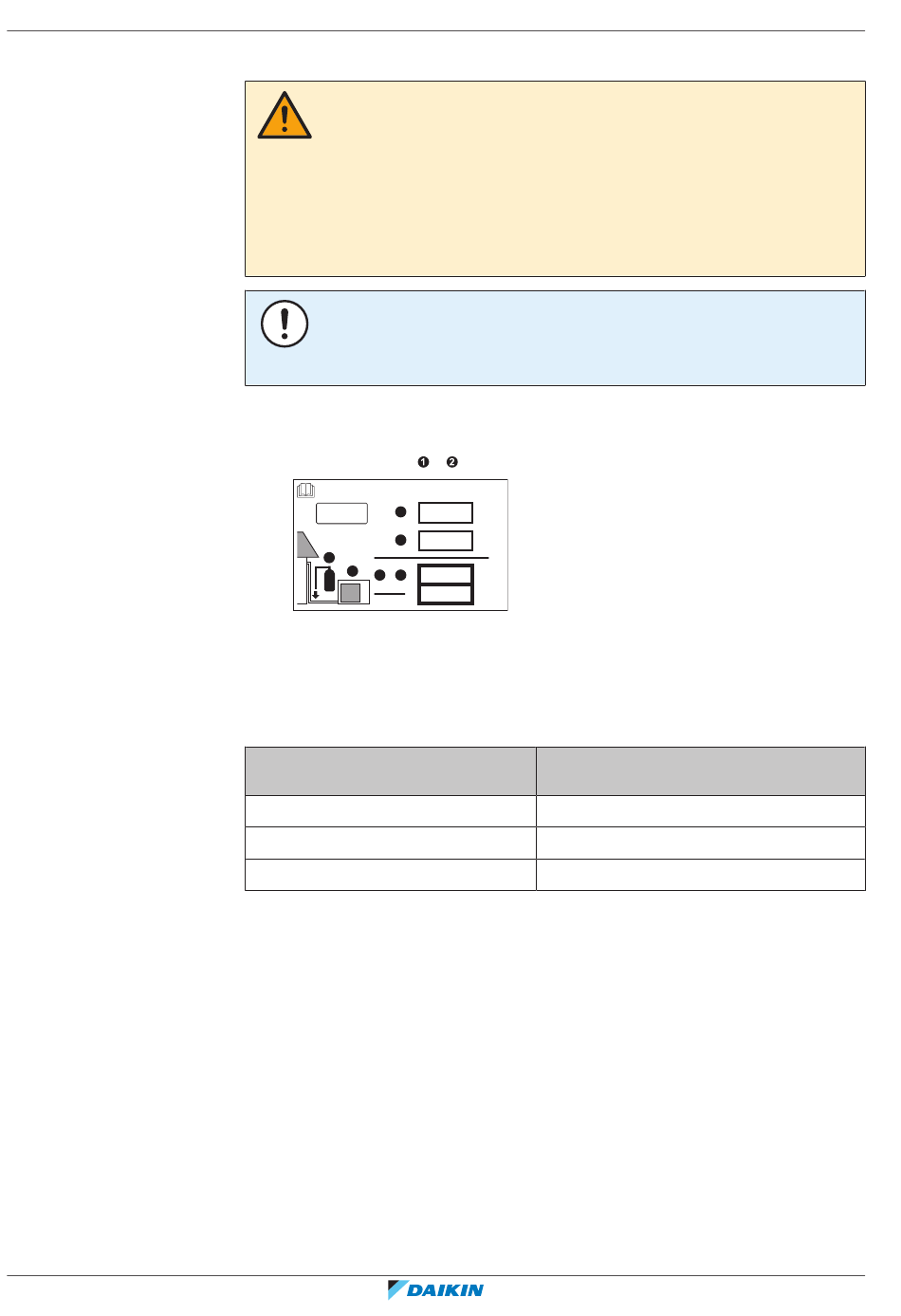

1 Bestimmen Sie die Kältemittel-Gesamtfüllmenge im System (= werksseitige
Kältemittelfüllung
Contains fluorinated greenhouse gases
R32
1 =
GWP: xxx
2 =
2
1
1 + 2
=
GWP × kg
=
1000
2 Legen Sie fest, welche Grafik oder Tabelle Sie benutzen.
▪ Für Inneneinheiten: Ist die Einheit für Deckenmontage vorgesehen, für
Wandmontage oder ist sie ein Standgerät?
▪ Bei installierten Außeneinheiten oder solchen, die in einem Innenraum
gelagert werden, ist das abhängig von der Installationshöhe:
Beträgt die Installationshöhe...
<1,8 m
1,8≤x<2,2 m
≥2,2 m
3 Um die Fußbodenfläche zu bestimmen, benutzen Sie die Grafik oder die
Tabelle.
+ zusätzliche eingefüllte Kältemittelmenge).
kg
kg
kg
tCO eq
2
Dann benutzen Sie die Grafik oder die
Tabelle für...
Deckenmontierte Einheiten
2
). Das gilt für:
Standgeräte
Einheit für Wandmontage
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
Innenraum-Klimagerät von Daikin
4P518023-3K – 2022.05
