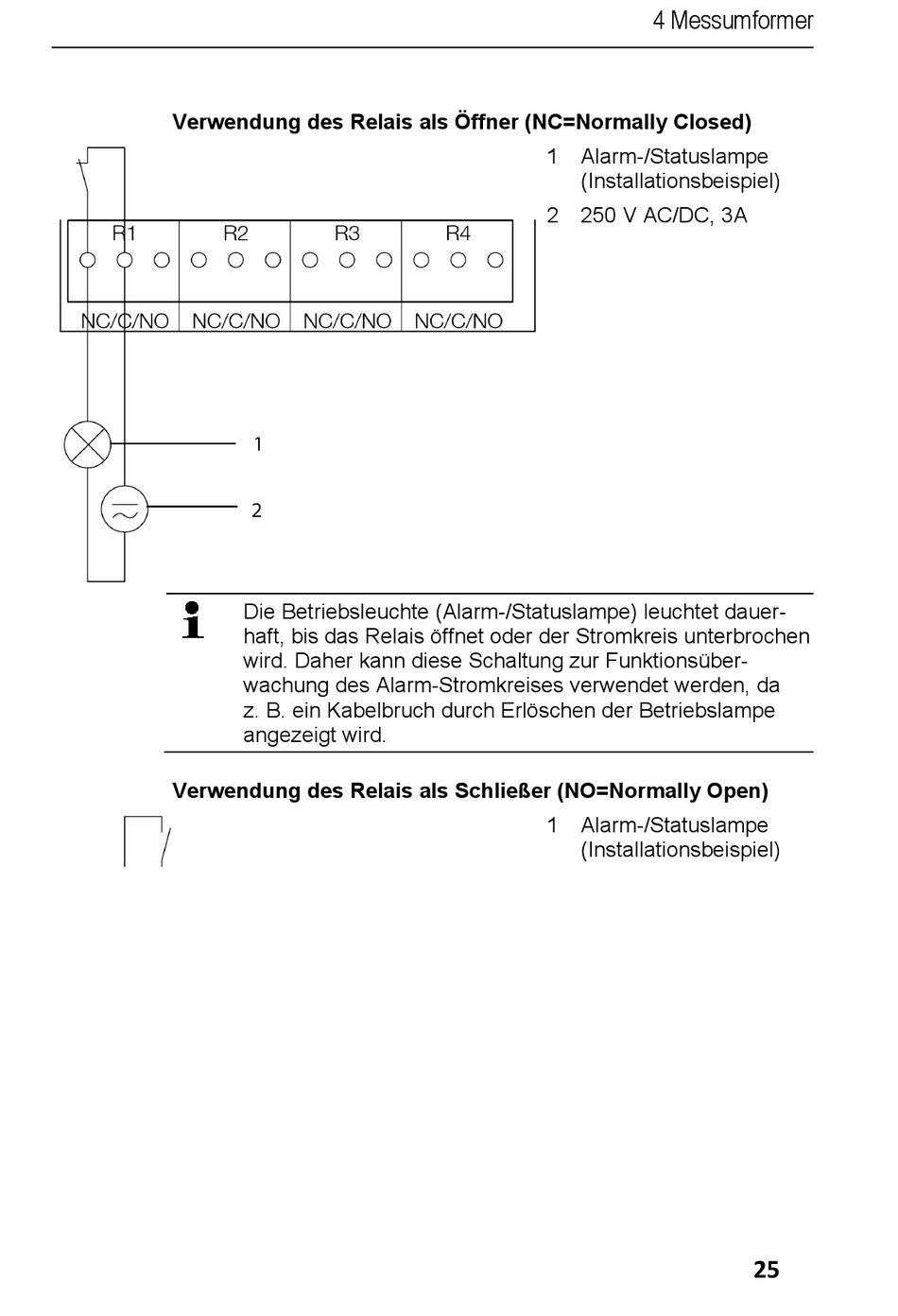

Verwendung des Relais als Öffner (NC=Normally Closed)
Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet dauer-
haft, bis das Relais öffnet oder der Stromkreis unterbrochen
wird. Daher kann diese Schaltung zur Funktionsüber-
wachung des Alarm-Stromkreises verwendet werden, da
z. B. ein Kabelbruch durch Erlöschen der Betriebslampe
angezeigt wird.
Verwendung des Relais als Schließer (NO=Normally Open)
4 Messumformer
1 Alarm-/Statuslampe
(Installationsbeispiel)
2 250 V AC/DC, 3A
1 Alarm-/Statuslampe
(Installationsbeispiel)
