4 Messumformer
Pos : 37 /TD/Ü berschriften/MUF /4.3/5. 3 Inbetriebnahme @ 3\m od_1234258805768_6. doc x @ 24025 @ 2 @ 1
4.3.

Inbetriebnahme

Pos : 38 /TD/Erst e Schrit te/MUF 63x x/Wandmont age 635x_6321 @ 3\mod_1236065568006_6. docx @ 27062 @ 3455 @ 1
4.3.1. Gerät montieren
4.3.1.1.

Wandmontage

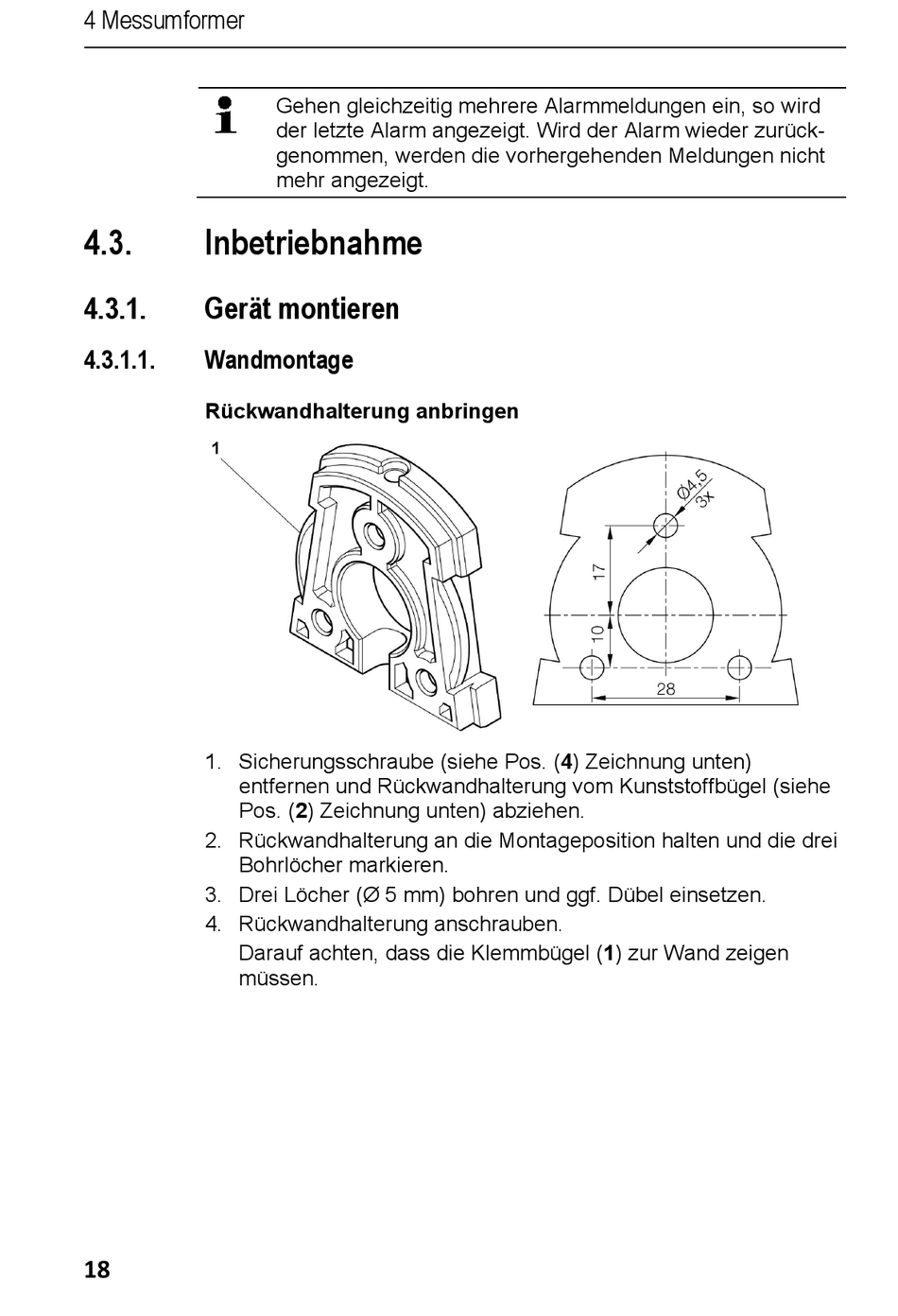

Rückwandhalterung anbringen
1. Sicherungsschraube (siehe Pos. (4) Zeichnung unten)
entfernen und Rückwandhalterung vom Kunststoffbügel (siehe
Pos. (2) Zeichnung unten) abziehen.
2. Rückwandhalterung an die Montageposition halten und die drei
Bohrlöcher markieren.
3. Drei Löcher (Ø 5 mm) bohren und ggf. Dübel einsetzen.
4. Rückwandhalterung anschrauben.
Darauf achten, dass die Klemmbügel (1) zur Wand zeigen
müssen.
18
Gehen gleichzeitig mehrere Alarmmeldungen ein, so wird
der letzte Alarm angezeigt. Wird der Alarm wieder zurück-
genommen, werden die vorhergehenden Meldungen nicht
mehr angezeigt.
