thomann Ignition Co6z LED Zoom Flood Bedienungsanleitung

thomann Ignition Co6z LED Zoom Flood Bedienungsanleitung

Ip65 270w rgbw
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

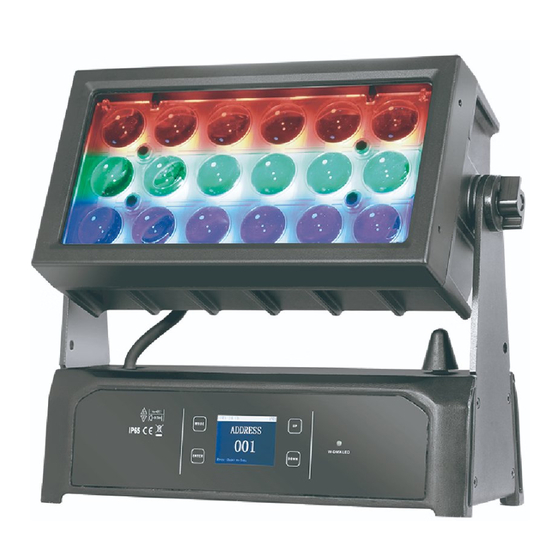

Co6z LED Zoom Flood IP65 270W RGBW
LED-fluter

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für thomann Ignition Co6z LED Zoom Flood

Inhaltszusammenfassung für thomann Ignition Co6z LED Zoom Flood

  • Seite 1 Co6z LED Zoom Flood IP65 270W RGBW LED-fluter...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 22.05.2020, ID: 472138 (V2)

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise......................4 1.1 Weitere Informationen....................4 1.2 Darstellungsmittel......................4 1.3 Symbole und Signalwörter..................5 Sicherheitshinweise....................... 6 Leistungsmerkmale....................... 9 Installation..........................10 Inbetriebnahme........................13 Anschlüsse und Bedienelemente................. 14 Bedienung..........................17 7.1 Gerät starten........................17 7.2 Hauptmenü........................17 7.2.1 Betriebsart „DMX“...................... 23 7.2.2 Betriebsart „Slave“.....................

  • Seite 4: Allgemeine Hinweise

    Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung.

  • Seite 5: Symbole Und Signalwörter

    Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signalwörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED- Technik bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwendung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungs‐...
  • Seite 7 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrich‐ tungen oder optische Komponenten fehlen oder beschädigt sind.

  • Seite 8: Stromversorgung

    Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsan‐ gabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz überein‐ stimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.

  • Seite 9: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Der Hochleistungs LED-Fluter mit Zoom-Optik eignet sich besonders für Architektur- und Bühnenbeleuchtung. Besondere Eigenschaften des Geräts: 18 × RGBW-LEDs (je 15 W), Hintergrundbeleuchtung: 42 × 0,2 W RGB-LEDs Drei separat ansteuerbare LED-Reihen Motorisierter Zoom Betrieb im Stand-alone- und DMX-Modus (8 verschiedene Modi) Einfache Bedienung über Display und Tasten am Gerät Vorprogrammierte automatische Shows Automatische Farbverläufe...

  • Seite 10: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lage‐ rung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 11 Mögliche Schäden durch Feuchtigkeit In offene Verbinder (Stecker und Kupplungen) von DMX- oder Stromver‐ sorgungskabeln eindringende Feuchtigkeit kann zu Kurzschlüssen führen. Verschließen Sie nicht benutzte Verbinder mit dafür vorgesehenen End‐ kappen (www.thomann.de). Co6z LED Zoom Flood IP65 270W RGBW LED-fluter...
  • Seite 12 Installation Befestigungsmöglichkeiten Die Schnellverschlussöffnungen an der Gehäuseunterseite dienen zur sicheren Befes‐ tigung der mitgelieferten Omega Brackets. Hieran wiederum werden die Flugadapter (wie zum Beispiel C-Haken) befestigt. Das Sicherheitsfangseil muss durch die Ausspa‐ rungen an der Gehäuseunterseite geführt werden, wie in der folgenden Abbildung dargestellt.

  • Seite 13: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Con‐ „DMX“...

  • Seite 14: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Übersicht Motor für Zoom Verstellbares LED-Panel Feststellschraube für das LED-Panel Funkantenne Bedienfeld mit Display und Folientasten Co6z LED Zoom Flood IP65 270W RGBW LED-fluter...
  • Seite 15 Anschlüsse und Bedienelemente Vorderseite [MODE] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. Display [UP] Navigiert in einer Menüliste nach oben. Erhöht den angezeigten Wert um eins. [W-DMX LED] Status-LED. LED leuchtet, sobald ein DMX-Signal des kabellosen W-DMX-Modul anliegt. [DOWN] Navigiert in einer Menüliste nach unten.
  • Seite 16 Anschlüsse und Bedienelemente Rückseite [POWER IN] Anschluss für die Stromversorgung, ausgeführt als Power Twist IP65 [POWER OUT] Anschluss für die Stromversorgung weiterer Geräte, ausgeführt als Power Twist IP65 (Ausgangsstrom max. 10 A) [DMX IN] DMX-Eingang (3-poliger XLR-Einbaustecker, IP65-Ausführung) [DMX OUT] DMX-Ausgang (3-polige XLR-Einbaubuchse, IP65-Ausführung) Co6z LED Zoom Flood IP65 270W RGBW LED-fluter...

  • Seite 17: Bedienung

    Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Das Display zeigt „Software-Update ,Please Wait - Welcome to LED Wash Zoom“ . Während des Startvorgangs zeigt das Display nacheinander die Modellbezeichnung und die Soft‐ ware-Version des Geräts.
  • Seite 18 Bedienung Drücken Sie [MODE] und [ENTER] gleichzeitig, um direkt zum zuletzt bearbeiteten Untermenü zu gelangen. Alle zuvor vorgenommenen Einstellungen werden gespeichert, auch wenn Sie das Gerät vom Stromnetz trennen. Um mit den Standardwerten neu zu starten, benutzen Sie die Funktion „Factory Reset“ . Die folgende Tabelle zeigt die Einstellmöglichkeiten im Menü.
  • Seite 19 Bedienung Hauptmenü Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Bedeutung 57…79 Zufälliger Ramp-Down-Effekt mit ansteigender Geschwindigkeit 80…102 Zufälliger Strobe-Effekt mit ansteigender Geschwindigkeit 103…127 Strobe-Burst-Effekt mit abnehmender Dauer der Unterbrechungen 128…250 Strobe-Effekt mit ansteigender Geschwindigkeit 251…255 Strobe offen „Red“ 0…255 Intensität Rot (0 % bis 100 %) „Green“...
  • Seite 20 Bedienung Hauptmenü Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Bedeutung 6…30 Automatische Show 1 31…55 Automatische Show 2 56…80 Automatische Show 3 81…105 Automatische Show 4 106…130 Automatische Show 5 131…155 Automatische Show 6 156…180 Automatische Show 7 181…205 Automatische Show 8 206…230 Automatische Show 9 231…255...
  • Seite 21 Bedienung Hauptmenü Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Bedeutung „Pink“ Pink „Warm White“ Warmweiß „White“ Weiß „Cold White“ Kaltweiß „Settings“ „Display Rev“ Umkehrung des Displays „ON“ Ein. Display wird um 180° gedreht „OFF“ Aus. Display wird normal dargestellt „Display“ Automatische Abschaltung des Displays bei Nichtbenutzung „ON“...
  • Seite 22 Bedienung Hauptmenü Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Bedeutung Calibrate Kalibrierung der Ausgangsposition der Linse „Zoom“ 0…127 Einstellung kleinster Winkel 128…255 Einstellung größter Winkel „Fan Set“ Lüftergeschwindigkeit „Regular“ Lüftergeschwindigkeit automatisch geregelt „Silent“ Lüftergeschwindigkeit gering, reduzierte Helligkeit „Wireless DMX“ Kabellose Ansteuerung über DMX „No“...

  • Seite 23: Betriebsart „Dmx

    Bedienung 7.2.1 Betriebsart „DMX“ In der Betriebsart „DMX“ zeigt das Display in der obersten Zeile den eingestellten DMX-Modus und im unteren Teil die eingestellte DMX-Startadresse. Falls kein DMX- Signal empfangen wird, blinkt das Display. Wird das Gerät über „W-DMX“ gesteuert, blinkt die Status-LED [W-DMX LED] auf der Vorderseite des Geräts.

  • Seite 24: Menüübersicht

    Bedienung 7.3 Menüübersicht Co6z LED Zoom Flood IP65 270W RGBW LED-fluter...

  • Seite 25: Funktionen Im 3-Kanal-Dmx-Modus

    Bedienung 7.4 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Zoom (0 % bis 100 %) 0…255 Dimmer (0 % bis 100 %) Farbmakro 0…5 Dunkelschaltung (blackout) 6…13 14…21 Bernsteinfarben 22…29 Gelblich-Bernsteinfarben 30…37 Gelb 38…45 Grün 46…53 Türkis 54…61 Cyan 62…69 Blau 70…77 Lavendel...

  • Seite 26: Funktionen Im 4-Kanal-Dmx-Modus 1

    Bedienung 7.5 Funktionen im 4-Kanal-DMX-Modus 1 Kanal Wert Funktion 0…255 Zoom (0 % bis 100 %) 0…255 Dimmer (0 % bis 100 %) Stroboskop-Funktionen 0…5 Strobe offen 6…10 Strobe geschlossen 11…250 Strobe-Effekt, Geschwindigkeit ansteigend 251…255 Strobe offen Farbmakro 0…5 Dunkelschaltung (blackout) 6…13 14…21 Bernsteinfarben...

  • Seite 27: Funktionen Im 4-Kanal-Dmx-Modus 2

    Bedienung 7.6 Funktionen im 4-Kanal-DMX-Modus 2 Kanal Wert Funktion 0…255 Zoom (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %) 0…255 Intensität Grün (0 % bis 100 %) 0…255 Intensität Blau (0 % bis 100 %) 7.7 Funktionen im 5-Kanal-DMX-Modus Kanal Wert...

  • Seite 28: Funktionen Im 16-Kanal-Dmx-Modus 1

    Bedienung 7.8 Funktionen im 16-Kanal-DMX-Modus 1 Kanal Wert Funktion 0…255 Zoom (0 % bis 100 %) 0…255 Dimmer (0 % bis 100 %) 0…255 Dimmer Feineinstellung (0 % bis 100 %) Stroboskop-Funktionen 0…5 Strobe offen 6…10 Strobe geschlossen 11…250 Strobe-Effekt, Geschwindigkeit ansteigend 251…255 Strobe offen 0…255...
  • Seite 29 Bedienung Kanal Wert Funktion 192…255 Farbübergangseffekt, Geschwindigkeit ansteigend Dimmerkurve 0…5 Keine Funktion 6…63 Linear 64…127 Exponentiell 128…191 Logarithmisch 192…255 S-förmig Besondere Funktionen. Einstellungen werden aktiviert bzw. beibehalten, wenn der entsprechende DMX- Wert fünf Sekunden lang gehalten wird. 0…5 Keine Funktion 6…55 Dimmercharakteristik "LED"...

  • Seite 30: Funktionen Im 16-Kanal-Dmx-Modus 2

    Bedienung 7.9 Funktionen im 16-Kanal-DMX-Modus 2 Kanal Wert Funktion 0…255 Zoom (0 % bis 100 %) 0…255 Intensität Rot (0 % bis 100 %), LED-Zeile 1 0…255 Intensität Grün (0 % bis 100 %), LED-Zeile 1 0…255 Intensität Blau (0 % bis 100 %), LED-Zeile 1 0…255 Intensität Weiß...

  • Seite 31: Funktionen Im 22-Kanal-Dmx-Modus

    Bedienung 7.10 Funktionen im 22-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Zoom (0 % bis 100 %) 0…255 Zoom mit abnehmender Geschwindigkeit 0…255 Dimmer (0 % bis 100 %) 0…255 Dimmer Feineinstellung (0 % bis 100 %) Stroboskop-Funktionen 0…5 Strobe offen 6…10 Strobe geschlossen 11…33 Zufälliger Puls-Effekt, Geschwindigkeit ansteigend...
  • Seite 32 Bedienung Kanal Wert Funktion 94…101 Pink 102…109 Warmweiß 110…117 Weiß 118…125 Kaltweiß 126…127 Kein Farbwechseleffekt 128…191 Farbwechseleffekt, Geschwindigkeit ansteigend 192…255 Farbübergangseffekt, Geschwindigkeit ansteigend Regenbogeneffekt 0…5 Effekt ausgeschaltet 6…21 Regenbogeneffekt 1 22…37 Regenbogeneffekt 2 38…53 Regenbogeneffekt 3 54…69 Regenbogeneffekt 4 70…85 Regenbogeneffekt 5 86…101 Regenbogeneffekt 6...
  • Seite 33 Bedienung Kanal Wert Funktion 156…180 Automatische Show 7 181…205 Automatische Show 8 206…230 Automatische Show 9 231…255 Automatische Show 10 0…255 Ablaufgeschwindigkeit der automatischen Show, ansteigend 0…255 Automatischer Fade-Effekt Dimmerkurve 0…5 Keine Funktion 6…63 Linear 64…127 Exponentiell 128…191 Logarithmisch 192…255 S-förmig Besondere Funktionen.
  • Seite 34 Bedienung Kanal Wert Funktion 54…61 Cyan 62…69 Blau 70…77 Lavendel 78…85 Mauve 86…93 Magenta 94…101 Pink 102…109 Warmweiß 110…117 Weiß 118…125 Kaltweiß 126…127 Kein Farbwechseleffekt 128…191 Farbwechseleffekt, Geschwindigkeit ansteigend 192…255 Farbübergangseffekt, Geschwindigkeit ansteigend Co6z LED Zoom Flood IP65 270W RGBW LED-fluter...

  • Seite 35: Funktionen Im 34-Kanal-Dmx-Modus

    Bedienung 7.11 Funktionen im 34-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Zoom (0 % bis 100 %) 0…255 Zoom mit abnehmender Geschwindigkeit 0…255 Dimmer (0 % bis 100 %) 0…255 Dimmer Feineinstellung (0 % bis 100 %) Stroboskop-Funktionen 0…5 Strobe offen 6…10 Strobe geschlossen 11…33 Zufälliger Puls-Effekt, Geschwindigkeit ansteigend...
  • Seite 36 Bedienung Kanal Wert Funktion 94…101 Pink 102…109 Warmweiß 110…117 Weiß 118…125 Kaltweiß 126…127 Kein Farbwechseleffekt 128…191 Farbwechseleffekt, Geschwindigkeit ansteigend 192…255 Farbübergangseffekt, Geschwindigkeit ansteigend Regenbogeneffekt 0…5 Effekt ausgeschaltet 6…21 Regenbogeneffekt 1 22…37 Regenbogeneffekt 2 38…53 Regenbogeneffekt 3 54…69 Regenbogeneffekt 4 70…85 Regenbogeneffekt 5 86…101 Regenbogeneffekt 6...
  • Seite 37 Bedienung Kanal Wert Funktion 156…180 Automatische Show 7 181…205 Automatische Show 8 206…230 Automatische Show 9 231…255 Automatische Show 10 0…255 Ablaufgeschwindigkeit der automatischen Show, ansteigend 0…255 Automatischer Fade-Effekt Dimmerkurve 0…5 Keine Funktion 6…63 Linear 64…127 Exponentiell 128…191 Logarithmisch 192…255 S-förmig Besondere Funktionen.
  • Seite 38 Bedienung Kanal Wert Funktion 0…255 Strobe-Effekt Hintergrundfarbe, Geschwindigkeit ansteigend (0 % bis 100 %) 0…255 Hintergrund Intensität Rot (0 % bis 100 %) 0…255 Hintergrund Intensität Grün (0 % bis 100 %) 0…255 Hintergrund Intensität Blau (0 % bis 100 %) Farbmakro Hintergrund 0…5 Dunkelschaltung (blackout)

  • Seite 39: Technische Daten

    Technische Daten Technische Daten Lichtquelle 18 × RGBW-LEDs (je 15 W), Hintergrundbeleuchtung: 42 × 0,2 W RGB-LEDs Optische Eigenschaften Abstrahlwinkel 7°…58° Ansteuerung DMX, W-DMX, Tasten und Display am Gerät Anzahl der DMX-Kanäle 3, 4, 5, 16, 22 oder 34 Eingangsanschlüsse Spannungsversorgung verriegelbare Eingangs‐...

  • Seite 40: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wertvolles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer fal‐...

  • Seite 41: Fehlerbehebung

    Umstellen des Senders bei allen Geräten ein Reset des W-DMX erfolgen muss. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Co6z LED Zoom Flood IP65 270W RGBW LED-fluter...

  • Seite 42: Reinigung

    Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Licht‐ leistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumge‐ bung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansammlung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenrei‐...

  • Seite 43: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden.
