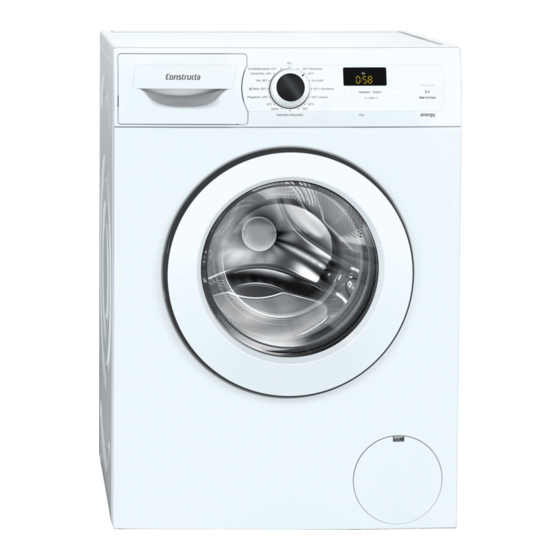

- Seite 1 Waschmaschine CWF12J02 Gebrauchs- und Montage- anleitung...
- Seite 2 Weitere Informationen und Erklärungen fin- den Sie online: Inhaltsverzeichnis 1 Sicherheit ........ 4 8 Tasten ......... 23 1.1 Allgemeine Hinweise .... 4 9 Programme ......... 24 1.2 Bestimmungsgemäßer Ge- brauch ........ 4 10 Zubehör ........ 27 1.3 Einschränkung des Nutzer- kreises ........ 4 11 Wäsche ........
- Seite 3 15 Grundeinstellungen .... 32 15.1 Übersicht der Grundein- stellungen ....... 32 15.2 Grundeinstellungen ändern.. 33 16 Reinigen und Pflegen .... 33 16.1 Trommel reinigen .... 33 16.2 Waschmittelschublade rei- nigen........ 33 16.3 Laugenpumpe reinigen .. 34 17 Störungen beheben .... 37 17.1 Notentriegelung ...... 46 18 Transportieren, Lagern und Entsorgen .........
-
Seite 4: Sicherheit
de Sicherheit 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für ¡ einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an. ¡ 1.2 Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur: um maschinenwaschbare Textilien und handwaschbare Wolle... -
Seite 5: Sichere Installation
Sicherheit de 1.4 Sichere Installation Wenn Sie das Gerät installieren, beachten Sie die Sicherheitshin- weise. WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. Das Gerät nur gemäß den Angaben auf dem Typenschild an- ▶ schließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose ▶... - Seite 6 de Sicherheit WARNUNG ‒ Brandgefahr! Eine verlängerte Netzanschlussleitung und nicht zugelassene Ad- apter zu verwenden, ist gefährlich. Keine Verlängerungskabel oder Mehrfachsteckdosenleisten ver- ▶ wenden. Nur vom Hersteller zugelassene Adapter und Netzanschlusslei- ▶ tungen verwenden. Wenn die Netzanschlussleitung zu kurz ist und keine längere ▶...
-
Seite 7: Sicherer Gebrauch
Sicherheit de VORSICHT ‒ Verletzungsgefahr! Das Gerät kann während des Betriebs vibrieren oder sich bewe- gen. Das Gerät auf einer sauberen, ebenen und festen Fläche auf- ▶ stellen. Das Gerät mit den Gerätefüßen und einer Wasserwaage aus- ▶ richten. Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr. - Seite 8 de Sicherheit Nie das Gerät großer Hitze und Nässe aussetzen. ▶ Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau- ▶ sen verwenden, um das Gerät zu reinigen. WARNUNG ‒ Gefahr von Gesundheitsschäden! Kinder können sich im Gerät einsperren und in Lebensgefahr ge- raten. Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der ▶...
-
Seite 9: Sichere Reinigung Und Wartung
Sicherheit de Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen. Nicht auf die Gerätetür setzen oder stützen. ▶ Keine Gegenstände auf der Gerätetür abstellen. ▶ Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen. Vor dem Eingreifen auf den kompletten Stillstand der Trommel ▶... - Seite 10 de Sicherheit Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau- ▶ sen verwenden, um das Gerät zu reinigen. WARNUNG ‒ Verletzungsgefahr! Das Verwenden von nicht Original-Ersatzteilen und Original-Zube- hör ist gefährlich. Nur Original-Ersatzeile und Original-Zubehör des Herstellers ver- ▶ wenden.
- Seite 11 Sachschäden vermeiden de Darauf achten, dass die Länge des ▶ 2 Sachschäden vermei- Gewindes am Anschluss zum Was- serhahn mindestens 10 mm be- trägt. Ein zu geringer oder zu hoher Was- Beachten Sie diese Hinweise, um serdruck kann die Gerätefunktion be- Sachschäden und Geräteschäden zu einträchtigen.
-
Seite 12: Umweltschutz Und Sparen
de Umweltschutz und Sparen Das Gerät nur mit Wasser und ei- Waschtemperatur bei leicht und nor- ▶ nem weichen, feuchten Tuch reini- mal verschmutzter Wäsche reduzie- gen. ren. Bei Kontakt mit dem Gerät sofort ▶ a Bei niedrigeren Temperaturen ver- alle Waschmittelreste, Sprühnebel- braucht das Gerät weniger Ener- reste oder Rückstände entfernen. -
Seite 13: Aufstellen Und Anschließen
Aufstellen und Anschließen de Entsprechendes Zubehör vor dem ▶ 4 Aufstellen und Betrieb des Geräts ersetzen. → "Zubehör", Seite 27 Anschließen Hinweis: Das Gerät wurde im Werk auf einwandfreie Funktion geprüft. 4.1 Gerät auspacken Dabei können Wasserflecken im Ge- rät zurückbleiben. Die Flecken ver- ACHTUNG! schwinden nach dem ersten Wasch- In der Trommel verbleibende Gegen- gang. -
Seite 14: Transportsicherungen Entfernen
de Aufstellen und Anschließen Wenn das Gerät über 40° geneigt len, muss zuvor die Arbeitsplatte Ih- wird, kann Restwasser des Geräts rer Waschmaschine getauscht wer- auslaufen und Sachschäden verursa- den. chen. Für den Austausch der Arbeitsplatte Das Gerät vorsichtig neigen. kontaktieren Sie bitte unseren Kun- ▶... -
Seite 15: Gerät Anschließen
Aufstellen und Anschließen de Die Netzanschlussleitung von der Die 4 Abdeckkappen runter Halterung entfernen. drücken. Die 4 Hülsen entfernen. 4.5 Gerät anschließen Wasserzulaufschlauch anschließen Hinweis: Stellen Sie sicher, dass Sie das Gerät an einen Wasserzulauf mit einer Sicherheitseinrichtung gegen Trinkwasserverunreinigung durch Rückfließen (gem. DIN EN 1717) an- schließen. -
Seite 16: Gerät Ausrichten
de Aufstellen und Anschließen Den Wasserzulaufschlauch am Waschbecken Den Wasserab- Wasserhahn (26,4 mm = 3/4") an- laufschlauch mit schließen. einem Krümmer → Seite 27 fixie- ren und sichern. Kunststoffrohr Den Wasserab- mit Gummimuffe laufschlauch mit einem Krümmer → Seite 27 fixie- ren und sichern. Den Wasserhahn vorsichtig öffnen und prüfen, ob die Anschlussstel- 4.6 Gerät ausrichten len dicht sind. -
Seite 17: Gerät Elektrisch Anschließen
Aufstellen und Anschließen de Um das Gerät auszurichten, die Den Netzstecker der Netzan- Gerätefüße drehen. Die Ausrich- schlussleitung des Geräts in eine tung mit einer Wasserwaage prü- Steckdose in der Nähe des Geräts fen. stecken. Die Anschlussdaten des Geräts fin- den Sie in den Technischen Daten → Seite 48. -
Seite 18: Kennenlernen
de Kennenlernen 5 Kennenlernen 5.1 Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. Wartungsklappe der Laugen- Transportsicherungen pumpe → Seite 34 → Seite 14 Tür 5.2 Waschmittelschublade Waschmittelschublade Hinweis: Beachten Sie die Angaben → Seite 18 der Hersteller zur Verwendung und Bedienfeld → Seite 19 Dosierung der Waschmittel und Pfle-... -
Seite 19: Bedienfeld
Kennenlernen de Kammer II: Waschmittel für die Hauptwäsche Kammer : Weichspüler Kammer I: Waschmittel für die Vorwäsche 5.3 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Programme → Seite 24 Programmwähler → Seite 28 Display → Seite 21 Tasten → Seite 23... -
Seite 20: Vor Dem Ersten Gebrauch
de Gebrauch Pulvervollwaschmittel in die Kam- Gebrauch 6 Vor dem ersten mer II einfüllen. Gebrauch Bereiten Sie das Gerät für die Ver- Gebrauch wendung vor. 6.1 Leerwaschgang starten Ihr Gerät wurde vor Verlassen des Werks eingehend geprüft. Um mögli- ches Restwasser zu entfernen, wa- schen Sie das erste Mal ohne Wä- sche. - Seite 21 Display de 7 Display Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte. Anzeige Benennung mehr Informationen 0:40 Programmdauer / Ungefähre voraussichtliche Programmdau- Restzeit des Pro- er oder Restzeit des Programms. gramms Fertig in - Zeit → "Tasten", Seite 23 8,0 kg Beladungsemp- Maximale Beladungsmenge für das einge- fehlung stellte Programm in kg.
- Seite 22 de Display Anzeige Benennung mehr Informationen Kindersicherung leuchtet: Die Kindersicherung ist akti- ¡ viert. blinkt: Die Kindersicherung ist aktiviert ¡ und das Gerät wurde bedient. → "Kindersicherung deaktiveren", Seite 31 Tür leuchtet: Die Tür ist verriegelt und kann ¡ nicht geöffnet werden. blinkt: Die Tür ist nicht geschlossen. ¡...
- Seite 23 Tasten de 8 Tasten Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Pro- gramm. Taste Auswahl mehr Informationen Start / Nachle- starten Programm starten, abbrechen oder ¡ pausieren. abbrechen ¡ pausieren ¡ Fertig in bis zu 24 Stunden Das Programmende festlegen. Die Programmdauer ist bereits in der eingestellten Stundenzahl enthalten.
- Seite 24 de Programme 9 Programme Hinweis: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl. Programm Beschreibung max. Bela- dung (kg) Baumwolle Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen. Programmeinstellung: max. 90 °C ¡ max. 1200 U/min ¡ Eco 40-60 Textilien aus Baumwolle, Leinen und Mischgewebe waschen.
- Seite 25 Programme de Programm Beschreibung max. Bela- dung (kg) Baumwolle + Strapazierfähige Textilien aus Baumwolle, Leinen Vorwäsche und Mischgewebe waschen. Programm mit Vorwäsche für stark verschmutzte Wäsche. Teilen Sie das Waschmittel in der Waschmittel- schublade für die Vor- und Hauptwäsche auf. → "Waschmittelschublade", Seite 18 Programmeinstellung: max.
- Seite 26 de Programme Programm Beschreibung max. Bela- dung (kg) Wolle Hand- und maschinenwaschbare Textilien aus Wol- le oder mit Wollanteil waschen. Um ein Schrumpfen der Wäsche zu vermeiden, be- wegt die Trommel die Textilien besonders scho- nend mit langen Pausen. Verwenden Sie ein Waschmittel für Wolle. Programmeinstellung: max.
-
Seite 27: Wäsche Vorbereiten
Zubehör de 10 Zubehör Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt. Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktie- ren Sie den → "Kundendienst", Seite 47. Verwendung Bestellnummer Verlängerung Wasserzu- Kaltwasser- oder Aquas- WMZ2381, WZ10131 laufschlauch top-Wasserzulauf- schlauch verlängern (2,50 m). Haltelaschen Standsicherheit des Ge- WMZ2200, WX975600 räts verbessern. -
Seite 28: Waschmittel Und Pflegemittel
de Waschmittel und Pflegemittel Um Ihr Gerät und die Wäsche zu Beachten Sie die Informationen zu ¡ ▶ schonen, bereiten Sie die Wäsche Sicherheit → Seite 4 und Sach- vor. schäden vermeiden → Seite 11. – Taschen entleeren Herstellerangaben zur Verwendung – Sand aus allen Umschlägen und und Dosierung finden Sie auf der Taschen ausbürsten Verpackung. -
Seite 29: Programmeinstellungen Anpassen
Bedienung de Programmwähler drehen und auf Den Einsatz runterdrücken und die das gewünschte Programm stellen. Waschmittelschublade entnehmen. → "Programme", Seite 24 Bei Bedarf, Programmein- stellungen anpassen → Seite 29. 13.3 Programmeinstellungen anpassen Voraussetzung: Ein Programm ist eingestellt. → "Programm einstellen", Seite 28 Die Programmeinstellungen anpas- ▶ sen. Die Dosierhilfe einsetzen. → "Tasten", Seite 23 Hinweis: Die Programmeinstellungen werden nicht dauerhaft für das Pro-... -
Seite 30: Programm Starten
de Bedienung Bei Bedarf das Pflegemittel einfül- Hinweis: Wenn Sie Wäsche nach- len. legen möchten, beachten Sie die Hinweise im Display. Die Waschmittelschublade ein- → "Display", Seite 22 schieben. Die Gerätetür öffnen. 13.7 Programm starten Die Wäsche nachlegen oder ent- nehmen. Voraussetzung: Ein Programm ist Die Gerätetür schließen. eingestellt. -
Seite 31: Gerät Ausschalten
Kindersicherung de Auf beide Tasten 3s ca. 3 Se- 13.13 Gerät ausschalten ▶ kunden drücken. Den Programmwähler auf Aus stel- Um das laufende Programm nicht len. abzubrechen, muss der Pro- Den Wasserhahn schließen. grammwähler auf dem Ausgangs- Die Gummimanschette trocken wi- programm stehen. -
Seite 32: Übersicht Der Grundeinstellungen
de Grundeinstellungen 15 Grundeinstellungen Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen. 15.1 Übersicht der Grundeinstellungen Grundein- Programmpo- Wert Beschreibung stellung sition Endesignal 0 (aus) Die Lautstärke des Signals nach 1 (leise) Programmende einstellen. 2 (mittel) 3 (laut) 4 (sehr laut) Tastensignal 0 (aus) Die Lautstärke des Signals beim... -
Seite 33: Grundeinstellungen Ändern
Reinigen und Pflegen de 15.2 Grundeinstellungen än- 16.1 Trommel reinigen dern VORSICHT Den Programmwähler auf Position Verletzungsgefahr! 1 einstellen. Das dauerhafte Waschen mit niedri- gen Temperaturen und eine fehlende Belüftung des Geräts können die Trommel beschädigen und zu Verlet- zungen führen. Regelmäßig ein Programm zur Rei- ▶... -
Seite 34: Laugenpumpe Reinigen
de Reinigen und Pflegen Den Einsatz von unten nach oben Die Öffnung für die Waschmittel- herausziehen. schublade reinigen. Die Waschmittelschublade und Die Waschmittelschublade ein- den Einsatz mit Wasser und Bürste schieben. reinigen und abtrocknen. 16.3 Laugenpumpe reinigen Reinigen Sie die Laugenpumpe bei Störungen, z. B. - Seite 35 Reinigen und Pflegen de Ein ausreichend großes Gefäß un- Den Innenraum, das Gewinde des ter die Öffnung schieben. Pumpendeckels und das Pumpen- gehäuse reinigen. VORSICHT - Verbrühungsge- Der Pumpendeckel besteht aus fahr! Die Waschlauge wird beim zwei Bauteilen die zur Reinigung Waschen mit hohen Temperaturen auseinandergebaut werden kön- heiß.
- Seite 36 de Reinigen und Pflegen Die Wartungsklappe einsetzen und schließen. Vor dem nächsten Waschen Um zu verhindern, dass beim nächs- ten Waschen Waschmittel ungenutzt in den Ablauf fließt, führen Sie das Programm Abpumpen durch, nach- dem Sie die Laugenpumpe entleert haben. Den Wasserhahn öffnen. Den Netzstecker einstecken.
-
Seite 37: Störungen Beheben
Störungen beheben de 17 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. ▶... - Seite 38 de Störungen beheben Störung Ursache und Störungsbehebung "E:30 / -80" Entfernen Sie unzulässige Verlängerungen am Was- ▶ serablaufschlauch. → "Gerät anschließen", Seite 15 Pumpendeckel ist nicht vollständig eingeschraubt. Stellen Sie sicher, dass der Pumpendeckel bis zum ▶ Anschlag in das Gerät eingeschraubt ist. Der Griff des Pumpendeckels muss senkrecht stehen.
- Seite 39 Störungen beheben de Störung Ursache und Störungsbehebung leuchtet. Wählen Sie ein geeignetes Programm zum Abpum- ▶ pen. → "Programme", Seite 24 blinkt. Tür ist nicht geschlossen. Schließen Sie die Tür. Zum Starten des Programms drücken Sie Start / Nachlegen. Wäsche ist in der Tür eingeklemmt. Öffnen Sie die Tür erneut.
- Seite 40 de Störungen beheben Störung Ursache und Störungsbehebung Programm startet → "Kindersicherung deaktiveren", Seite 31 ▶ nicht. Fertig in ist aktiviert. Prüfen Sie, ob Fertig in aktiviert ist. ▶ → "Tasten", Seite 23 Wäsche ist in der Tür eingeklemmt. Öffnen Sie die Tür erneut. Entfernen Sie eingeklemmte Wäsche. Schließen Sie die Tür.
- Seite 41 Störungen beheben de Störung Ursache und Störungsbehebung Waschlauge wird nicht Wasserablaufschlauch ist zu hoch angeschlossen. abgepumpt. Montieren Sie den Wasserablaufschlauch in maxi- ▶ mal 1 Meter Höhe. Pumpendeckel ist nicht korrekt zusammengesetzt. Setzen Sie den Pumpendeckel korrekt zusammen. ▶ Waschmitteldosierung ist zu hoch. Sofortmaßnahme: Mischen Sie einen Esslöffel ▶...
- Seite 42 de Störungen beheben Störung Ursache und Störungsbehebung Programmdauer än- Unwuchtkontrollsystem gleicht Unwucht durch mehr- dert sich während des maliges Verteilen der Wäsche aus. Waschprozesses. Kein Fehler - keine Handlung notwendig. ▶ Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
- Seite 43 Störungen beheben de Störung Ursache und Störungsbehebung Hohe Schleuderdreh- Unwuchtkontrollsystem gleicht Unwucht durch redu- zahl wird nicht er- zierte Schleuderdrehzahl aus. reicht. Verteilen Sie die Wäsche in der Trommel neu. ▶ Hinweis: Legen Sie möglichst große und kleine Wä- schestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
- Seite 44 de Störungen beheben Störung Ursache und Störungsbehebung Knitterbildung. Schleuderdrehzahl ist zu hoch. Stellen Sie beim nächsten Waschgang eine niedri- ▶ gere Schleuderdrehzahl ein. Beladungsmenge ist zu hoch. Verringern Sie beim nächsten Waschgang die Bela- ▶ dungsmenge. Ungeeignetes Programm für die Textilart eingestellt. Wählen Sie für die Textilart geeignete Programme ▶...
- Seite 45 Störungen beheben de Störung Ursache und Störungsbehebung Schleuderergebnis ist Hinweis: Legen Sie möglichst große und kleine Wä- nicht zufriedenstel- schestücke zusammen in die Trommel. Verschieden lend. Die Wäsche ist große Wäschestücke verteilen sich beim Schleudern zu nass / zu feucht. besser. Starten Sie das Programm Schleudern. ▶...
-
Seite 46: Notentriegelung
de Transportieren, Lagern und Entsorgen Den Netzstecker des Geräts zie- 17.1 Notentriegelung hen. Tür entriegeln Die Waschlauge ablassen. → "Laugenpumpe reinigen", Voraussetzung: Die Laugenpumpe Seite 34 ist leer. → Seite 34 Die Schläuche abmontieren. ACHTUNG! Auslaufendes Wasser kann zu Sachschäden führen. 18.2 Transportsicherungen Nicht die Tür öffnen, wenn Wasser ▶... -
Seite 47: Altgerät Entsorgen
Kundendienst de 18.4 Altgerät entsorgen 19 Kundendienst Durch umweltgerechte Entsorgung Funktionsrelevante Original-Ersatztei- können wertvolle Rohstoffe wieder- le gemäß der entsprechenden Öko- verwendet werden. design-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer WARNUNG von mindestens 10 Jahren ab dem Gefahr von Gesundheitsschäden! Inverkehrbringen Ihres Geräts inner- Kinder können sich im Gerät einsper- halb des Europäischen Wirtschafts- ren und in Lebensgefahr geraten. -
Seite 48: Technische Daten
de Verbrauchswerte 20 Verbrauchswerte Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung ge- geben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt. Programm Bela- Pro- Ener- Was- Maxi- Schleu- Rest- dung gramm-... - Seite 49 Technische Daten de tiv finden Sie die Modellkennung Gerätetiefe mit 95.6 cm auch in der ersten Zeile des EU-Ener- geöffneter Tür gielabels. Gewicht 67,3 kg Maximale Bela- 8,0 kg dungsmenge Netzspannung 220-240 V, 50 Hz Minimale In- 10 A stallationsabsi- cherung Nennleistung 2300 W Leistungsaufnah- Aus-Zustand: ¡ 0,12 W Unausgeschal- ¡...
- Seite 52 BSH Hausgeräte GmbH Carl-Wery-Straße 34 *9001720757* 81739 München, GERMANY 9001720757 020428...
