Inhaltszusammenfassung für CONSTRUCTA CWF14G100

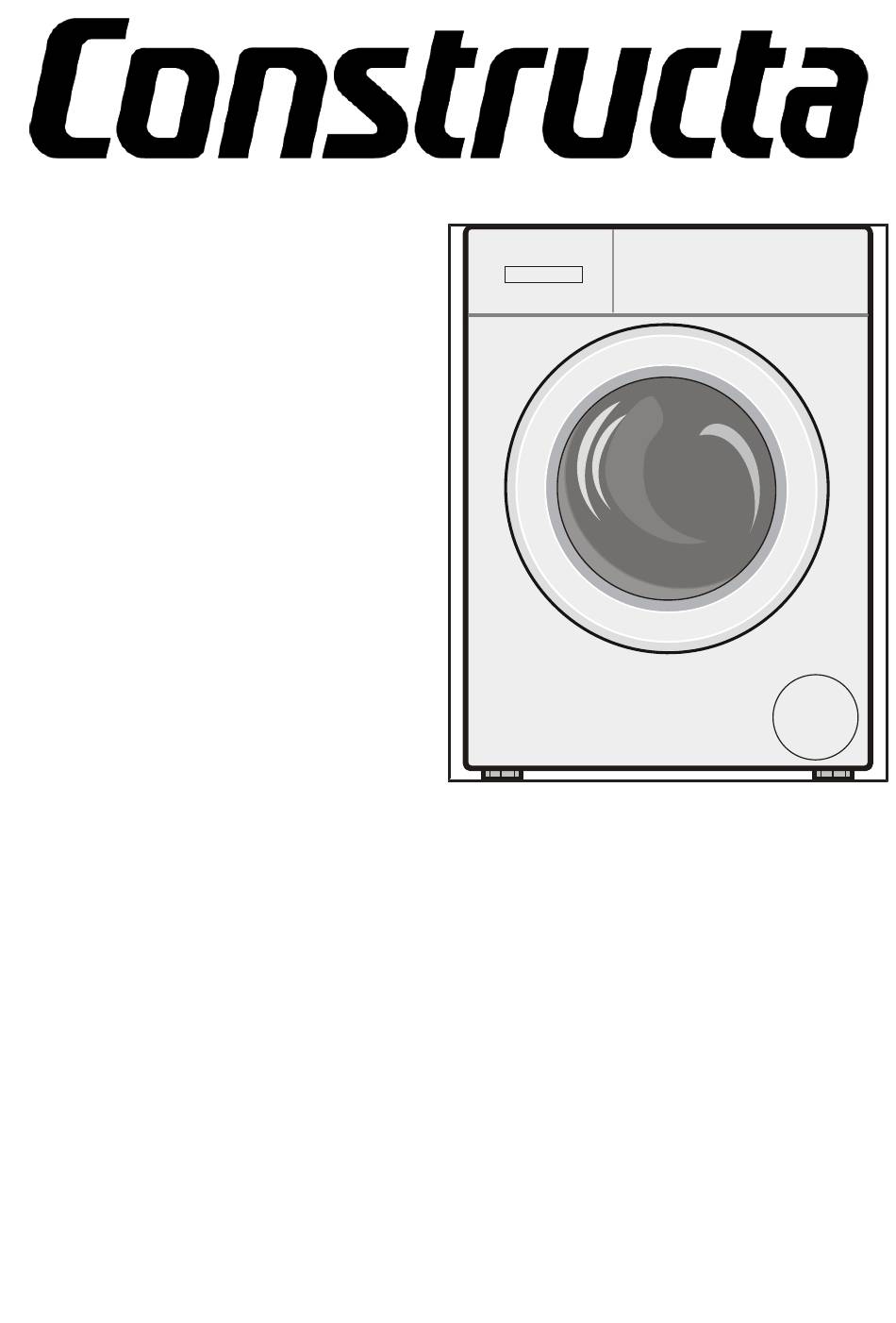

- Seite 1 Waschmaschine CWF14G100 Gebrauchs- und Montage- anleitung...
- Seite 2 Weitere Informationen und Erklärungen fin- den Sie online: Inhaltsverzeichnis 1 Sicherheit ........ 4 8 Tasten ........ 23 1.1 Allgemeine Hinweise .... 4 9 Programme ........ 25 1.2 Bestimmungsgemäßer Ge- brauch ........ 4 10 Zubehör ........ 29 1.3 Einschränkung des Nutzer- kreises ........ 4 11 Wäsche ........ 29 11.1 Wäsche vorbereiten ....
- Seite 3 17 Störungen beheben .... 37 17.1 Notentriegelung ..... 43 18 Transportieren, Lagern und Entsorgen ........ 43 18.1 Gerät demontieren .... 43 18.2 Transportsicherungen ein- setzen ........ 43 18.3 Gerät erneut in Betrieb neh- men........ 43 18.4 Altgerät entsorgen.... 44 19 Kundendienst ...... 44 19.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)........
- Seite 4 de Sicherheit 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für ¡ einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an. ¡ 1.2 Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur: um maschinenwaschbare Textilien und handwaschbare Wolle...
- Seite 5 Sicherheit de 1.4 Sichere Installation WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. Das Gerät nur gemäß den Angaben auf dem Typenschild an- ▶ schließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose ▶ mit Erdung an ein Stromnetz mit Wechselstrom anschließen. Das Schutzleitersystem der elektrischen Hausinstallation muss ▶...
- Seite 6 de Sicherheit Nur vom Hersteller zugelassene Adapter und Netzanschlusslei- ▶ tungen verwenden. Wenn die Netzanschlussleitung zu kurz ist und keine längere ▶ Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktie- ren, um die Hausinstallation anzupassen. WARNUNG ‒ Verletzungsgefahr! Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.
- Seite 7 Sicherheit de Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr. Die Schläuche und Netzanschlussleitungen so verlegen, dass ▶ keine Stolpergefahr besteht. Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen. Nicht das Gerät an vorstehenden Bauteilen bewegen. ▶...
- Seite 8 de Sicherheit WARNUNG ‒ Gefahr von Gesundheitsschäden! Kinder können sich im Gerät einsperren und in Lebensgefahr ge- raten. Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der ▶ Gerätetür blockiert oder verhindert. Bei ausgedienten Geräten den Netzstecker der Netzanschluss- ▶ leitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerä- tetür nicht mehr schließt.
- Seite 9 Sicherheit de VORSICHT ‒ Verletzungsgefahr! Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte brechen. Nicht auf das Gerät steigen oder klettern. ▶ Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen. Nicht auf die Gerätetür setzen oder stützen. ▶...
- Seite 10 de Sicherheit Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, ▶ muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Vor der Reinigung den Netzstecker ziehen oder Sicherung im ▶...
- Seite 11 Sachschäden vermeiden de Darauf achten, dass die Länge des ▶ Sachschäden vermeiden 2 Sachschäden vermei- Gewindes am Anschluss zum Was- serhahn mindestens 10 mm be- trägt. Ein zu geringer oder zu hoher Was- Sachschäden vermeiden ACHTUNG! serdruck kann die Gerätefunktion be- Ein Fehldosieren von Weichspülern, einträchtigen.
- Seite 12 de Umweltschutz und Sparen Das Gerät nur mit Wasser und ei- Waschtemperatur bei leicht und nor- ▶ nem weichen, feuchten Tuch reini- mal verschmutzter Wäsche reduzie- gen. ren. Bei Kontakt mit dem Gerät sofort ▶ a Bei niedrigeren Temperaturen ver- alle Waschmittelreste, Sprühnebel- braucht das Gerät weniger Ener- reste oder Rückstände entfernen.
- Seite 13 Aufstellen und Anschließen de Hinweis: Beim Gerät wurde werksei- Aufstellen und Anschließen 4 Aufstellen und tig ein Funktionstest durchgeführt. Dabei können Wasserflecken im Ge- Anschließen rät entstehen, die der erste Wasch- gang entfernt. Aufstellen und Anschließen 4.1 Gerät auspacken Die Lieferung besteht aus: Waschmaschine ¡...
- Seite 14 de Aufstellen und Anschließen port auf. Aufstellort Anforderungen → "Transportsicherungen einsetzen", Sockel Das Gerät mit Seite 43 Haltelaschen → Seite 29 be- Die Schläuche aus den Halterun- festigen. gen ziehen. Holzbalkendecke Das Gerät auf ei- ner wasserbe- ständigen Holz- platte (Stärke mind. 30 mm) aufstellen, die fest mit dem Fuß- boden ver- schraubt ist.
- Seite 15 Aufstellen und Anschließen de Die 4 Hülsen entfernen. 4.5 Gerät anschließen Wasserzulaufschlauch anschließen WARNUNG Stromschlaggefahr! Das Gerät enthält spannungsführen- de Teile. Das Berühren von span- nungsführenden Teilen ist gefährlich. Nicht das elektrische Aquastop- ▶ Ventil in Wasser tauchen. Die 4 Abdeckkappen einsetzen. Hinweis: Stellen Sie sicher, dass Sie das Gerät an einen Wasserzulauf mit einer Sicherheitseinrichtung gegen...
- Seite 16 de Aufstellen und Anschließen und Sicherheitsvorschriften entspre- ACHTUNG! Beim Abpumpen steht der Wasserab- chen und sollte einen Fehlerstrom- laufschlauch unter Druck und kann Schutzschalter enthalten. sich von der installierten Anschluss- Den Netzstecker der Netzan- stelle lösen. schlussleitung des Geräts in eine Den Wasserablaufschlauch gegen ▶...
- Seite 17 Vor dem ersten Gebrauch de Um das Gerät auszurichten, die Vor dem ersten Gebrauch 5 Vor dem ersten Gerätefüße drehen. Die Ausrich- tung mit einer Wasserwaage prü- Gebrauch fen. Bereiten Sie das Gerät für die Ver- Vor dem ersten Gebrauch wendung vor. 5.1 Leerwaschgang starten Ihr Gerät wurde vor Verlassen des Werks eingehend geprüft.
- Seite 18 de Vor dem ersten Gebrauch Pulvervollwaschmittel mit Sauer- stoffbleiche in die Kammer II einfül- len. Um Schaumbildung zu vermeiden, verwenden Sie nur die Hälfte der vom Waschmittelhersteller empfoh- lenen Waschmittelmenge für leich- te Verschmutzung. Kein Woll- waschmittel oder Feinwaschmittel verwenden. Die Waschmittelschublade ein- schieben.
- Seite 19 Kennenlernen de Kennenlernen 6 Kennenlernen Kennenlernen 6.1 Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. Wartungsklappe der Laugen- Transportsicherungen pumpe → Seite 34 → Seite 14 Tür Wasserzulaufschlauch → Seite 15 Waschmittelschublade → Seite 19 6.2 Waschmittelschublade Bedienfeld → Seite 20 Hinweis: Beachten Sie die Angaben Wasserablaufschlauch...
- Seite 20 de Kennenlernen Dosierhilfe für Flüssigwasch- mittel Kammer II: Waschmittel für die Hauptwäsche Kammer : Weichspüler Kammer I: Waschmittel für die Vorwäsche und Einweichen 6.3 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Programme → Seite 25 Programmwähler → Seite 30 Display → Seite 21 Tasten → Seite 23...
- Seite 21 Display de Display 7 Display Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Display Hinweistexte. Beispielhafte Displayanzeige Anzeige Beschreibung 0:40 Voraussichtliche Programmdauer oder Restzeit des Pro- gramms in Stunden und Minuten. Programmendezeit → "Tasten", Seite 23 Empfehlung der maximalen Beladungsmenge für das ein- gestellte Programm in kg.
- Seite 22 de Display Anzeige Beschreibung Sie können innerhalb von 15 Minuten Wäsche nachlegen, in denen das aktuelle Programm pausiert. Einweichen/ Vorwäsche ist aktiviert und das Einweichen ist been- det. Möglichkeiten: Wäsche nachlegen und auf drücken um das Pro- ¡ gramm sofort zu starten. Keine Wäsche nachlegen.
- Seite 23 Tasten de Tasten 8 Tasten Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Pro- Tasten gramm. Taste Auswahl mehr Informationen starten Programm starten, abbrechen oder ¡ (Start/Nachlegen) pausieren. abbrechen ¡ pausieren ¡ Extra Schnell aktivieren Verkürzte Programmdauer aktivieren ¡ oder deaktivieren. deaktivieren ¡...
- Seite 24 de Tasten Taste Auswahl mehr Informationen Einweichen/Vor- (Vorwäsche) Mit der Auswahl ist die Vorwäsche ¡ wäsche aktiviert. (Einwei- ¡ Vorwäsche zum Waschen stark ver- chen) schmutzter Wäsche. Mit der Auswahl ist das Einwei- chen aktiviert. Die Wäsche bleibt vor dem Haupt- waschgang länger im Wasser liegen.
- Seite 25 Programme de Programme 9 Programme Programme Hinweise Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Pro- ¡ grammwahl. Bei Programmen mit einer Temperatureinstellung von 80 °C oder 90 °C ¡ kann die tatsächliche Temperatur von der angegebenen Temperatur abwei- chen. Die bei den angegebenen Temperaturen erwartete Waschwirkung und Hygiene wird dennoch erreicht.
- Seite 26 de Programme Programm Beschreibung max. Bela- dung (kg) Programmeinstellung: max. 60 °C ¡ max. 1400 U/min ¡ Fein Empfindliche, waschbare Textilien aus Seide, Visko- se und Synthetik waschen. Verwenden Sie ein Waschmittel für Feinwäsche oder Seide. Hinweis: Waschen Sie besonders empfindliche Textilien oder Textilien mit Haken, Ösen oder Bü- geln im Wäschenetz.
- Seite 27 Programme de Programm Beschreibung max. Bela- dung (kg) Programmeinstellung: max. 60 °C ¡ max. 1400 U/min ¡ Hemden Bügelfreie Oberhemden und Blusen aus Baumwol- le, Leinen und Synthetik waschen. Hinweis: Waschen Sie Hemden und Blusen aus Seide oder empfindlichen Materialien im Programm Fein. Programmeinstellung: max.
- Seite 28 de Programme Programm Beschreibung max. Bela- dung (kg) Verwenden Sie keinen Weichspüler. Verwenden Sie keine Woll-, Fein- oder Flüssig- waschmittel. Hinweis: Wenn Sie längere Zeit kein Programm mit 60 °C oder höheren Temperaturen benutzt haben, blinkt die Anzeige für die Trommelreinigung zur Er- innerung.
- Seite 29 Zubehör de Zubehör 10 Zubehör Verwenden Sie Originalzubehör. Es Zubehör ist auf Ihr Gerät abgestimmt. Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktie- ren Sie den → "Kundendienst", Seite 44. Verwendung Bestell- nummer Verlängerung Was- Kaltwasser- oder Aquastop-Wasserzulauf- WMZ2381, serzulaufschlauch schlauch verlängern (2,50 m). WZ10131 Haltelaschen Standsicherheit des Geräts verbessern.
- Seite 30 de Waschmittel und Pflegemittel Wäsche, die mit Chlorbleiche vor- ¡ 13.2 Programm einstellen behandelt ist, vor dem Beladen der Trommel mehrmals ausspülen Programmwähler drehen und auf das gewünschte Programm stellen. Waschmittel und Pflegemittel → "Programme", Seite 25 12 Waschmittel und Pfle- Wenn gewünscht, die Programm- gemittel einstellungen anpassen.
- Seite 31 Kindersicherung de Die Waschmittelschublade ein- – Bei hohem Wasserstand starten schieben. Sie das Programm Schleudern oder stellen Sie ein geeignetes Programm ein zum Abpumpen. 13.5 Programm starten → "Programme", Seite 25 Voraussetzung: Ein Programm ist Die Wäsche entnehmen. eingestellt. → Seite 30 → Seite 31 drücken. ▶ 13.8 Wäsche entnehmen Die Trommel dreht sich und es er- folgt eine Beladungserkennung, Die Tür öffnen.
- Seite 32 de Grundeinstellungen Das Display zeigt Die Lautstärke des Signals Die Bedienelemente sind gesperrt. nach Programmende einstel- Die Kindersicherung bleibt auch len: nach dem Ausschalten des Geräts 0 (aus) bis 4 (sehr laut) und bei Stromausfall aktiv. Die Lautstärke des Signals beim Anwählen der Tasten 14.2 Kindersicherung deakti- einstellen: veren...
- Seite 33 Reinigen und Pflegen de Den Einsatz runterdrücken und die Reinigen und Pflegen 16 Reinigen und Pflegen Waschmittelschublade entfernen. Damit Ihr Gerät lange funktionsfähig Reinigen und Pflegen bleibt, reinigen und pflegen Sie es sorgfältig. 16.1 Trommel reinigen VORSICHT Verletzungsgefahr! Das dauerhafte Waschen mit niedri- gen Temperaturen und eine fehlende Belüftung des Geräts können die Trommel beschädigen und zu Verlet-...
- Seite 34 de Reinigen und Pflegen Den Einsatz einsetzen und einras- Die Wartungsklappe öffnen und ten. abnehmen. Die Öffnung für die Waschmittel- Ein ausreichend großes Gefäß un- schublade reinigen. ter die Öffnung schieben. Die Waschmittelschublade ein- Den Entleerungsschlauch aus der schieben. Halterung nehmen. 16.3 Laugenpumpe reinigen Reinigen Sie die Laugenpumpe regel- mäßig, mindestens aber einmal pro...
- Seite 35 Reinigen und Pflegen de Laugenpumpe reinigen VORSICHT - Verbrühungsge- fahr! Die Waschlauge wird beim Voraussetzung: Die Laugenpumpe Waschen mit hohen Temperaturen ist leer. → Seite 34 heiß. Da sich noch Restwasser in der Nicht die heiße Waschlauge berüh- ▶ Laugenpumpe befinden kann, den ren. Pumpendeckel vorsichtig heraus- Um die Waschlauge in das Gefäß...
- Seite 36 de Reinigen und Pflegen Den Pumpendeckel einsetzen. Vor dem nächsten Waschen Sicherstellen, dass die Bauteile Um zu verhindern, dass beim nächs- ‒ des Pumpendeckels korrekt ten Waschen Waschmittel ungenutzt montiert sind. in den Ablauf fließt, führen Sie ein ge- eignetes Programm zum Abpumpen durch, nachdem Sie die Laugenpum- pe entleert haben.
- Seite 37 Störungen beheben de Störungen beheben 17 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Störungen beheben Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nie das Gerät oder die Eigenschaften des Geräts technisch verändern.
- Seite 38 de Störungen beheben Störung Ursache und Störungsbehebung E:30 -10 / Sieb im Wasserzulauf ist verstopft. Reinigen Sie das Sieb im Wasserzulauf. ▶ Wasserdruck ist gering. Prüfen Sie, ob der Wasserhahn über ausreichend ▶ Wasserdruck verfügt. Wasserstand-Messsystem ist defekt. Mit der Fehlermeldung startet das Gerät einen Ab- pumpvorgang.
- Seite 39 Störungen beheben de Störung Ursache und Störungsbehebung Alle anderen Fehlerco- Funktionsstörung des. Starten Sie das Gerät neu. Wenn die Störung erneut auftritt, trennen Sie das Gerät für mindestens 30 Sekunden vom Stromnetz. Ziehen Sie den Netzstecker der Netzanschlusslei- tung oder schalten Sie die Sicherung im Siche- rungskasten aus.
- Seite 40 de Störungen beheben Störung Ursache und Störungsbehebung Tür lässt sich bei ei- Tür ist verriegelt. nem Stromausfall Öffnen Sie die Tür mit der Notentriegelung. ▶ nicht öffnen. → Seite 43 Trommel ruckelt nach Kein Fehler. Interner Motortest ist gestartet. Programmstart. Keine Handlung notwendig. Trommel dreht sich, Kein Fehler.
- Seite 41 Störungen beheben de Störung Ursache und Störungsbehebung Wäsche ist nach dem Niedrige Schleuderdrehzahl ist eingestellt. Schleudern zu nass. Starten Sie das Programm Schleudern. ▶ Stellen Sie beim nächsten Waschgang eine höhere ▶ Schleuderdrehzahl ein. Gerät gleicht Unwucht durch reduzierte Schleuder- drehzahl aus. Verteilen Sie die Wäsche in der Trommel neu.
- Seite 42 de Störungen beheben Störung Ursache und Störungsbehebung In der Kammer Einsatz in Kammer ist verstopft. findet sich Restwas- Reinigen Sie die Waschmittelschublade. → Seite 33 ▶ ser. Weichspüler verbleibt Weichspülen ist für das gewählte Programm nicht vor- in der Waschmittel- gesehen. schublade. Prüfen Sie, ob Weichspülen für das gewählte Pro- ▶...
- Seite 43 Transportieren, Lagern und Entsorgen de 17.1 Notentriegelung 18.2 Transportsicherungen einsetzen Tür entriegeln Um Transportschäden zu vermeiden, Voraussetzung: Die Laugenpumpe sichern Sie das Gerät vor dem Trans- ist leer. → Seite 34 port mit den Transportsicherungen. ACHTUNG! Auslaufendes Wasser Die 4 Abdeckkappen mit einem kann zu Sachschäden führen. Schraubendreher entfernen.
- Seite 44 de Kundendienst 18.4 Altgerät entsorgen Kundendienst 19 Kundendienst Durch umweltgerechte Entsorgung Funktionsrelevante Original-Ersatztei- Kundendienst können wertvolle Rohstoffe wieder- le gemäß der entsprechenden Öko- verwendet werden. design-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer WARNUNG von mindestens 10 Jahren ab dem Gefahr von Gesundheitsschäden! Inverkehrbringen Ihres Geräts inner- Kinder können sich im Gerät einsper- halb des Europäischen Wirtschafts-...
- Seite 45 Kundendienst de 19.2 AQUA-STOP-Garantie Zusätzlich zu Gewährleistungsansprü- chen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Herstellergarantie leisten wir Ersatz zu folgenden Bedingungen. Sollte durch einen Fehler unseres ¡ Aqua-Stop-Systems ein Wasser- schaden verursacht werden, so er- setzen wir Schäden privater Ge- braucher.
- Seite 46 de Verbrauchswerte Verbrauchswerte 20 Verbrauchswerte Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung ge- Verbrauchswerte geben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt. Programm Bela- Pro- Ener- Was- Maxi- Schleu- Rest-...
- Seite 47 Technische Daten de Maximale Bela- 9,0 kg dungsmenge Netzspannung 220-240 V, 50-60 Hz Minimale In- 10 A stallationsabsi- cherung Nennleistung 2300 W Leistungsaufnah- Aus-Zustand: ¡ 0,15 W Unausgeschal- ¡ teter Zustand: 0,50 W Wasserdruck Mindestens: ¡ 100 kPa (1 bar) Maximal: ¡ 1000 kPa (10 bar) Länge des Was- 150 cm serzulauf- schlauchs Länge des Was- 150 cm serablauf-...
- Seite 48 BSH Hausgeräte GmbH Carl-Wery-Straße 34 *9001680917* 81739 München, GERMANY 9001680917 040502...
