Bild 15
BILD 15, Griffmontage
Griffe mit Tellerschraube
Griffe mit Tellerschraube
M4x25 (Holzfront)
M4x12 +Kunststoffscheibe
M4x25 (Holzfront)
(Glastür 11R) anschrauben.
M4x12 + Kunststoffscheibe
(Glastüren) anschrauben.

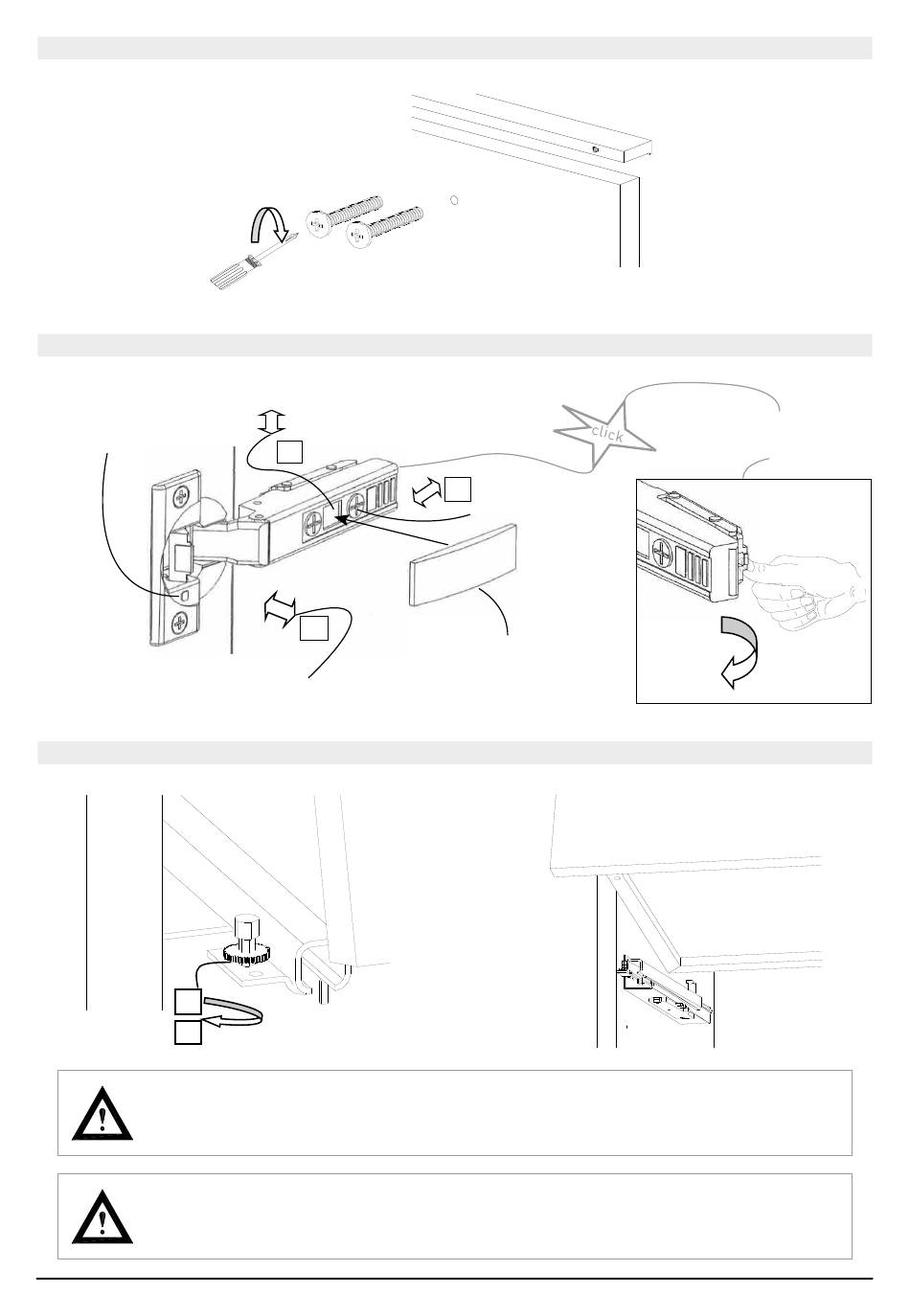

BILD 16, Ausrichten der Türen durch Nachstellen der Scharniere
Bild 16
Ein- bzw.
Ausschalter der Tür-
Dämpfung!
Ein- bzw.
der Tür-
Dämpfung!
ausrichten der Tür mit der
Verstellschraube in waagerechter
Richtung
BILD 17, Schubkasten Höhen-Feinjustierung
Bild 17
+
-
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollsteine, Lochsteine, Hohl-
blocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial entsprechend auszuwählen.
Bei nicht vorschriftsmäßiger und/oder nicht fachgerechter Montage wird bei Personen und
Sachschäden keinerlei Haftung übernommen!
Achtung: Wichtiger Hinweis zur LED-Beleuchtung:
Anschluß der Leuchten nur an Sicherheitstrafos nach EN 61558 (VDE 570), 12 Volt
Gleichspannung (DC). Die Summe der Leistungsaufnahme der angeschlossenen
Leuchten (siehe Typenetikett) darf die Trafonennleistung nicht übersteigen!
MONTAGE BELLANO ALLGEMEIN & SPEISEN
Ausrichten der Türen durch
Ausrichten der Tür in
Nachstellen der Scharniere
senkrechter Richtung
+/-
Ausschalter
+/-
ausrichten der Tür mit der Verstellschraube
in waagerechter Richtung
Schubkasten Höhen-
Feinjustierung
+
Die mitgelieferten Dübel sind für folgende Untergründe geeignet: Beton, Vollste
Hohlblocksteine. Bei abweichendem Untergrund ist das Befestigungsmaterial
entsprechend auszuwählen.
Griffmontage
ausrichten der Tür in
senkrechter Richtung
+/-
+/-
Tiefenverstellung
Bandabdeckung:
Bei gekröpften Bändern,
gekröpfte Abdeckung
verwenden
+/-
-
Banddemontage
+/-
Tiefenverstellung
Öffnen
Bandabdeckung:
Bei gekröpften Bändern,
gekröpfte Abdeckung
verwenden
B
öffnen
7
