a. Zur Erneuerung der Glasscheibe nach einem Einsatz des Melders, benutzen Sie das mitgelieferte Set aus O-Ringen und
neuer Glasscheibe.
b. Lösen Sie die Schrauben des Deckelrings an der Vorderseite des Geräts, und nehmen Sie den Deckelring ab.
c. Entfernen Sie die originalen O-Ringe und das Glas und stellen Sie sicher, dass die Nuten in Blende und Deckel sauber
sind.
d. Legen Sie den größeren O-Ring in die Deckelnut ein.
e. Legen Sie den kleineren O-Ring in die Nut auf der Unterseite des Deckelrings ein:
i. Legen Sie den kleineren O-Ring auf die Nut.
ii. Legen Sie beide Daumen nebeneinander auf den O-Ring.
iii. Drücken Sie den O-Ring mit gleichmäßigem Druck ringsum in die Nut.
iv. Der O-Ring muss vollständig in der Nut sitzen und darf nicht herausfallen, wenn der Deckelring auf den Deckel gelegt
wird.
f. Setzen Sie die neue Glasscheibe in den Deckel ein und montieren Sie den Deckelring über der Glasscheibe.
g. Stellen Sie sicher, dass die Glassscheibe mittig auf dem Deckel bleibt, indem Sie sie mit dem durch den Deckelring
gest reckten Daumen an ihrem Platz halten.
h. Benutzen Sie dann vorsichtig die Glassscheibe, um den Kolben so weit hineinzudrücken, dass die Glasscheibe
vollständigen Kontakt mit dem Deckel-O-Ring hat. Stellen Sie sicher, dass ringsum um die Glasscheibe ein gleich großer
Zwischenraum frei bleibt.
i. Schrauben Sie den Deckelring fest, ohne der Glasscheibe eine Bewegung zu ermöglichen, bis das Unterteil des
Deckelrings am Deckel fest anliegt.
Betrieb des Geräts SM87PB
Betrieb des Geräts SM87PB
Man benutzt das Gerät, indem die Klappe an der Vorderseite des Deckels angehoben und dann das darunter befindliche
Man benutzt das Gerät, indem die Klappe an der Vorderseite des Deckels angehoben und dann das darunter
Stellglied aus Stahl betätigt wird. Je nach bestellter Ausführung bleibt das Stellglied entweder in seiner aktivierten/niederge-
befindliche Stellglied aus Stahl betätigt wird. Je nach bestellter Ausführung bleibt das Stellglied entweder in
drückten Stellung oder kehrt in seine Ausgangsstellung zurück.
seiner aktivierten/niedergedrückten Stellung oder kehrt in seine Ausgangsstellung zurück.
Rückstellung des Geräts SM87PB
Bei den Geräten mit Einrast-Mechanismus verbleibt das Stellglied nach Betätigung in seiner Stellung. Um den
Feuermelder zurückzustellen, heben Sie die Klappe an der Vorderseite des Geräts an und stecken den
Schlüssel (mit dem Gerät geliefert) in den Schlitz an der Vorderseite des Stellglieds. Der Schlüssel sollte
leicht gedreht werden, um ihn ins Stellglied zu stecken. Dann kann es in die Ausgangsposition zurückbewegt
© Cooper MEDC 2010
werden. Danach kann der Schlüssel wieder herausgezogen und die Klappe heruntergeklappt werden.
4.0 INSTANDHALTUNG

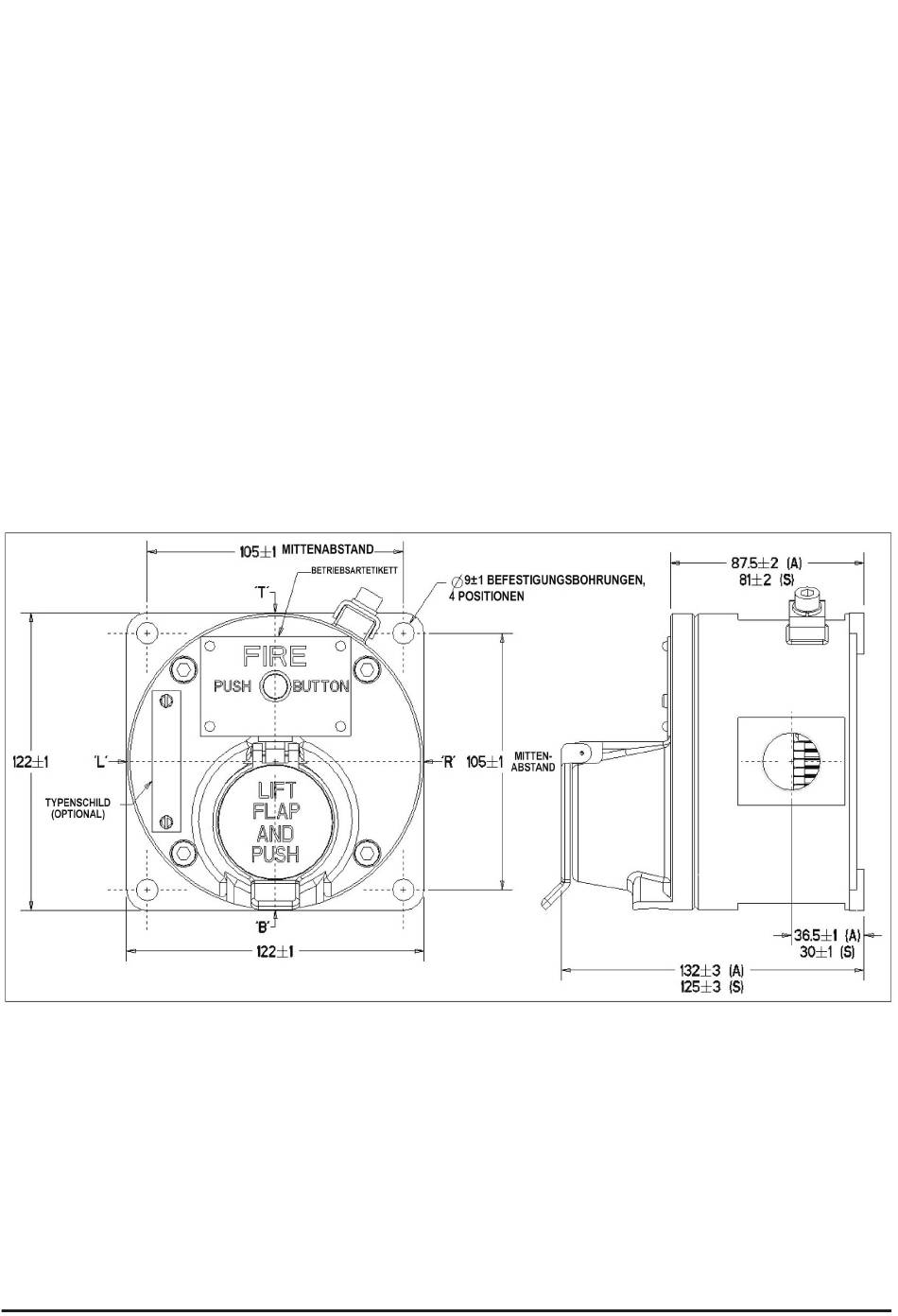

SM87PB ÜBERSICHTSZEICHNUNG
SM87PB ÜBERSICHTSZEICHNUNG
11/10
