weg, bis er sich löst. Entfernen Sie den Deckel, um das Geräteinnere freizulegen. Die Deckel-Baugruppe sollte durch ein
Halteband am Unterteil befestigt bleiben.
Der Kabelendverschluss ist in Übereinstimmung mit der für die entsprechende Anwendung geltenden Spezifikation durch-
zuführen. MEDC empfiehlt, alle Kabel und Adern ordnungsgemäß zu kennzeichnen. Nutzen Sie dazu den mit dem Produkt
gelieferten Schaltplan.
Stellen Sie sicher, dass nur korrekt gelistete oder zertifizierte Anschlussstutzen benutzt werden, und dass die Baugruppe um-
mantelt und ordnungsgemäß geerdet ist.
Alle Anschlussstutzen müssen über die gleiche NEMA-/IP-Schutzklasse wie der manuelle Feuermelder verfügen und so in das
Gerät integriert werden, dass diese Klasse aufrechterhalten wird.
Die interne Erdungsklemme muss zur Erdung des Ausrüstungsgegenstands verwendet werden und die externe Klemme ist
für eine zusätzliche Masseverbindung bestimmt, die dort verwendet wird, wo die örtlichen Vorschriften oder Behörden diese
Verbindung zulassen oder vorschreiben.
Nach dem Kabelendverschluss drücken Sie den Deckel wieder auf das Unterteil. Gehen Sie dabei vorsichtig vor, um Schäden
an den Kontaktflächen zu vermeiden. Stellen Sie sicher, dass das Halteband nicht zwischen den Kontaktflächen liegt, und dass
der O-Ring korrekt in seiner Nut sitzt. Stellen Sie weiterhin sicher, dass die internen Leitungen und das Halteband nicht das
Mikroschalter-Stellglied und -Betätigungselement berühren. Setzen Sie die vier M6 Schrauben (5 mm A/F Sechskantstiftschlüs-
sel) in die Bohrlöcher der Deckel-Baugruppe ein, und ziehen Sie sie dann gleichmäßig an. Stellen Sie sicher, dass nach dem
Zusammenbau ein Abstand von maximal 0,15 mm zwischen Deckel und Unterteil beibehalten wird.

3.0 BETRIEB

Die Betriebsspannung des Geräts ist auf dem Geräteetikett vermerkt. Weitere Einzelheiten zur Verdrahtung sowie zu den
Werten interner Bauteile entnehmen Sie der mit dem Produkt gelieferten Referenzzeichnung.

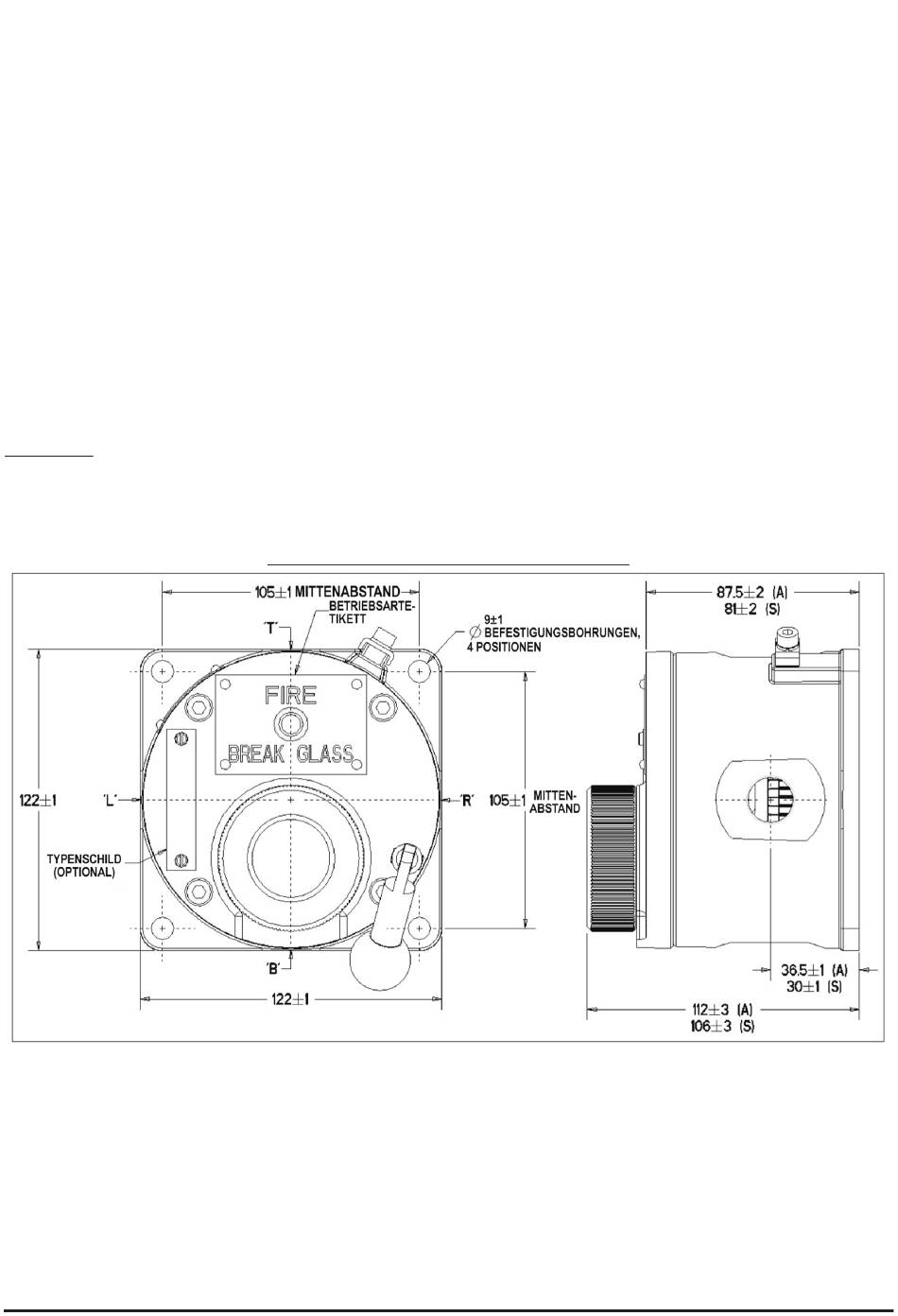

SM87BG ÜBERSICHTSZEICHNUNG
SM87BG ÜBERSICHTSZEICHNUNG
Betrieb des Geräts SM87BG
Das Gerät wird durch Einschlagen der Glasscheibe auf der Vorderseite des Deckels betätigt. Dazu wird der am Gerät befestigte
Hammer benutzt. Wenn das Gerät mit einer Klappe zum Anheben ausgestattet ist, muss diese erst angehoben werden, um
an die Glasscheibe zu gelangen.
Rückstellung des Geräts SM87BG
