DE
Montage und Bedienungsanleitung
Regler Digital,
Typ: W17.HC
Seite 2

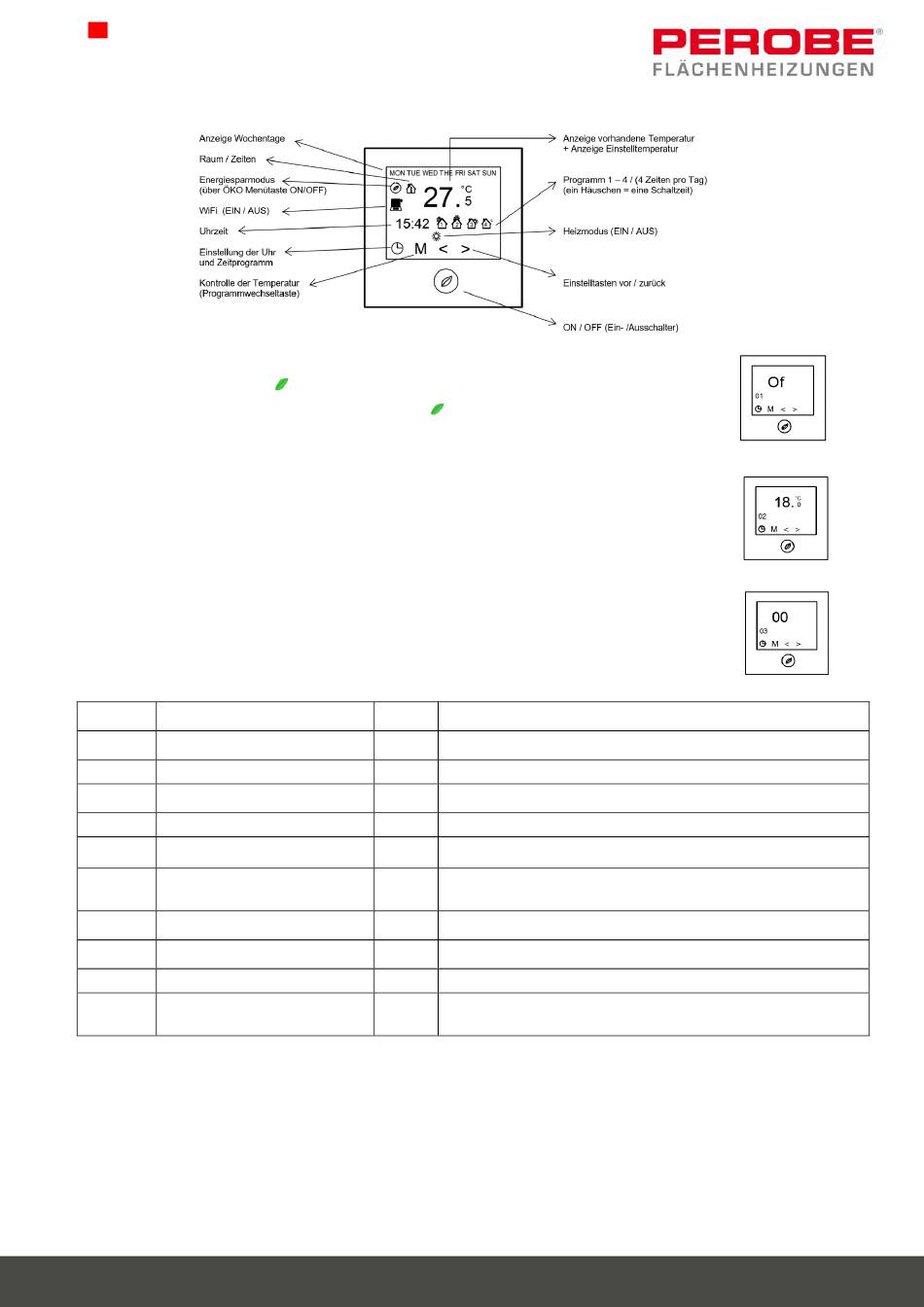

4. Erklärung der Benutzeroberfläche:
5.1 Einstellen der Programmparameter:
Regler über die Menütaste ON/OFF „
Zum Einstellen der Grundprogramme jetzt auf die Einschalttaste „
Der Regler schaltet sich jetzt automatisch in das Grundprogramm, in dem Sie einzelnen Programme
des Reglers (siehe Übersicht Programme, unter Punkt 5.2 ) wie folgt einstellen können:
Programm 01 über die Symbole „< >" einstellen und mit dem „M" Menüsymbol bestätigen (s. Bild 5.1).
Der Regler geht automatisch in das Unterprogramm 02 (Einstellung ÖKO-Temperatur s. auch Bild 5.2).
Jetzt kann im Unterprogramm 02 über die Symboltasten „< >" eingestellt werden.
Mit der „M" Taste bestätigen. Der Regler springt in das Menü 03 (s. Bild 5.3).
Über das Menüsymbol „< >" kann jetzt die Einstellung erfolgen. Mit dem Menüsymbol „M"
bestätigen, der Regler geht automatisch in das Unterprogramm 04.
Dieser Vorgang muss bis zum Programm 10 durchgeführt werden (siehe auch Übersicht Programme
unter Punkt 5.1).
5.2 Programmparameter (Parameter Setting):
Programm
Name
Nummer
01
ECO Energiesparmodus Einschalten
02
ECO Energiesparmodus Temperaturwahl
03
Einstellen des Programms
04
12 / 24 Stunden
05
Nachlaufzeit bis 120Sekunden
06
Zeitsteuerung und Programmierung
07
Lernfunktion einschalten
08
Selbstlernfunktion
09
Temperaturbegrenzung
10
Fühler einstellen
5.3 Wichtige Einstellungen für den Heizbetrieb mit Elektro-Heizmatten:
Einstellung der Programme siehe 5.2 Programmparameter und 5.1 Einstellen der Programmparameter
Programm 01 auf ON stellen (nur für ÖKO Einstellung)
Programm 02 auf die gewünschte ÖKO Temperatur einstellen (empfohlen 18°C)
Programm 03 auf 00 Automatik Ein, Zeitprogrammierung
Programm 04 auf 24 Stunden einstellen
Programm 06 auf 05 Programm und Zeitsteuerung
Programm 09 auf 45°C einstellen (Wichtig: bei Laminatboden auf 27°C einstellen)
Programm 10 = 02 ohne internen Fühler (damit wird der externe Fühler aktiviert)
PEROBE Flächenheizungen GmbH & Co. KG • Am Vorderflöß 38 • D- 33175 Bad Lippspringe • www.perobe.de
" ausschalten. Der Bildschirm wird komplett dunkel.
" mind. 3 Sekunden drücken.
Einstellung Beschreibung der Einstellung
OF
OF: ÖKO-Funktion ist ausgeschaltet, ON die ÖKO-Funktion ist eingeschaltet
18°C
Temperatur einstellbar von 10°C - 21°C
00: Automatik ein, Zeitsteuerung für die komplette Woche einstellbar,
00
01: ohne Automatik, 02: Direktbetrieb, ohne Uhr
24
Umstellung 12 / 24 Stunden
Einstellen der Nachlaufzeit von 1 – 12
02
(1 = 10 Sekunden und 12 = 120 Sekunden)
01: Programme: nur ein Programm, 02: Zeitsteuerung (ON/OFF) nur eine Zeit
02
einstellbar, 03: Programme und Zeitsteuerung, 04: Zeitsteuerung immer aktiv,
05: Programm und Zeitsteuerung (Wochenprogramm) immer aktiv
Lernfunktion abgeschaltet = OFF
OF
Lernfunktion eingeschaltet = ON
20
Nach dem Einschalten der Selbstlernfunktion kann hier die Zeit eingestellt werden
60
Einstellung der Temperarturbegrenzung von 20 - 90°C
01: ohne externen Fühler, 02: ohne internen Fühler, 03: beide Fühler, (ist der externe
03
Fühler nicht angeschlossen erscheint eine Fehlermeldung "E1" aus
Bild 5.1
Bild 5.2
Bild 5.3
