Einbau der Endschalter

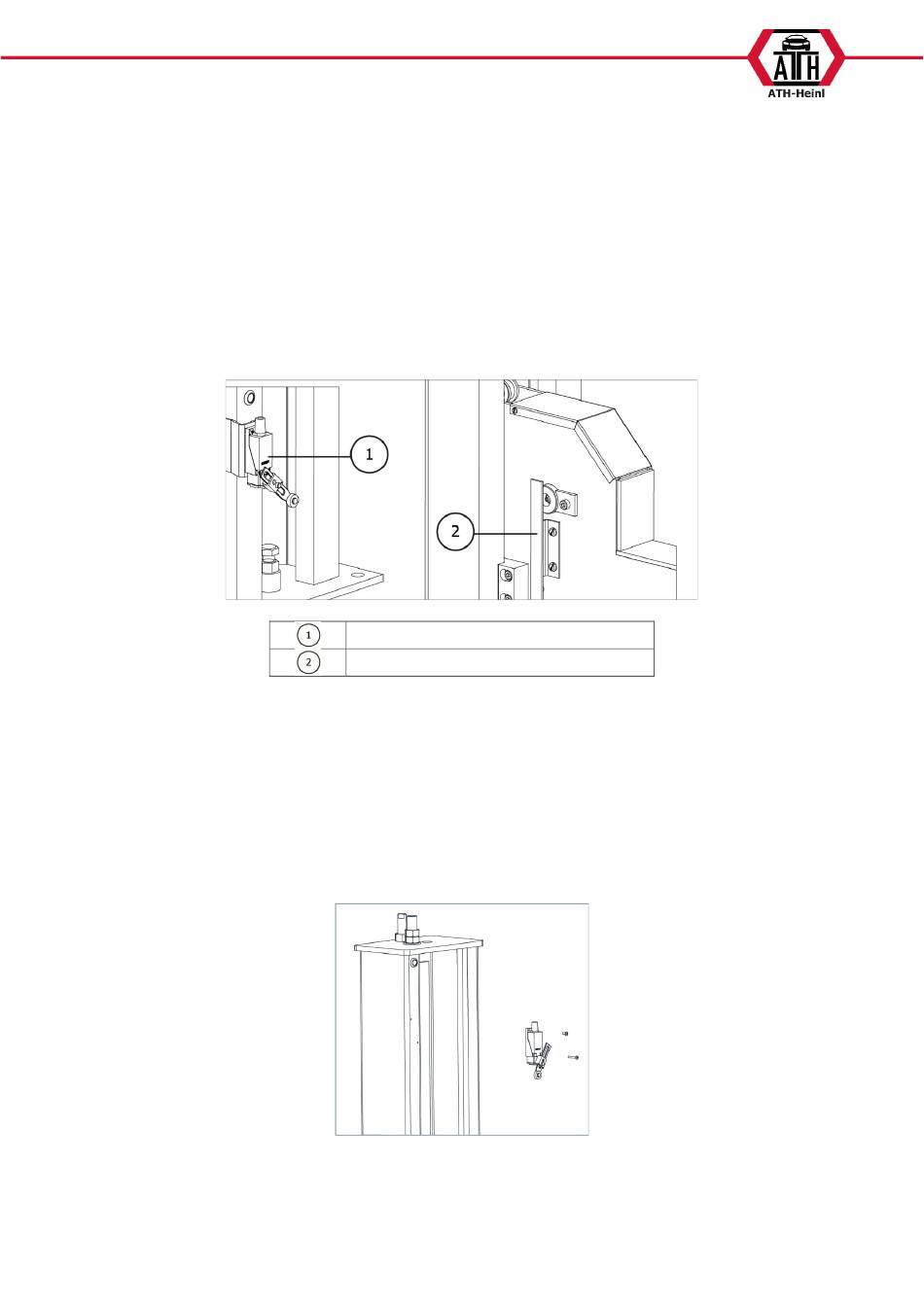

Einbau des CE-Stop-Schalters
Heben Sie die Hebebühne auf eine Höhe von 380mm an
•
•
Montieren Sie den CE-Stop-Schalter an der Hauptsäule und prüfen Sie, ob er von der
Unterseite der Traverse betätigt werden kann.
Führen Sie den gesamten Zyklus des Absenkens und Anhebens durch, um die
•
ordnungsgemäße Installation zu überprüfen und sicherzustellen, dass der Alarm während
der letzten Absenkphase zu hören ist. Falls erforderlich, stellen Sie den Schalter ein, indem
Sie die Position des Schalthebels ändern.
Einbau des Höhenendschalters
•
Heben Sie die Hebebühne auf eine Höhe von 1900mm
•
Montieren Sie den Endschalter an der Hauptsäule
Heben Sie die Hebebühne wieder auf ca. 1900mm Höhe, um die korrekte Installation des
•
Endschalters zu überprüfen.
•
Wenn der Schalter nicht ordnungsgemäß funktioniert, stellen Sie den Schalter ein, indem
Sie die Position des Schalthebels ändern, bis der Schalten den Aktivator berührt und
aktiviert wird.
® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2022-07
CE-Stop-Schalter
Schalthebel
