- Seite 1 Deutschland Montageanleitung Solarpumpen- und Sicherheitsset SPS 1.7 SPS 2.7 SPS 2.9...
- Seite 2 Sehr geehrter Kunde, Vielen Dank für den Kauf dieses Gerätes. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts sorgfältig durch und heben Sie es zum späteren Nachlesen an einem sicheren Ort auf. Um langfristig einen sicheren und effizienten Betrieb sicherzustellen, empfehlen wir die regelmäßige Wartung des Produktes.
-
Seite 3: Inhaltsverzeichnis
Technische Daten SPS 1.7/2.7/2.9 ........ -
Seite 4: Sicherheit
Menschen gefährden und zu Schäden an dem Zubehör führen können. Bei Nichtbeachtung erlischt die Zulassung des Zubehörs! Bestimmungsgemäße Verwendung Die Solarpumpen- und Sicherheitssets der Serien SPS 1.7, 2.7 und 2.9 dienen als Pumpstation zum Umwälzen der Wärmeträgerflüssigkeit in solarthermischen Anlagen. 7783360 - 01 - 09022021... -
Seite 5: Über Dieses Handbuch
2 Über dieses Handbuch Über dieses Handbuch Allgemeines Vorsicht! Diese Anleitung wendet sich an den Heizungsfachmann, der das Zubehör installiert. Benutzte Symbole 2.2.1 In der Anleitung verwendete Symbole In dieser Anleitung gibt es verschiedene Gefahrenstufen, um die Aufmerksamkeit auf spezielle Anweisungen zu lenken. Damit möchten wir die Sicherheit der Benutzer erhöhen, Probleme vermeiden und den ordnungsgemäßen Betrieb des Gerätes sicherstellen. -
Seite 6: Technische Angaben
VDI-Richtlinie VDI 2035: Vermeidung von Schäden in Warmwasser- Heizanlagen ATV-Merkblatt M251 der Abwassertechnischen Vereinigung DVGW Arbeitsblatt 551 Meldepflicht (u. U. Freistellungsverordnung) Technische Daten 3.2.1 Technische Daten SPS 1.7/2.7/2.9 Tab.1 Technische Daten Modell SPS 1.7 SPS 2.7 SPS 2.9 Max. Betriebsüberdruck Sicherheitsventil Max. -
Seite 7: Restförderhöhen
3 Technische Angaben 3.2.2 Restförderhöhen Abb.1 Restförderhöhe SPS 1.7 (bei max. Drehzahl) 1000 1500 2000 2500 3000 Volumenstrom [l/h] RA-0002146 Abb.2 Restförderhöhe SPS 2.7 (bei max. Drehzahl) 1000 1500 2000 2500 3000 Volumenstrom [l/h] RA-0002147 Abb.3 Restförderhöhe SPS 2.9 (bei max. Drehzahl) -
Seite 8: Pumpendiagramm
3 Technische Angaben 3.2.3 Pumpendiagramm Abb.4 Förderhöhe der Stufen CC1 CC2 RA-0002149 F Förderhöhe CC2 Konstant-Kennlinie 2 Q Durchflussmenge CC3 Konstant-Kennlinie 3 CC1 Konstant-Kennlinie 1 7783360 - 01 - 09022021... -
Seite 9: Abmessungen
3 Technische Angaben Abmessungen Abb.5 Abmessungen SPS 1.7/SPS 2.7/SPS 2.9 SPS 1.7 SPS 2.7 SPS 2.9 RA-0002145 7783360 - 01 - 09022021... -
Seite 10: Produktbeschreibung

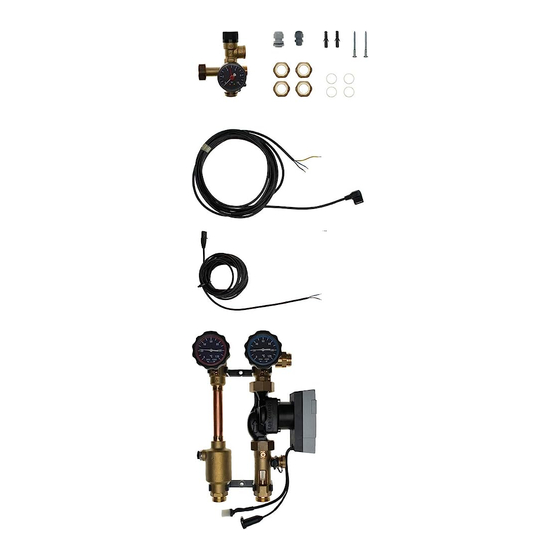

4 Produktbeschreibung Produktbeschreibung Lieferumfang SPS 1.7 Hocheffizienzpumpe 7,5 m (Grundfos UPM3, 130 mm) 6 m Steuerkabel und 6 m Spannungsversorgungskabel Kugelhahn mit integriertem Sperrventil, Thermometer und Anschluss für Sicherheitsgruppe Durchflussmesser mit Absperrung, Einstellung und seitlichem Füll- und Entleerungskugelhahn Sicherheitsventil 6 bar Manometer 10 bar Abgang 3/4"... -
Seite 11: Installation
5 Installation Installation Montage Wichtig: Die Montage ist von einem autorisierten Heizungsfachmann vorzunehmen. 1. Vordere und hintere Isolierung des Solarpumpen- und Sicherheitssets SPS entfernen. 2. Wandbefestigungen von der Pumpengruppe entfernen. Abb.6 Montage der Wandbefestigungen 3. An der ausgewählten Wand 2 Bohrungen Ø=8 mm im Abstand von 262 mm anbringen und Dübel (Lieferumfang) einsetzen. - Seite 12 5 Installation Abb.8 Montage der Wandbefestigungen 6. Pumpengruppe in die Wandbefestigungen drücken. 7. Rohrleitungen des Solarkreises anschließen. Vorsicht! Die im Lieferumfang enthaltenen Klemmringverschraubungen sind nur für Kupferrohre und Präzisionsstahlrohre geeignet! Wichtig: Die Rohrleitungsenden müssen rechtwinklig abgeschnitten und gratfrei sein. Rohrleitungen bis zum Anschlag hineinschieben und Klemmringverschraubungen mit einem Gabelschlüssel fest anziehen.
-
Seite 13: Elektrische Anschlüsse
5 Installation Elektrische Anschlüsse 5.2.1 Elektrische Installation allgemein Stromschlaggefahr! Lebensgefahr durch unsachgemäße Arbeiten! Alle mit der Installation verbundenen Elektroarbeiten dürfen nur von einer elektrotechnisch ausgebildeten Fachkraft durchgeführt werden! Stromschlaggefahr! Vor allen Arbeiten den Kessel spannungslos schalten. Bei der Installation sind in Deutschland die VDE- und örtlichen Bestimmungen, in allen anderen Ländern die einschlägigen Vorschriften zu beachten. -
Seite 14: Inbetriebnahme
6 Inbetriebnahme Inbetriebnahme Allgemeines Wichtig: Die Erstinbetriebnahme ist von einem autorisierten Heizungsfachmann vorzunehmen. Dieser weist den Betreiber in die ordnungsgemäße Bedienung der Anlage ein und weist ihn darauf hin, dass die Anlage regelmäßig gewartet und gereinigt werden muss. Vorgehen bei der Inbetriebnahme 6.2.1 Stellung der Armaturen zum Spülen, Befüllen und Entlüften der Solaranlage... -
Seite 15: Spülen Des Solarkreises
6 Inbetriebnahme Vorgang Entlüften zu/auf Betriebnsstellung (1) bis Wärmeträgerflüssigkeit austritt 6.2.2 Spülen des Solarkreises Der Solarkreis ist vor der Inbetriebnahme mit Wärmeträgerflüssigkeit zu spülen, um z.B. Schmutzablagerungen, Metallspäne oder andere Rückstände in den Leitungen zu entfernen. Vorsicht! Das Spülen und Befüllen des Solarkreises darf nicht bei direkter Sonneneinstrahlung oder Frost durchgeführt werden, da die Gefahr von Dampfbildung oder Frostschäden besteht! Als Füllpumpe zum Spülen und Befüllen kann die Brötje-Handfüllpumpe... -
Seite 16: Spül- Und Entlüftungsvorgang Abschließen
Volumenstrom erreicht oder überschritten werden. Nach der Inbetriebnahme wird der Volumenstrom vom Solarregler kontinuierlich an die aktuelle Leistung der Solarkollektoren angepasst. Bei SPS 1.7 und 2.7 kann auf die Drehzahlregelung verzichtet werden. Zuerst die passende Leistungsstufe in der Pumpe einstellen, dann den gewünschten Volumenstrom durch die Einstellschraube justieren. -
Seite 17: Absperren Der Kugelhähne Mit Temperaturanzeige
6 Inbetriebnahme 6.2.7 Absperren der Kugelhähne mit Temperaturanzeige Abb.13 Absperren der Kugelhähne Der Vorlauf- und der Rücklaufkugelhahn lassen sich durch eine halbe Umdrehung der Temperaturanzeige nach links absperren. RA-0002157 7783360 - 01 - 09022021... -
Seite 18: Bedienung
7 Bedienung Bedienung Betriebsmodus Abb.14 LED-Anzeige der Pumpe Im Betriebsmodus wird auf der LED-Anzeige der Pumpe die aktuelle Einstellung sowie der Alarmstatus bei auftretenden Störungen angezeigt Alarmstatus ). (siehe Abschnitt Im Betriebsmodus (wenn die Pumpe bei einer Wärmeanforderung angesteuert wird), wird der Zustand der Pumpe UPM3 durch LEDs angezeigt (siehe Verweis unten). - Seite 19 7 Bedienung Modus LED 1 LED 2 LED 3 LED 4 LED 5 Grün PWM-Profil C aus Gelb Gelb Gelb 7,5 m Grün PWM-Profil C an Gelb Gelb Gelb : Langsames Blinken: keine Verbindung zum PWM-Anschluss : Schnelles Blinken: PWM an, gültiges Signal erkannt, Pumpe an oder aus (bei PWM 0) 7783360 - 01 - 09022021...
-
Seite 20: Anhang
Konformitätserklärung Konformitätserklärung des Herstellers Nr. 2020/049 Declaration of Conformity Produkt Solarpumpen- und Sicherheitsset, vormontiert und druckgeprüft Product Typ, Ausführung SPS 1.7, SPS 2.7, SPS 2.9 Type, Model EU-Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EC, (EC) 641/2009, (EC) 622/2012 EU-Verordnungen 2011/65/EU, 2015/863/EU EU Directives... - Seite 21 8 Anhang 7783360 - 01 - 09022021...
- Seite 22 8 Anhang 7783360 - 01 - 09022021...
- Seite 23 Originalbetriebsanleitung - © Copyright Alle technischen Daten dieser technischen Anleitungen sowie sämtliche mitgelieferten Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Zustimmung nicht vervielfältigt werden. Änderungen vorbehalten.
- Seite 24 August Brötje GmbH | 26180 Rastede | broetje.de 7783360 - 01 - 09022021...
