7. GERÜSTSTÜTZEN-ANBAU
Für jeden, in dieser Anleitung beschriebenen Typ, ist zwingend an jedem
Holm der Standleiter eine Gerüststütze inklusive Verdrehsicherung
erforderlich, um die Standsicherheit zu gewährleisten.
Basisverbreiterungen, wie die Gerüststützen, sind generell immer
vor dem Aufsteigen im Gerüst anzubringen, um ein Kippen der
Konstruktion zu verhindern.
Zur Montage wird die erste Halbkupplung direkt über der 5. Sprosse
der Standleiter positioniert und noch nicht fest angezogen. Nach der
Positionierung der Halbkupplung, wird durch temporäres entfernen
des Federsteckers das Teleskoprohr auf die entsprechend benötigte
Länge ausgezogen und in einem deckungsgleichen Loch wieder mit
dem Federstecker gesichert. Durch verschieben der positionierten
Halbkupplung auf dem Holmrohr wird die Gerüststütze nun in die
richtige Stellung gebracht, damit der Gummifuß am Ende der Stütze
fest auf dem Boden aufsteht.
Nun kann das Querrohr der Stütze mit der zweiten Halbkupplung am
Holmrohr befestigt werden, hierbei ist zu beachten das der Gummifuß
immer Bodenkontakt aufweist um die vorgesehene Abstützung zu
gewährleisten.
Nach Ausrichtung der Stützen werden alle Halbkupplungen mittels
des Sterngriffs festgezogen. Die Gerüststütze wird anschließend mit
der dafür vorgesehenen Verdrehsicherung gegen unbeabsichtigtes
Drehen gesichert.
Die Position der Gerüststützen ist wie folgt einzustellen.
Freistehender Aufbau: jeweils ca. 45° zur Gerüstlängsseite
(Bild 1).
Wandseitiger Aufbau:
Wandseitig ca. 90° zur Gerüststirnseite.
Wandabgewandte Seite ca. 45° zur
Gerüstlängsseite (Bild 2).
Die genannten Winkelmaße können nach Anbau der Gerüststützen
anhand der Längenmaße „Abstand L" überprüft werden.
Bei Verfahren des Fahrgerüstes ist die Gerüststütze max. 2 cm vom
Boden anzuheben.

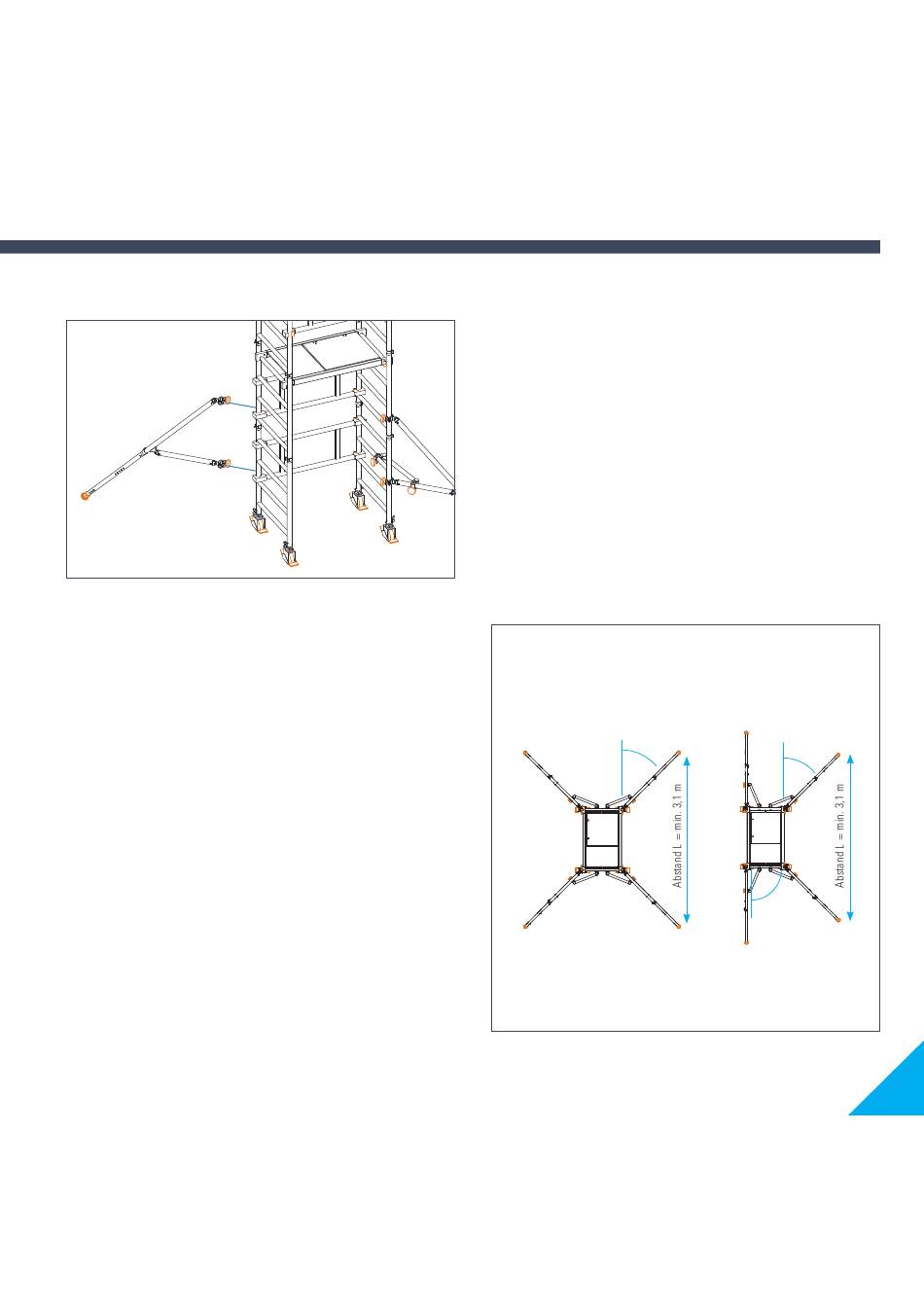

Freistehender Aufbau
ca. 45°
Bild 1
Wandseitiger Aufbau
ca. 45°
ca. 90°
Bild 2
