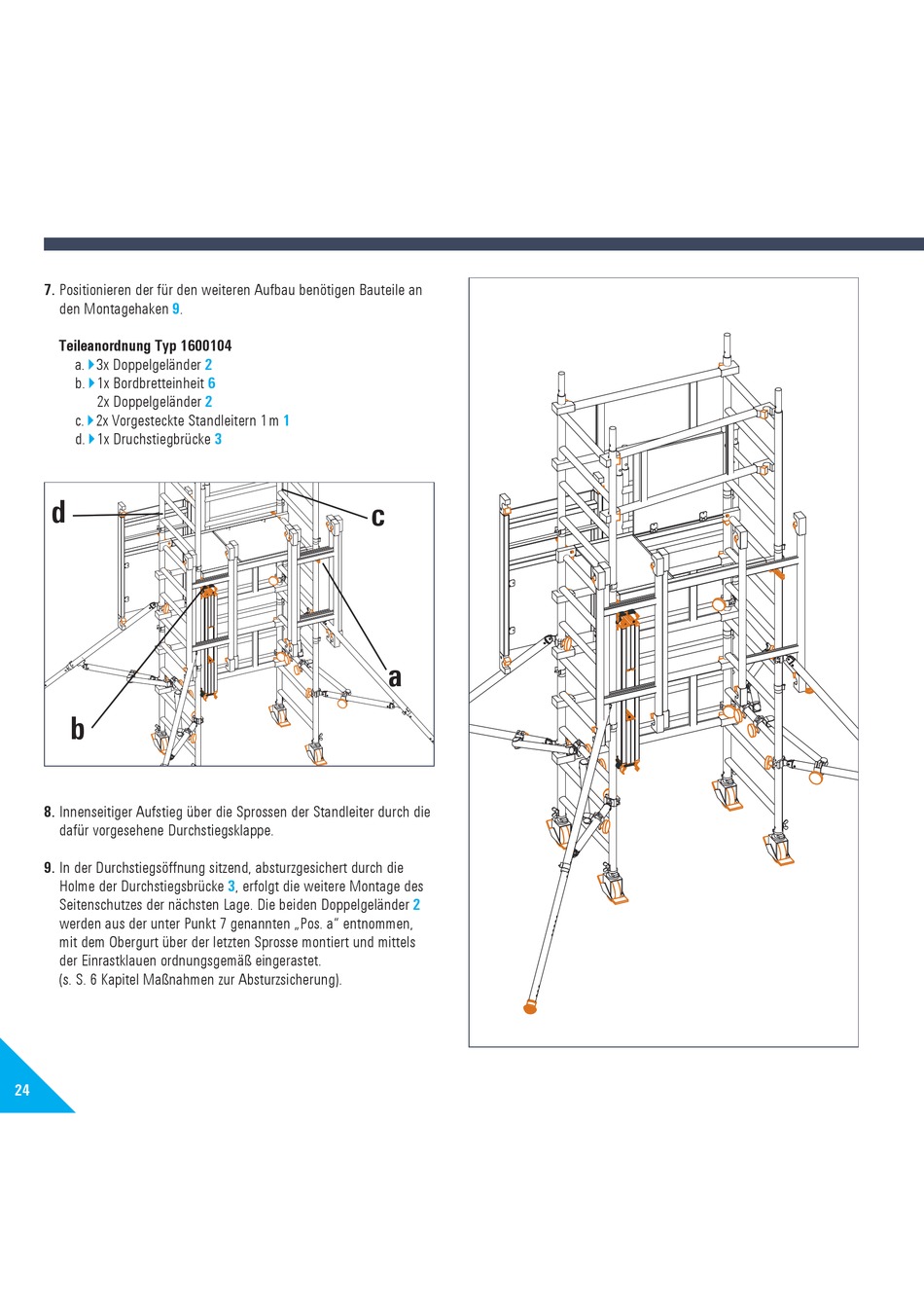

Layher SOLOTOWER Aufbau- Und Verwendungsanleitung Seite 24

7. Positionieren der für den weiteren Aufbau benötigen Bauteile an
den Montagehaken 9.
Teileanordnung Typ 1600104
2
a. 3x Doppelgeländer
2
b. 1x Bordbretteinheit
2x Doppelgeländer
2
c. 2x Vorgesteckte Standleitern 1 m
2
d. 1x Druchstiegbrücke
d
b
8. Innenseitiger Aufstieg über die Sprossen der Standleiter durch die
dafür vorgesehene Durchstiegsklappe.
9. In der Durchstiegsöffnung sitzend, absturzgesichert durch die
Holme der Durchstiegsbrücke 3, erfolgt die weitere Montage des
Seitenschutzes der nächsten Lage. Die beiden Doppelgeländer
werden aus der unter Punkt 7 genannten „Pos. a" entnommen,
mit dem Obergurt über der letzten Sprosse montiert und mittels
der Einrastklauen ordnungsgemäß eingerastet.
(s. S. 6 Kapitel Maßnahmen zur Absturzsicherung).
24
2
6
2
1
3
c
a
2
