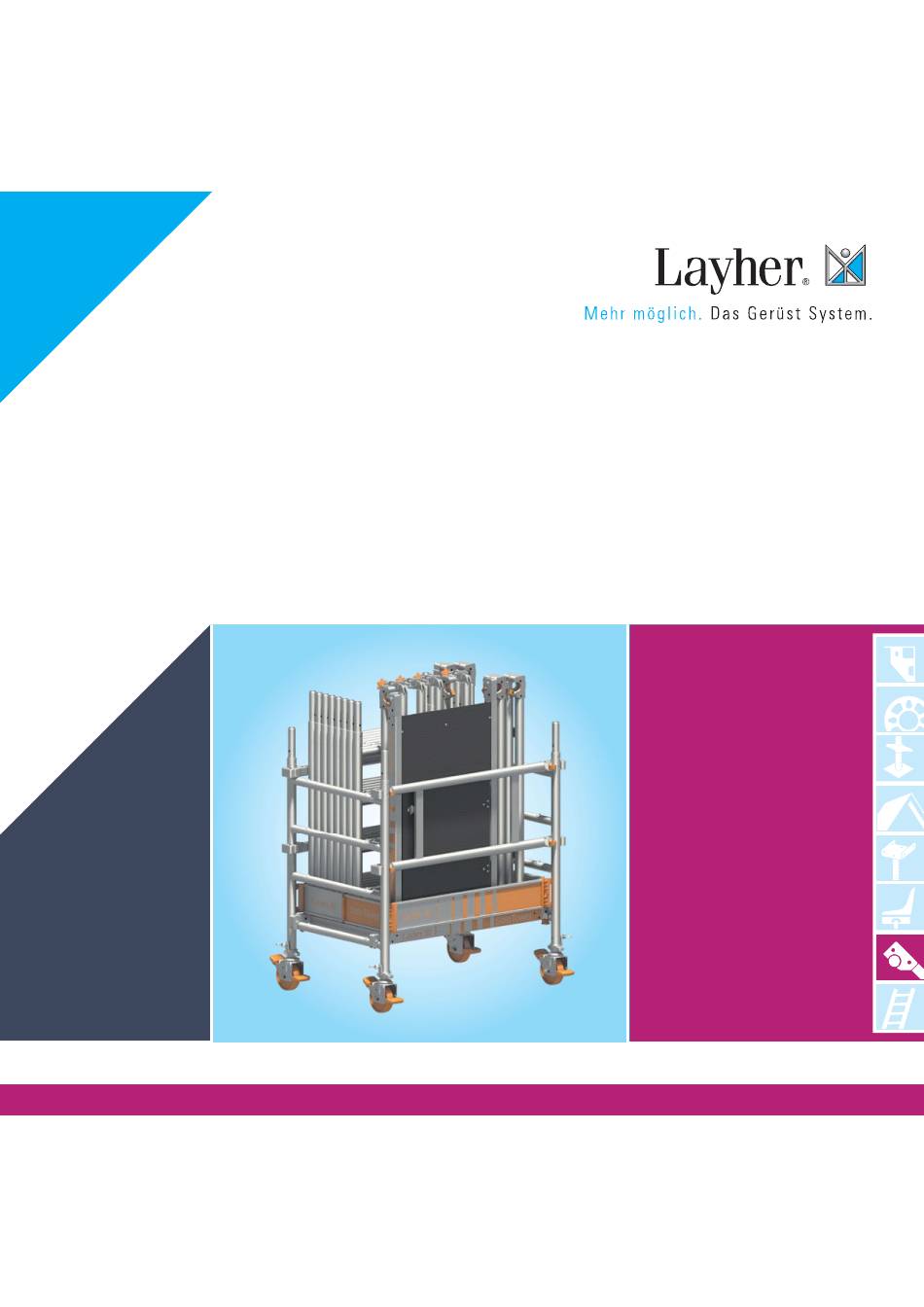

AUFBAU- UND VERWENDUNGSANLEITUNG
LAYHER SOLOTOWER
Ausgabe 06.2019
Ausgabe 12.2018
Art.-Nr. 8107.140
Art.-Nr. 8107.141
Fahrbare Arbeitsbühnen
Fahrbare Arbeitsbühnen
nach DIN EN 1004
nach DIN EN 1004:2005-03
Arbeitsbühne 0,75 x 1,12 m
Arbeitsbühne 0,75 x 1,13 m
max. Arbeitshöhe
in geschlossenen Räumen: 6,15 m
im Freien: 6,15 m
zul. Belastung 2,0 kN/m²
auf max. einer Arbeitsebene
(Gerüstgruppe 3 nach
DIN EN 1004:2005)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Layher SOLOTOWER

Inhaltszusammenfassung für Layher SOLOTOWER

  • Seite 1 LAYHER SOLOTOWER AUFBAU- UND VERWENDUNGSANLEITUNG Ausgabe 06.2019 Ausgabe 12.2018 Art.-Nr. 8107.140 Art.-Nr. 8107.141 Fahrbare Arbeitsbühnen Fahrbare Arbeitsbühnen nach DIN EN 1004 nach DIN EN 1004:2005-03 Arbeitsbühne 0,75 x 1,12 m Arbeitsbühne 0,75 x 1,13 m max. Arbeitshöhe in geschlossenen Räumen: 6,15 m im Freien: 6,15 m zul.

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Einführung ................4 Allgemeine Hinweise zu Aufbau und Verwendung ....4 Maßnahmen zur Absturzsicherung ..........6 Gerüsttypen ................8 Auf- und Abbau ................9 5.1.1. Aufbaufolge Typ 1600102 ........10 5.1.2. Abbaufolge Typ 1600102 ........14 5.2.1. Aufbaufolge Typ 1600103 ........15 5.2.2. Abbaufolge Typ 1600103 ........21 5.3.1.
  • Seite 3 Der Verwender der Produkte trägt die Verantwortung, diese Regelungen zu beachten. Abhängig von den lokalen Regelungen behalten wir uns vor, nicht alle hier abgebildeten Produkte zu liefern. Ihr Layher-Partner vor Ort berät Sie gerne bei allen Fragen zu den Produkten, deren Verwendung oder speziellen Aufbauvorschriften.

  • Seite 4: Einführung

    Diese Aufbau- und Verwendungsanleitung (AuV) regelt den Auf-, Es dürfen nur die in dieser Aufbau- und Verwendungsanleitung Um- und Abbau der fahrbaren Arbeitsbühne SoloTower der Wilhelm gezeigten Gerüsttypen errichtet und somit auch verwendet wer- Layher GmbH & Co KG aus Güglingen-Eibensbach, Deutschland. Nicht den.
  • Seite 5 11. Nach dem Verfahren sind die Lenkrollen durch Betätigen des 20. Es ist zu überprüfen, ob alle Teile, Hilfswerkzeuge und Sicherheits- Bremshebels zu arretieren. vorrichtungen für die Errichtung der fahrbaren Arbeitsbüh nen am Einsatzort zur Verfügung stehen. 12. Es darf nicht gleichzeitig auf zwei oder mehreren Arbeitsebenen gearbeitet werden.

  • Seite 6: Maßnahmen Zur Absturzsicherung

    3. MASSNAHMEN ZUR ABSTURZSICHERUNG 3T-Methode Absturzsicherung beim Auf-, Um- oder Abbau Hierbei handelt es sich um die sogenannte 3T-Methode (Through The Trapdoor), bei der die Montage zur Absturzsicherung in die jeweils darüberliegende Lage mittels der Doppelgeländer durch die Durchstiegsöffnung erfolgt. Nach dem innenliegenden Aufstieg über die Sprossen der Standleiter wird die Montage der Doppelgeländer in sitzender Position durch- geführt.

  • Seite 8: Gerüsttypen

    4. GERÜSTTYPEN Arbeitshöhe Gerüsthöhe inkl. Rohrverbinder Standhöhe SoloTower Gerüsttyp 1600102 1600103 1600104 Arbeitshöhe [m] 4,15 5,15 6,15 Gerüsthöhe [m] 3,37 4,37 5,37 Standhöhe [m] 2,15 3,15 4,15 Gewicht [kg] (ohne Ballast) 118,8 151,9 167,6 Ballastierung (Angaben in Stück) In geschlossenen Räumen...

  • Seite 9: Auf- Und Abbau

    5. AUF- UND ABBAU Die allgemeinen Aufbau- und Verwendungshinweise auf den Seiten 4 – 5 sind zu beachten. Die gezeigten Aufbaubeispiele sind für den Einsatz in geschlossenen Räumen sowie im Freien bis zu einer max. Standhöhe von 4 m vorgesehen (s. Typen-Tabelle, Seite 8). Die Einrastklauen der Böden sind von oben in die Standleitern einzurasten.

  • Seite 10: Aufbaufolge Typ 1600102

    5.1.1. Aufbaufolge Typ 1600102 Grundaufbau 1. Jeweils 2 Lenkrollen in die Standleitern 1 m einstecken und mittels der Feststellschraube am entsprechenden Holmende fixieren. 2. Die Standleitern 1 m mit einem Doppelgeländer zwischen der 2. und 4. Sprosse von unten als erste Aussteifung verbinden. Aufbau Typ 1600102 1.
  • Seite 11 4. Montage der Gerüststützen an allen 4 Holmen der bereits 6. Einstecken der Montagehaken in den dafür vorgesehenen gesteckten Standleitern (s. S. 33 Kapitel Gerüststützenmontage). Aussparungen der Einrastklauen von der bereits montierten Durchstiegsbrücke 3. 5. Gerüststützen durch die Montage der Verdrehsicherung zwischen der 3.
  • Seite 12 7. Positionieren der für den weiteren Aufbau benötigen Bauteile an den Montagehaken 9. Teileanordnung Typ 1600102 2x Doppelgeländer 1x Bordbretteinheit 8. Innenseitiger Aufstieg über die Sprossen der Standleiter durch die dafür vorgesehene Durchstiegsklappe. 9. In der Druchstiegöffnung sitzend, absturzgesichert durch die Holme der Durchstiegsbrücke 3, erfolgt die weitere Montage des Seitenschutzes der nächsten Lage.
  • Seite 13 Pos. Gerüsttyp Artikel-Nr. 1600102 Standleiter 1297.004 Doppelgeländer 1342.113 Durchstiegsbrücke 1242.113 Teleskopierbare Gerüststütze 1240.000 Verdrehsicherung für Gerüststütze 1248.261 Bordbretteinheit 1240.113 Lenkrolle 1300.150 Federstecker 1250.000 SoloTower Montagehaken (Set 4 Stk.) 1300.002 SoloTower Montagetasche 1300.003...

  • Seite 14: Abbaufolge Typ 1600102

    5.1.2. Abbaufolge Typ 1600102 1. Einstecken von 2 Montagehaken in die dafür vorgesehenen Aussparungen der Einrastklauen von der Durchstiegsbrücke 3. 2. Bordbretteinheit zusammenklappen und in den Montagehaken auf der darunterliegenden Ebene positionieren. 3. In der Durchstiegsöffnung sitzend, absturzgesichert durch die Holme der Durchstiegsbrücke 3, erfolgt die Demontage der beiden Doppelgeländer 2, diese werden in den Montagehaken positioniert.

  • Seite 15: Aufbaufolge Typ 1600103

    5.2.1. Aufbaufolge Typ 1600103 Grundaufbau 1. Standleitern 1 m zusammenstecken, mit Federsteckern sichern. 2. Jeweils 2 Lenkrollen in die unteren Standleitern 1 m ein- stecken und mittels der Festellschraube am entsprechenden Holmende fixieren. 3. Die vorgesteckten Standleitern 1 m mit einem Doppelgeländer zwischen der 1.
  • Seite 16 2. Montage der Gerüststützen an allen 4 Holmen der bereits 3. Gerüststützen durch die Montage der Verdrehsicherung gesteckten Standleitern (s. S. 33 Kapitel Gerüststützenmontage) zwischen der 3. Sprosse der Standleiter 1 m und dem Querrohr der Gerüststütze gegen unbeabsichtigtes Verdrehen sichern.
  • Seite 17 4. Positionieren der für den weiteren Aufbau benötigen Bauteile in 5. Innenseitiger Aufstieg über die Sprossen der Standleiter, durch greifbarer Nähe um die bereits montierte Durchstiegsbrücke 3. die dafür vorgesehene Durchstiegsklappe. Teileanordnung Typ 1600103 6. In der Durchstiegsöffnung sitzend, absturzgesichert durch die 3x Doppelgeländer Holme der Durchstiegsbrücke 3, erfolgt die weitere Montage des 1x Bordbretteinheit...
  • Seite 18 7. Die vorgesteckten Standleitern aus der unter Punkt 5 genannten 8. Doppelgeländer als Aussteifung zwischen der 5. und 7. Sprosse „Pos. c“ in die dafür vorgesehenen Rohverbinder der bereits mon- über der bestehenden Standhöhe montieren und mittels der tierten Standleitern aufstecken und die Stöße mit Federsteckern Einrastklauen ordnungsgemäß...
  • Seite 19 11. Diagonales Versetzen der in den Montagehaken positionierten Bauteile für den weiteren Aufbau. Teileanordnung Typ 1600103 2x Doppelgeländer 1x Bordbretteinheit 12. Innenseitiger Aufstieg über die Sprossen der Standleiter, durch die dafür vorgesehene Durchstiegsklappe. 13. In der Durchstiegsöffnung sitzend, absturzgesichert durch die Holme der Durchstiegsbrücke 3, erfolgt die weitere Montage des Seitenschutzes der nächsten Lage.
  • Seite 20 Pos. Gerüsttyp Artikel-Nr. 1600103 Standleiter 1297.004 Doppelgeländer 1342.113 Durchstiegsbrücke 1242.113 Teleskopierbare Gerüststütze 1240.000 Verdrehsicherung für Gerüststütze 1248.261 Bordbretteinheit 1240.113 Lenkrolle 1300.150 Federstecker 1250.000 SoloTower Montagehaken (Set 4 Stk.) 1300.002 SoloTower Montagetasche 1300.003...

  • Seite 21: Abbaufolge Typ 1600103

    5.2.2 Abbaufolge Typ 1600103 1. Einstecken von 2 Montagehaken 8. Demontage und Positionierung der vorgesteckten Standleitern 1. in die vorderen, dafür vorgesehenen Aussparungen der Einrastklauen von der in der obersten Lage montierten Durchstiegsbrücke 3. 9. In der Durchstiegsöffnung sitzend, absturzgesichert durch die Holme der Durchstiegsbrücke 3, erfolgt die Demontage und 2.

  • Seite 22: Aufbaufolge Typ 1600104

    5.3.1. Aufbaufolge Typ 1600104 Grundaufbau 1. Jeweils 2 Lenkrollen in die Standleitern 1 m einstecken und mittels der Festellschraube am entsprechenden Holmende fixieren. 2. Die Standleitern 1 m mit einem Doppelgeländer zwischen der 2. und 4. Sprosse von unten als erste Aussteifung verbinden. Aufbau Typ 1600104 1.
  • Seite 23 4. Montage der Gerüststützen an allen 4 Holmen der bereits 6. Einstecken der Montagehaken in den dafür vorgesehenen gesteckten Standleitern (s. S. 33 Kapitel Gerüststützenmontage). Aussparungen der Einrastklauen von der bereits montierten Durchstiegsbrücke 3. 5. Gerüststützen durch die Montage der Verdrehsicherung zwischen der 3.
  • Seite 24 7. Positionieren der für den weiteren Aufbau benötigen Bauteile an den Montagehaken 9. Teileanordnung Typ 1600104 3x Doppelgeländer 1x Bordbretteinheit 2x Doppelgeländer 2x Vorgesteckte Standleitern 1 m 1x Druchstiegbrücke 8. Innenseitiger Aufstieg über die Sprossen der Standleiter durch die dafür vorgesehene Durchstiegsklappe. 9.
  • Seite 25 10. Die vorgesteckten Standleitern aus der unter Punkt 7 genannten 11. Doppelgeländer als Aussteifung zwischen der 5. und 7. Sprosse „Pos. c“ in die dafür vorgesehenen Rohverbinder der bereits über der bestehenden Standhöhe montieren und mittels der montierten Standleitern aufstecken und die Stöße mit Einrastklauen ordnungsgemäß...
  • Seite 26 14. Diagonales Versetzen der in den Montagehaken positionierten Bauteile für den weiteren Aufbau. Teileanordnung Typ 1600104 2x Doppelgeländer 1x Bordbretteinheit 15. Innenseitiger Aufstieg über die Sprossen der Standleiter durch die dafür vorgesehene Durchstiegsklappe. 16. In der Durchchstiegöffnung sitzend, absturzgesichert durch die Holme der Durchstiegsbrücke 3, erfolgt die weitere Montage des Seitenschutzes der nächsten Lage.
  • Seite 27 17. Bordbretteinheit aus der unter Punkt 14 genannten „Pos. a“ entnehmen, auf der nun ausgebildeten Arbeitslage aufklappen und als Rahmen um die Durchstiegsbrücke montieren. (s. S. 34, Kapitel 8 Montage der Bordbretteinheit).
  • Seite 28 Pos. Gerüsttyp Artikel-Nr. 1600104 Standleiter 1297.004 Doppelgeländer 1342.113 Durchstiegsbrücke 1242.113 Teleskopierbare Gerüststütze 1240.000 Verdrehsicherung für Gerüststütze 1248.261 Bordbretteinheit 1240.113 Lenkrolle 1300.150 Federstecker 1250.000 SoloTower Montagehaken (Set 4 Stk.) 1300.002 SoloTower Montagetasche 1300.003...

  • Seite 29: Abbaufolge Typ 1600104

    5.3.2. Abbaufolge Typ 1600104 1. Einstecken von 2 Montagehaken 9. Demontage und Positionierung der Durchstiegsbrücke in die vorderen, dafür vorgesehenen Aussparungen der Einrastklauen von der in der der 8. Sprosse über der bestehenden Standhöhe. obersten Lage montierten Durchstiegsbrücke 3. 10. Demontage und Positionierung in den Montagehaken 2.

  • Seite 30: Ballastierung

    6. BALLASTIERUNG Anbringung der Ballastgewichte Zur Ballastierung sind Layher Ballastgewichte mit je 10 kg Aufbau mittig: zu verwenden. Einfaches, schnelles und sicheres Befestigen des jeweils erforderlichen Ballasts an den richtigen Stellen ermöglichen Kupplungen mit Sterngriff. Es dürfen generell nur Ballastgewichte aus festen Stoffen und keine flüssigen oder körnigen Stoffe verwendet...
  • Seite 31 Aufbau seitlich: Aufbau Wandabstützung: L inks R echts L inks R echts Links Rechts Links Rechts...
  • Seite 32 Gerüsttyp 1600102 Aufbaubeispiel Typ 1600102 Aufbau im Freien und in seitlicher Stellung Arbeitshöhe [m] 4,15 Ballast s. Seite 8. Gerüsthöhe [m] 3,37 Standhöhe [m] 2,15 Gewicht [kg] (ohne Ballast) 118,8 Ballastierung In geschlossenen Räumen Aufbau mittig Aufbau seitlich L0 R5 Aufbau seitlich mit Wandabstützung Im Freien Aufbau mittig...

  • Seite 33: Gerüststützen-Anbau

    7. GERÜSTSTÜTZEN-ANBAU Nach Ausrichtung der Stützen werden alle Halbkupplungen mittels des Sterngriffs festgezogen. Die Gerüststütze wird anschließend mit der dafür vorgesehenen Verdrehsicherung gegen unbeabsichtigtes Drehen gesichert. Die Position der Gerüststützen ist wie folgt einzustellen. Freistehender Aufbau: jeweils ca. 45° zur Gerüstlängsseite (Bild 1).

  • Seite 34: Montage Der Bordbretteinheit

    8. MONTAGE DER BORDBRETTEINHEIT 1. Gummistrips beidseitig lösen 3. Bordbretteinheit aufklappen Standleiter und Geländer zur Darstellung abgeschnitten. 2. Bordbretteinheit einseitig an den Holmen der Standleiter anlegen 4. Borbretteinheit an den gegenüberliegenden Holmen anlegen Standleiter und Geländer zur Darstellung abgeschnitten. Standleiter und Geländer zur Darstellung abgeschnitten.

  • Seite 35: Bauteiltransport / Transporteinheit

    9. BAUTEILTRANSPORT / TRANSPORTEINHEIT Aufgrund der kompakten Abmessungen der Bauteile des Layher SoloTowers können diese in einer aus den Bauteilen bestehenden Fahreinheit zum jeweiligen Einsatzort transportiert werden. Transporteinheit montieren 1. 2 Standleitern mit vormontierten Lenkrollen mit 2 Doppelgeländern verbinden. 4. Alle restlichen Bauteile stehend in die Transporteinheit einsortieren und danach mittels Spannmittel gegen unabsichtliches Bewegen sichern.

  • Seite 36: Teileliste

    1242.113 Teleskopierbare Gerüststütze 1248.000 Verdrehsicherung für Gerüststütze 1248.261 Bordbretteinheit 1240.113 Lenkrolle 1300.150 Federstecker 1250.000 SoloTower Montagehaken (Set 4 Stk.) 1300.002 SoloTower Montagetasche 1300.003 11. EINZELTEILE DES SYSTEMS 1297.004 Standleiter, 1342.113 Doppelgeländer, aus Aluminium, aus Aluminium. Sprossen mit rutschsicherer Riffelung. 1242.113 Durchstiegsbrücke, 1248.000 Teleskopierbare...
  • Seite 37 Datum , U nt erschrift Dat um , U nterschrift Geprüft und freigege ben befähigte Person des Gerüst-Erstellers: befähigte Person des Nutzers: Wilhelm Layher GmbH & Co. KG Gerüste Tribünen Leitern Ochsenbacher Straße 56 D-74363 Güglingen-Eibensbach Dat um , U nterschrift...
  • Seite 40 Wilhelm Layher GmbH & Co KG Postfach 40 Gerüste Tribünen Leitern 74361 Güglingen-Eibensbach Deutschland Ochsenbacher Straße 56 Telefon (0 71 35) 70-0 74363 Güglingen-Eibensbach Telefax (0 71 35) 70-2 65 Deutschland E-Mail info@layher.com www.layher.com...
