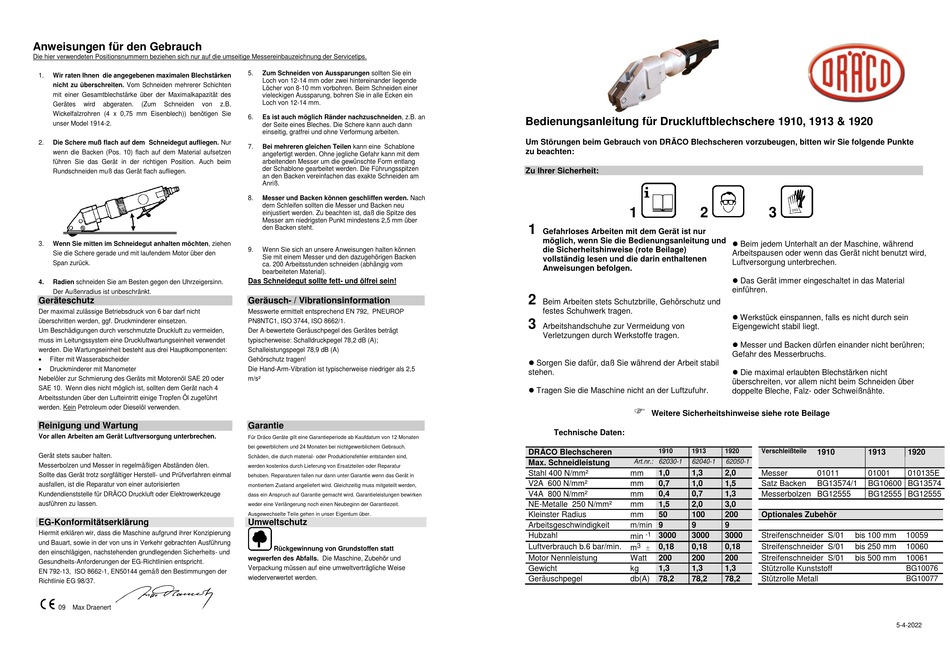

Draco 1910 Bedienungsanleitung

Anweisungen für den Gebrauch
Die hier verwendeten Positionsnummern beziehen sich nur auf die umseitige Messereinbauzeichnung der Servicetips.
1. Wir raten Ihnen die angegebenen maximalen Blechstärken
nicht zu überschreiten. Vom Schneiden mehrerer Schichten
mit einer Gesamtblechstärke über der Maximalkapazität des
Gerätes wird abgeraten. (Zum Schneiden von
Wickelfalzrohren (4 x 0,75 mm Eisenblech)) benötigen Sie
unser Model 1914-2.
2. Die Schere muß flach auf dem Schneidegut aufliegen. Nur
wenn die Backen (Pos. 10) flach auf dem Material aufsetzen
führen Sie das Gerät in der richtigen Position. Auch beim
Rundschneiden muß das Gerät flach aufliegen.
3. Wenn Sie mitten im Schneidegut anhalten möchten, ziehen
Sie die Schere gerade und mit laufendem Motor über den
Span zurück.
4. Radien schneiden Sie am Besten gegen den Uhrzeigersinn.
Der Außenradius ist unbeschränkt.
Geräteschutz
Der maximal zulässige Betriebsdruck von 6 bar darf nicht
überschritten werden, ggf. Druckminderer einsetzen.
Um Beschädigungen durch verschmutzte Druckluft zu vermeiden,
muss im Leitungssystem eine Druckluftwartungseinheit verwendet
werden. Die Wartungseinheit besteht aus drei Hauptkomponenten:

Filter mit Wasserabscheider

Druckminderer mit Manometer
Nebelöler zur Schmierung des Geräts mit Motorenöl SAE 20 oder
SAE 10. Wenn dies nicht möglich ist, sollten dem Gerät nach 4
Arbeitsstunden über den Lufteintritt einige Tropfen Öl zugeführt
werden. Kein Petroleum oder Dieselöl verwenden.
Reinigung und Wartung
Vor allen Arbeiten am Gerät Luftversorgung unterbrechen.
Gerät stets sauber halten.
Messerbolzen und Messer in regelmäßigen Abständen ölen.
Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal
ausfallen, ist die Reparatur von einer autorisierten
Kundendienststelle für DRÄCO Druckluft oder Elektrowerkzeuge
ausführen zu lassen.
EG-Konformitätserklärung
Hiermit erklären wir, dass die Maschine aufgrund ihrer Konzipierung
und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung
den einschlägigen, nachstehenden grundlegenden Sicherheits- und
Gesundheits-Anforderungen der EG-Richtlinien entspricht.
EN 792-13, ISO 8662-1, EN50144 gemäß den Bestimmungen der
Richtlinie EG 98/37.
09 Max Draenert
5. Zum Schneiden von Aussparungen sollten Sie ein
Loch von 12-14 mm oder zwei hintereinander liegende
Löcher von 8-10 mm vorbohren. Beim Schneiden einer
vieleckigen Aussparung, bohren Sie in alle Ecken ein
Loch von 12-14 mm.
z.B.
6. Es ist auch möglich Ränder nachzuschneiden, z.B. an
der Seite eines Bleches. Die Schere kann auch dann
einseitig, gratfrei und ohne Verformung arbeiten.
7. Bei mehreren gleichen Teilen kann eine Schablone
angefertigt werden. Ohne jegliche Gefahr kann mit dem
arbeitenden Messer um die gewünschte Form entlang
der Schablone gearbeitet werden. Die Führungsspitzen
an den Backen vereinfachen das exakte Schneiden am
Anriß.
8. Messer und Backen können geschliffen werden. Nach
dem Schleifen sollten die Messer und Backen neu
einjustiert werden. Zu beachten ist, daß die Spitze des
Messer am niedrigsten Punkt mindestens 2,5 mm über
den Backen steht.
9. Wenn Sie sich an unsere Anweisungen halten können
Sie mit einem Messer und den dazugehörigen Backen
ca. 200 Arbeitsstunden schneiden (abhängig vom
bearbeiteten Material).
Das Schneidegut sollte fett- und ölfrei sein!
Geräusch- / Vibrationsinformation
Messwerte ermittelt entsprechend EN 792, PNEUROP
PN8NTC1, ISO 3744, ISO 8662/1.
Der A-bewertete Geräuschpegel des Gerätes beträgt
typischerweise: Schalldruckpegel 78,2 dB (A);
Schalleistungspegel 78,9 dB (A)
Gehörschutz tragen!
Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5
m/s²
Garantie
Für Dräco Geräte gilt eine Garantieperiode ab Kaufdatum von 12 Monaten
bei gewerblichem und 24 Monaten bei nichtgewerblichem Gebrauch.
Schäden, die durch material- oder Produktionsfehler entstanden sind,
werden kostenlos durch Lieferung von Ersatzteilen oder Reparatur
behoben. Reparaturen fallen nur dann unter Garantie wenn das Gerät in
montiertem Zustand angeliefert wird. Gleichzeitig muss mitgeteilt werden,
dass ein Anspruch auf Garantie gemacht wird. Garantieleistungen bewirken
weder eine Verlängerung noch einen Neubeginn der Garantiezeit.
Ausgewechselte Teile gehen in unser Eigentum über.
Umweltschutz
Rückgewinnung von Grundstoffen statt
wegwerfen des Abfalls. Die Maschine, Zubehör und
Verpackung müssen auf eine umweltverträgliche Weise
wiederverwertet werden.
Bedienungsanleitung für Druckluftblechschere 1910, 1913 & 1920
Um Störungen beim Gebrauch von DRÄCO Blechscheren vorzubeugen, bitten wir Sie folgende Punkte
zu beachten:
Zu Ihrer Sicherheit:
1 2
1
Gefahrloses Arbeiten mit dem Gerät ist nur
möglich, wenn Sie die Bedienungsanleitung und
die Sicherheitshinweise (rote Beilage)
vollständig lesen und die darin enthaltenen
Anweisungen befolgen.
2
Beim Arbeiten stets Schutzbrille, Gehörschutz und
festes Schuhwerk tragen.
3
Arbeitshandschuhe zur Vermeidung von
Verletzungen durch Werkstoffe tragen.
 Sorgen Sie dafür, daß Sie während der Arbeit stabil
stehen.
 Tragen Sie die Maschine nicht an der Luftzufuhr.

Weitere Sicherheitshinweise siehe rote Beilage
Technische Daten:
DRÄCO Blechscheren 1910 1913
Max. Schneidleistung Art.nr.: 62030-1 62040-1
Stahl 400 N/mm² mm 1,0 1,3
V2A 600 N/mm² mm 0,7 1,0
0,4 0,7
V4A 800 N/mm² mm
NE-Metalle 250 N/mm² mm 1,5 2,0
Kleinster Radius mm 50 100
Arbeitsgeschwindigkeit m/min 9 9
Hubzahl -1 3000 3000
min
 0,18
Luftverbrauch b.6 bar/min. 3 0,18
m
Motor Nennleistung Watt 200 200
Gewicht kg 1,3 1,3
Geräuschpegel db(A) 78,2 78,2
3
 Beim jedem Unterhalt an der Maschine, während
Arbeitspausen oder wenn das Gerät nicht benutzt wird,
Luftversorgung unterbrechen.
 Das Gerät immer eingeschaltet in das Material
einführen.
 Werkstück einspannen, falls es nicht durch sein
Eigengewicht stabil liegt.
 Messer und Backen dürfen einander nicht berühren;
Gefahr des Messerbruchs.
 Die maximal erlaubten Blechstärken nicht
überschreiten, vor allem nicht beim Schneiden über
doppelte Bleche, Falz- oder Schweißnähte.
1920 Verschleißteile 1910 1913
62050-1
2,0 Messer 01011 01001
1,5 Satz Backen BG13574/1 BG10600 BG13574
1,3
Messerbolzen BG12555 BG12555 BG12555
3,0
200 Optionales Zubehör
9
3000 Streifenschneider S/01 bis 100 mm
0,18 Streifenschneider S/01 bis 250 mm
200 Streifenschneider S/01 bis 500 mm
1,3 Stützrolle Kunststoff
78,2 Stützrolle Metall
5-4-2022
1920
010135E
10059
10060
10061
BG10076
BG10077
