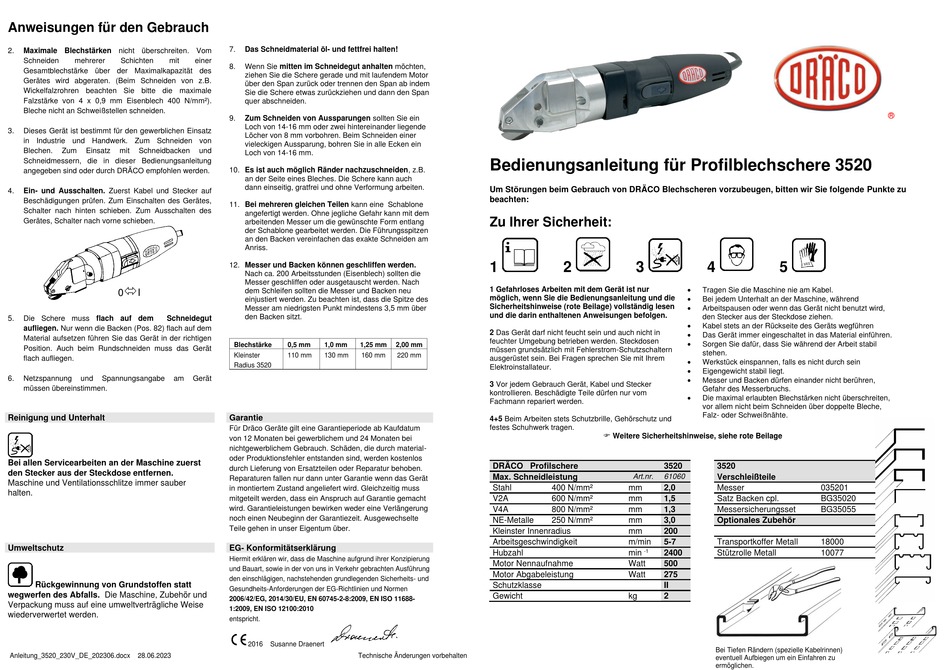

Draco 3520 Bedienungsanleitung

Anweisungen für den Gebrauch
2. Maximale Blechstärken nicht überschreiten. Vom
Schneiden mehrerer Schichten mit
Gesamtblechstärke über der Maximalkapazität des
Gerätes wird abgeraten. (Beim Schneiden von z.B.
Wickelfalzrohren beachten Sie bitte die maximale
Falzstärke von 4 x 0,9 mm Eisenblech 400 N/mm²).
Bleche nicht an Schweißstellen schneiden.
3. Dieses Gerät ist bestimmt für den gewerblichen Einsatz
in Industrie und Handwerk. Zum Schneiden von
Blechen. Zum Einsatz mit Schneidbacken
Schneidmessern, die in dieser Bedienungsanleitung
angegeben sind oder durch DRÄCO empfohlen werden.
4. Ein- und Ausschalten. Zuerst Kabel und Stecker auf
Beschädigungen prüfen. Zum Einschalten des Gerätes,
Schalter nach hinten schieben. Zum Ausschalten des
Gerätes, Schalter nach vorne schieben.

0 I
5. Die Schere muss flach auf dem Schneidegut
aufliegen. Nur wenn die Backen (Pos. 82) flach auf dem
Material aufsetzen führen Sie das Gerät in der richtigen
Position. Auch beim Rundschneiden muss das Gerät
flach aufliegen.
6. Netzspannung und Spannungsangabe am
müssen übereinstimmen.
Reinigung und Unterhalt
Bei allen Servicearbeiten an der Maschine zuerst
den Stecker aus der Steckdose entfernen.
Maschine und Ventilationsschlitze immer sauber
halten.
Umweltschutz
Rückgewinnung von Grundstoffen statt
wegwerfen des Abfalls. Die Maschine, Zubehör und
Verpackung muss auf eine umweltverträgliche Weise
wiederverwertet werden.
Anleitung_3520_230V_DE_202306.docx 28.06.2023
7. Das Schneidmaterial öl- und fettfrei halten!
einer
8. Wenn Sie mitten im Schneidegut anhalten möchten,
ziehen Sie die Schere gerade und mit laufendem Motor
über den Span zurück oder trennen den Span ab indem
Sie die Schere etwas zurückziehen und dann den Span
quer abschneiden.
9. Zum Schneiden von Aussparungen sollten Sie ein
Loch von 14-16 mm oder zwei hintereinander liegende
Löcher von 8 mm vorbohren. Beim Schneiden einer
vieleckigen Aussparung, bohren Sie in alle Ecken ein
und
Loch von 14-16 mm.
10. Es ist auch möglich Ränder nachzuschneiden, z.B.
an der Seite eines Bleches. Die Schere kann auch
dann einseitig, gratfrei und ohne Verformung arbeiten.
11. Bei mehreren gleichen Teilen kann eine Schablone
angefertigt werden. Ohne jegliche Gefahr kann mit dem
arbeitenden Messer um die gewünschte Form entlang
der Schablone gearbeitet werden. Die Führungsspitzen
an den Backen vereinfachen das exakte Schneiden am
Anriss.
12. Messer und Backen können geschliffen werden.
Nach ca. 200 Arbeitsstunden (Eisenblech) sollten die
Messer geschliffen oder ausgetauscht werden. Nach
dem Schleifen sollten die Messer und Backen neu
einjustiert werden. Zu beachten ist, dass die Spitze des
Messer am niedrigsten Punkt mindestens 3,5 mm über
den Backen sitzt.
Blechstärke 0,5 mm 1,0 mm 1,25 mm
Kleinster 110 mm 130 mm 160 mm
Radius 3520
Gerät
Garantie
Für Dräco Geräte gilt eine Garantieperiode ab Kaufdatum
von 12 Monaten bei gewerblichem und 24 Monaten bei
nichtgewerblichem Gebrauch. Schäden, die durch material-
oder Produktionsfehler entstanden sind, werden kostenlos
durch Lieferung von Ersatzteilen oder Reparatur behoben.
Reparaturen fallen nur dann unter Garantie wenn das Gerät
in montiertem Zustand angeliefert wird. Gleichzeitig muss
mitgeteilt werden, dass ein Anspruch auf Garantie gemacht
wird. Garantieleistungen bewirken weder eine Verlängerung
noch einen Neubeginn der Garantiezeit. Ausgewechselte
Teile gehen in unser Eigentum über.
EG- Konformitätserklärung
Hiermit erklären wir, dass die Maschine aufgrund ihrer Konzipierung
und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung
den einschlägigen, nachstehenden grundlegenden Sicherheits- und
Gesundheits-Anforderungen der EG-Richtlinien und Normen
2006/42/EG, 2014/30/EU, EN 60745-2-8:2009, EN ISO 11688-
1:2009, EN ISO 12100:2010
entspricht.
2016 Susanne Draenert
Technische Änderungen vorbehalten
Bedienungsanleitung für Profilblechschere 3520
Um Störungen beim Gebrauch von DRÄCO Blechscheren vorzubeugen, bitten wir Sie folgende Punkte zu
beachten:
Zu Ihrer Sicherheit:
1 2
1 Gefahrloses Arbeiten mit dem Gerät ist nur
möglich, wenn Sie die Bedienungsanleitung und die
Sicherheitshinweise (rote Beilage) vollständig lesen
und die darin enthaltenen Anweisungen befolgen.
2 Das Gerät darf nicht feucht sein und auch nicht in
feuchter Umgebung betrieben werden. Steckdosen
2,00 mm
müssen grundsätzlich mit Fehlerstrom-Schutzschaltern
220 mm
ausgerüstet sein. Bei Fragen sprechen Sie mit Ihrem
Elektroinstallateur.
3 Vor jedem Gebrauch Gerät, Kabel und Stecker
kontrollieren. Beschädigte Teile dürfen nur vom
Fachmann repariert werden.
4+5 Beim Arbeiten stets Schutzbrille, Gehörschutz und
festes Schuhwerk tragen.
DRÄCO Profilschere
Max. Schneidleistung
Stahl 400 N/mm²
V2A 600 N/mm²
V4A 800 N/mm²
NE-Metalle 250 N/mm²
Kleinster Innenradius
Arbeitsgeschwindigkeit
Hubzahl
Motor Nennaufnahme
Motor Abgabeleistung
Schutzklasse
Gewicht
3 4 5
•
Tragen Sie die Maschine nie am Kabel.
•
Bei jedem Unterhalt an der Maschine, während
•
Arbeitspausen oder wenn das Gerät nicht benutzt wird,
den Stecker aus der Steckdose ziehen.
•
Kabel stets an der Rückseite des Geräts wegführen
•
Das Gerät immer eingeschaltet in das Material einführen.
•
Sorgen Sie dafür, dass Sie während der Arbeit stabil
stehen.
•
Werkstück einspannen, falls es nicht durch sein
•
Eigengewicht stabil liegt.
•
Messer und Backen dürfen einander nicht berühren,
Gefahr des Messerbruchs.
•
Die maximal erlaubten Blechstärken nicht überschreiten,
vor allem nicht beim Schneiden über doppelte Bleche,
Falz- oder Schweißnähte.
 Weitere Sicherheitshinweise, siehe rote Beilage
3520 3520
Art.nr. 61060 Verschleißteile
mm 2,0 Messer
mm 1,5 Satz Backen cpl.
mm 1,3 Messersicherungsset
mm 3,0 Optionales Zubehör
mm 200
m/min 5-7 Transportkoffer Metall
min -1 2400 Stützrolle Metall
Watt 500
Watt 275
II
kg 2
Bei Tiefen Rändern (spezielle Kabelrinnen)
eventuell Aufbiegen um ein Einfahren zu
ermöglichen.
®
035201
BG35020
BG35055
18000
10077
