5.2

Ladestecker

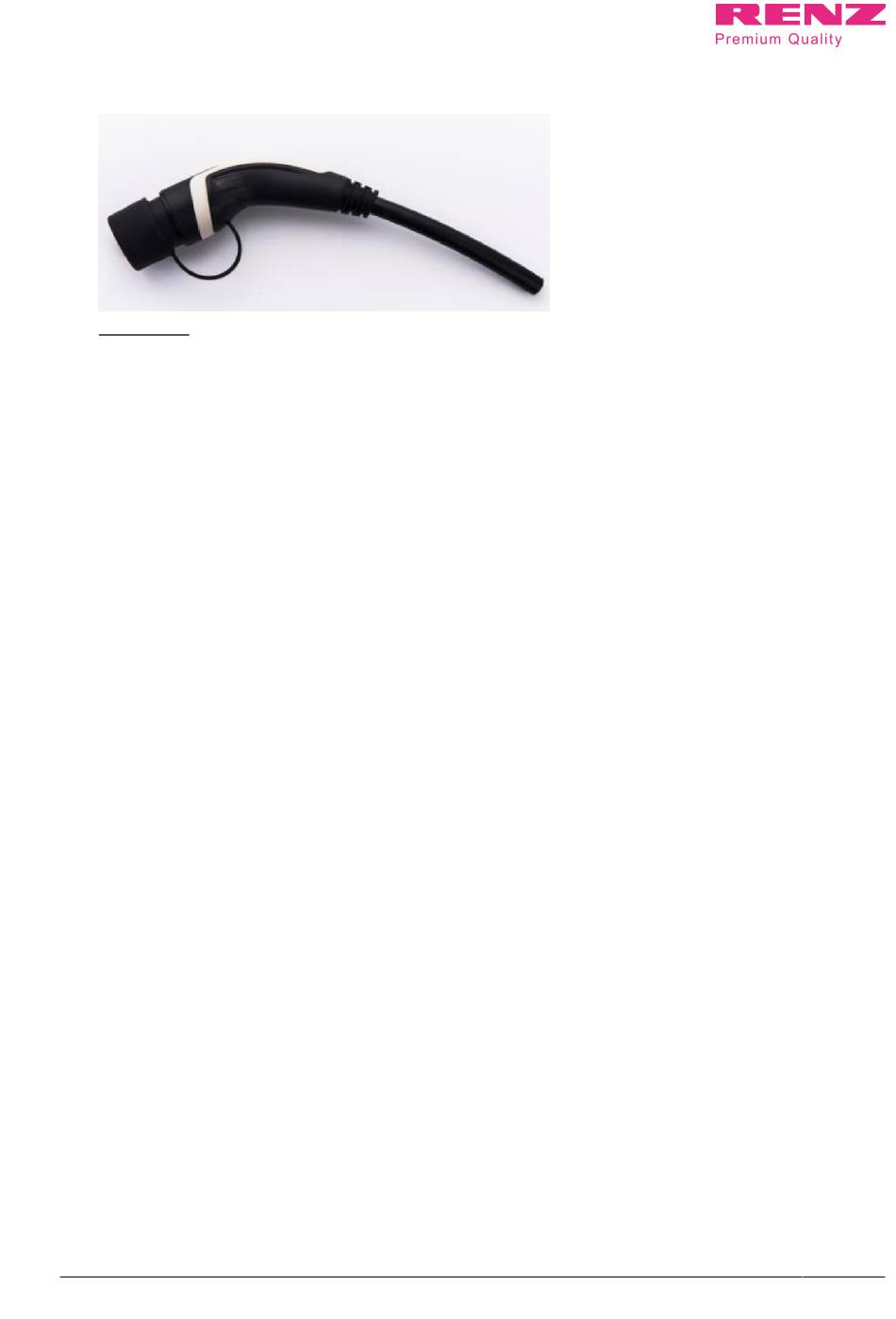

Abbildung 8
Die POWER2CAR RIM Wallbox verwendet einen Ladestecker Typ 2. Dieser findet Verwendung in Eu-
ropa und wird dort von allen gängigen Fahrzeugen unterstützt. Das zugehörige Ladekabel besitzt eine
Länge von 5m. Das gesamte Gerät inkl. des Steckers ist für 11 kW, 16 A ausgelegt.
5.3 Freigabe der Ladestation für den Ladevorgang
Je nach Ausführung kann die Ladestation frei gegeben werden.
Wenn am Freigabekontakt ab Werk eine Drahtbrücke eingebaut ist, dann ist der Ladevorgang dauer-
haft frei geschaltet.
Bei RFID erfolgt die Freigabe erst nach Vorhalten eines angelernten RFID-Transponders vor dem
RFID-Reader. Die Ladefreigabe wird durch das Aufleuchten der frontseitigen LED signalisiert. Wird die
Fahrzeugladung nicht innerhalb von 90 Sekunden nach der Freigabe gestartet, wird die Ladefreigabe
automatisch deaktiviert.
5.4

Fahrzeug laden

5.4.1 Ladevorgang starten

1. Zum Starten des Ladevorgangs muss die Ladestation POWER2CAR RIM betriebsbereit sein
(LED: Permanent WEISS).
2. Das Ladekabel ist komplett abzurollen und die Schutzkappe des Ladesteckers zu entfernen.
3. Der Ladestecker ist in die Ladesteckdose des Fahrzeugs zu stecken.
4. Das Fahrzeug erkennt die verbundene Ladestation. (Mehrfarb-LED: permanent BLAU)
5. Der Ladevorgang wird durch das Fahrzeug gestartet. (Mehrfarb-LED: permanent GRÜN)
Info: Details zum Starten oder Beenden des Ladevorgangs am Fahrzeug entnehmen Sie bitte der An-
leitung des Fahrzeugherstellers.
Bei Auslieferung mit Drahtbrücke ab Werk: Die Authentifizierung durch den Benutzer wird nicht vorge-
nommen. Durch Ein-/ Ausschalten der Sicherung kann die Ladestation Ein- oder Ausgeschaltet werden.
