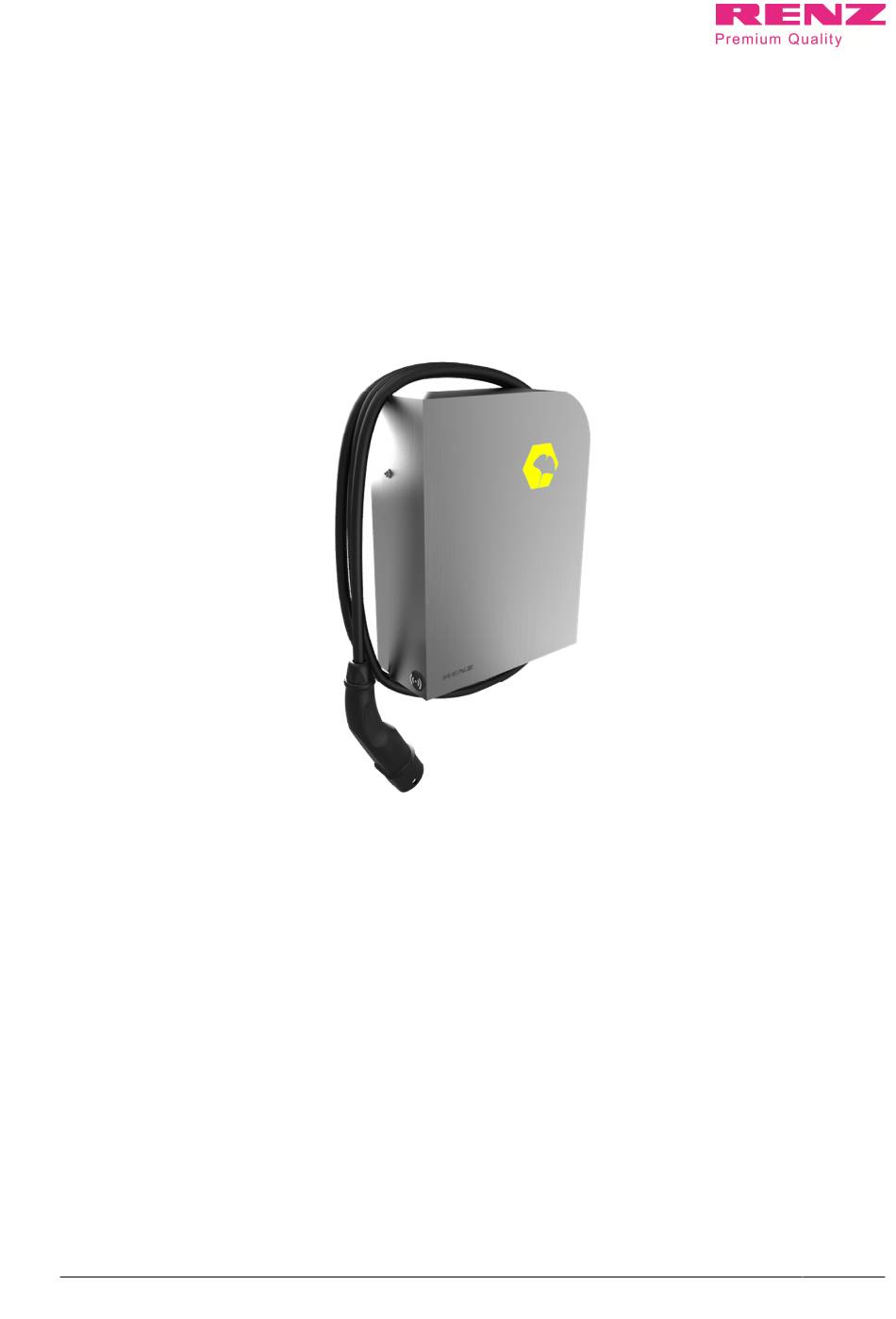

POWER2CAR STEEL CITY RFID Wallbox
Impressum
Chr. Renz GmbH
Rechbergstraße 44
73540 Heubach
Telefon: +49 (0) 7173 - 186-0
Fax: +49 (0) 7173 – 186-86
E-Mail: mail@renz.com
www.renz.com
www.renz-germany.de
Dokumentinformation
Typ:
Anleitung
Version:
1.6
Datum:
20.12.2021
Bestellnr.:
8198010101
© Chr. Renz
MR
Original Betriebsanleitung
1/24
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Renz POWER2CAR STEEL CITY RFID Wallbox
Inhaltszusammenfassung für Renz POWER2CAR STEEL CITY RFID Wallbox
- Seite 1 __________________________________________________________________________________ POWER2CAR STEEL CITY RFID Wallbox Original Betriebsanleitung Impressum Chr. Renz GmbH Rechbergstraße 44 73540 Heubach Telefon: +49 (0) 7173 - 186-0 Fax: +49 (0) 7173 – 186-86 E-Mail: mail@renz.com www.renz.com www.renz-germany.de Dokumentinformation Typ: Anleitung Version: Datum: 20.12.2021 Bestellnr.: 8198010101 ©...
-
Seite 2: Inhaltsverzeichnis
Einstellung der Stromstärke am Dip-Schalterblock .........12 4.8.1 Ladestromeinstellung ................12 4.8.2 Erhaltungsladung ..................12 RFID-Transponder anlernen ................13 Bedienung......................14 Mehrfarb-LED....................14 Ladestecker.....................15 Freigabe der Ladestation für den Ladevorgang ..........15 Fahrzeug laden ....................15 5.4.1 Ladevorgang starten ................15 5.4.2 Ladevorgang beenden ................16 Wartung......................16 Jährlich......................16 Technische Daten ..................17 © Chr. Renz 2/24... - Seite 3 Anhang Service .....................20 10.1 Abbildung LED-Codeaufkleber................20 10.2 Informationen, Hilfe und Fragen zum Produkt..........20 Anhang Zubehör ...................21 11.1 Standfuß......................21 11.2 Kabelhalter ......................22 11.2.1 Befestigung am Standfuß ..............22 11.2.2 Befestigung am Mauerwerk und Bemaßung.........23 Optionen bei Auslieferung ................24 12.1 RFID-Reader....................24 © Chr. Renz 3/24...
-
Seite 4: Sicherheit
Ausführungen der Ladestation und Dokumentationen Es gibt für die jeweiligen Ausführungen auch unterschiedliche Dokumente, die im Internet als PDF- Dateien heruntergeladen werden können unter www.renz.com. POWER2CAR STEEL kann im Freien und im überdachten Bereich verwendet werden und ist in dieser Anleitung beschrieben. -
Seite 5: Installation, Wartung Und Instandhaltung
Der Hersteller kann keine Garantie auf die Funktionssicherheit des Gerätes geben. Für Folgeschä- den wird keine Haftung übernommen. 2. Entsorgung Wird die Ladestation endgültig aus dem Betrieb genommen, sind die einzelnen Komponenten fachge- recht in einem Recyclingbetrieb zu entsorgen. © Chr. Renz 5/24... -
Seite 6: Aufbau Und Typenschild
Lage des Typenschilds 1. Lage des Typenschild Abbildung 2 In dieser Abbildung wird die Lage des Typenschilds gezeigt. Bei Fragen mit dem technischen Support, können hier die wichtigsten Daten für die Zuordnung der Ladestation abgelesen werden. © Chr. Renz 6/24... -
Seite 7: Installation
Das Gerät besitzt ein Edelstahl-Wandgehäuse, mit der das Gerät an der Wand befestigt wird. Mittels der 4 in dem Wandgehäuse vorhandenen Befestigungslöcher erfolgt die Befestigung bei Verwendung der 12 mm Dübel und 10 mm Sechskant-Holzschrauben. Dübel und Schrauben gehören zum Lieferumfang des Gerätes © Chr. Renz 7/24... -
Seite 8: Anschluss- Oder Zuleitung
Fehlerstrom, dass der in der Verteilung installierte RCD sporadisch auslöst. Folgende Fehlerstromschutzschalter sind immun gegen diese Spitzen und haben sich in der Praxis bewährt: Hersteller F204xx FS453E FS453M Döpke DFS 4B SK xx/0,03A DFS 4 xxx/0,03-EV Tabelle 2 © Chr. Renz 8/24... -
Seite 9: Überprüfung Der Fehlerstromschutzeinrichtung
Überprüfung der Fehlerstromschutzeinrichtung. Bei Betätigen wird ein 6 mA DC-Fehlerstrom generiert. Daraufhin erzeugt der DC-Wächter einen AC-Fehlerstrom, welcher den in der Hausverteilung vorhan- denen Fehlerstromschutzschalter auslöst. Diese Funktionsweise ist bei der Inbetriebnahme des Gerätes und später einmal jährlich zu überprüfen. © Chr. Renz 9/24... -
Seite 10: Elektrischer Anschluss
Bei Verwendung des RFID-Readers kann der Freigabekontakt nicht verwendet werden, da an diesem Kontakt der RFID-Reader angeschlos- sen ist. Orange Braun Netzanschluss 1-phasig: L1, N, PE 3-phasig: L1, L2, L3, N, PE Kabelverschraubung Anschlusskabel Anschlussstecker (Bei Auslieferung montiert.) Fehlerstromschutzschalter fertig montiert © Chr. Renz 10/24... -
Seite 11: Freigabekontakt
Werksseitig wird die Ladestation POWER2CAR STEEL mit einer Drahtbrücke zwischen „+“ und „IN“ der Klemmleiste (Tabelle 3 Nr. 2) des Ladereglers ausgestattet. Kundenseitig kann dieser Anschluss für eine externe Ladefreigabe verwendet werden. In diesem Fall steuert ein externer potentialfreier Kontakt die Ladefreigabe (z. B. RFID-Scanner oder Ähnliches). © Chr. Renz 11/24... -
Seite 12: Einstellung Der Stromstärke Am Dip-Schalterblock
Ladestation in die Funktion „Erhaltungsladung“ geht. Bei der Erhaltungsladung wird ein aktuell ausgeführter Ladevorgang mit einem festen Ladestrom wei- tergeführt, wenn während des Ladevorgangs der Freigabekontakt geöffnet wird. Die Erhaltungsladung wird automatisch gestoppt, wenn das Fahrzeug die Ladung beendet. © Chr. Renz 12/24... -
Seite 13: Rfid-Transponder Anlernen
Platine). In diesem Zustand können nun die neu anzulernenden Transponder vor dem Reader gehalten werden. Sobald der RFID-Reader den Transponder erkennt, wird dieser dauerhaft abgespeichert und der Teach-Modus wird beendet. Info: Bis zu 60 Transponder können beim Reader hinterlegt werden © Chr. Renz 13/24... -
Seite 14: Bedienung
1 sec Blau / 1 sec Weiß Blau / Weiß blinkend Undefinierte Spannung am CP-Kontakt eingelesen 1,5 sec Blau / 0,5 sec Weiß Blau blinkend Systemfehler (Bitte kontaktieren Sie den Hersteller!) 1 sec Blau / 1 sec Aus Tabelle 5 © Chr. Renz 14/24... -
Seite 15: Ladestecker
Info: Details zum Starten oder Beenden des Ladevorgangs am Fahrzeug entnehmen Sie bitte der Anleitung des Fahrzeugherstellers. Bei Auslieferung mit Drahtbrücke ab Werk: Die Authentifizierung durch den Benutzer wird nicht vorge- nommen. Durch Ein-/ Ausschalten der Sicherung kann die Ladestation Ein- oder Ausgeschaltet werden. © Chr. Renz 15/24... -
Seite 16: Ladevorgang Beenden
Überprüfung des Ladekabels und des Ladesteckers auf mechanischen Defekte. Überprüfung der Funktionsweise der Mehrfarb-LED. Achtung: Wird die Ladestation im öffentlichen Bereich betrieben, sind zusätzliche Wartungen entspre- chend der DGUV-Vorschrift einzuhalten! Achtung: Defekte bzw. beschädigte Komponenten sind unverzüglich auszutauschen! Achtung: Nur Original-Ersatzteile verwenden! © Chr. Renz 16/24... -
Seite 17: Technische Daten
16 A Maximale bauseitige Absicherung 20 A Typ A Fehlerstrom Schutzschalter 30 mA 6mm² mit Aderendhülsen Anschlussklemmen 10mm² ohne Aderendhülsen Bedienung und Ladeüberwachung Mehrfarben-LED Farben: Weiß, grün, blau Schnittstellen Freigabekontakt Externer potentialfreier Schließer-Kontakt RS485 19200 Baud © Chr. Renz 17/24... -
Seite 18: Eu-Konformitätserklärung Nach Niederspannungsrichtlinie 2014/35/Eu
__________________________________________________________________________________ 8. EU-Konformitätserklärung nach Niederspannungsrichtlinie 2014/35/EU Anhang IV Original-Konformitätserklärung Der Hersteller / Inverkehrbringer Chr. Renz GmbH Rechbergstraße 44 D-73540 Heubach erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Ladestation für Elektrofahrzeuge Handelsbezeichnung: POWER2CAR Modellbezeichnung: POWER2CAR STEEL RFID Seriennummer: ab 4798001002.100001 Modellbezeichnung: POWER2CAR STEEL CITY RFID Seriennummer: ab 4798001004.100001... -
Seite 19: Anhang Herstellergarantie
Informationen und Hinweise beachtet werden, wie z. B. Kapitel. Sicherheit Installation Wartung Technische Dokumentation Ein Haftungsausschluss gilt für Verschleißteile. Verschleißteile sind das Ladekabel sowie der Typ 2 Ladestecker. Die Garantie bezieht sich auf die ordnungsgemäße Funktion der Ladestation. © Chr. Renz 19/24... -
Seite 20: Anhang Service
__________________________________________________________________________________ 10.Anhang Service 10.1 Abbildung LED-Codeaufkleber Artikelnummer: 989900113 10.2 Informationen, Hilfe und Fragen zum Produkt Es werden aktuelle Informationen zu dem Produkt unter der Internetseite power2car.de bereitgestellt. © Chr. Renz 20/24... -
Seite 21: Anhang Zubehör
Die Lage des Standfuß zum Fahrzeug muss so gewählt werden, dass kein Verlängerungskabel, für das Laden des Fahrzeugs benötigt wird. Mindestanforderung für ein Fundament: Maße: 20 x 27 x 1230 cm Betongüte min.:C20/25 1. Befestigungslöcher für das Wandgehäuse. 2. Kabeldurchführung. 3. Befestigungslöcher für das Fundament. 4. Kabeleinführung durch die Bodenplatte. © Chr. Renz 21/24... -
Seite 22: Kabelhalter
Kabelhalter an dem Rohr des Standfuß angeschraubt. Die Befestigungslöcher sind am Vierkant- rohr bereits vorhanden. Dadurch kann der Kabelhalter einfach angeschraubt werden. 1. Wallbox POWER2CAR STELL / CITY. 2. Standfuß für Renz - Wallbox. 3. Kabelhalter für Renz – Wallbox. © Chr. Renz... -
Seite 23: Befestigung Am Mauerwerk Und Bemaßung
Der Kabelhalter muss so angebracht sein, dass bei der Benutzung des Kabelhalters weder die Isolie- rung des Kabels oder der Stecker beschädigt werden können. 1. POWER2CAR STEEL oder CITY. 2. Kabelhalter. 3. Ladekabel zum Fahrzeug. 4. Anschlusskabel (Hausanschluss). © Chr. Renz 23/24... -
Seite 24: Optionen Bei Auslieferung
Die Ladefreigabe wird durch das Aufleuchten der frontseitigen LED signalisiert. Wird die Fahrzeugla- dung nicht innerhalb von 90 Sekunden nach der Freigabe gestartet, wird die Ladefreigabe automatisch deaktiviert. Info: Zum Lieferumfang gehören drei RFID-Transponder. Weitere Transponder können über den Her- steller bezogen werden. © Chr. Renz 24/24...
