__________________________________________________________________________________
Impressum
Chr. Renz GmbH
Rechbergstraße 44
73540 Heubach
Telefon: +49 (0) 7173 - 186-0
Fax: +49 (0) 7173 – 186-86
E-Mail: mail@renz.com
www.renz.com
www.renz-germany.de
Dokumentinformation
Typ:
Anleitung
Version:
1.2
Datum:
20.12.2021
Bestellnr.:
8198010101
© Chr. Renz
MR

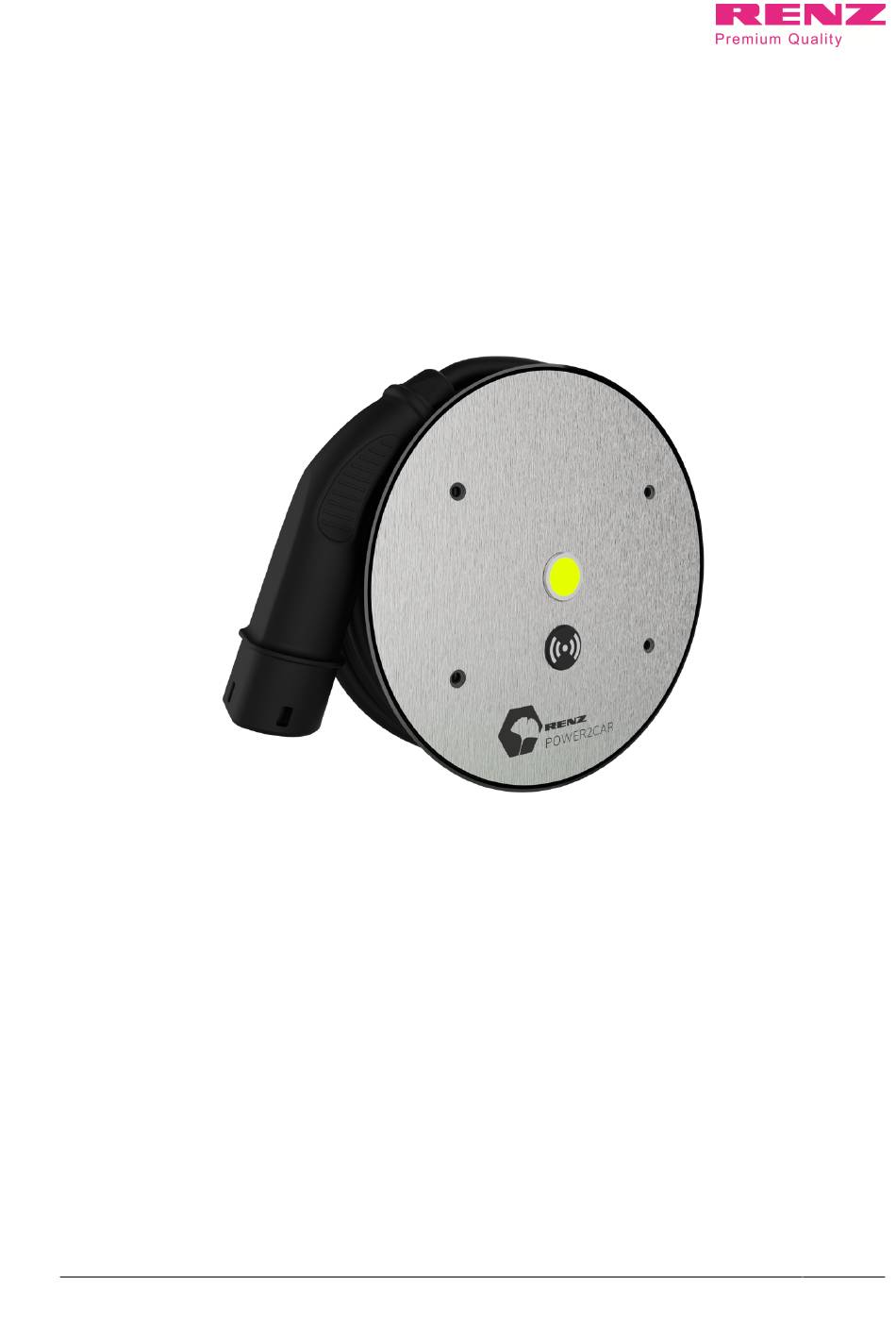

POWER2CAR RIM + RFID
Original Betriebsanleitung
1/21
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Renz POWER2CAR RIM + RFID
Inhaltszusammenfassung für Renz POWER2CAR RIM + RFID
- Seite 1 __________________________________________________________________________________ POWER2CAR RIM + RFID Original Betriebsanleitung Impressum Chr. Renz GmbH Rechbergstraße 44 73540 Heubach Telefon: +49 (0) 7173 - 186-0 Fax: +49 (0) 7173 – 186-86 E-Mail: mail@renz.com www.renz.com www.renz-germany.de Dokumentinformation Typ: Anleitung Version: Datum: 20.12.2021 Bestellnr.: 8198010101 © Chr. Renz...
-
Seite 2: Inhaltsverzeichnis
RFID-Transponder anlernen ................13 Bedienung......................14 Mehrfarb-LED....................14 Ladestecker.....................15 Freigabe der Ladestation für den Ladevorgang ..........15 Fahrzeug laden ....................15 5.4.1 Ladevorgang starten ................15 5.4.2 Ladevorgang beenden ................16 Wartung......................16 Jährlich......................16 Technische Daten ..................17 EU-Konformitätserklärung nach Niederspannungsrichtlinie 2014/35/EU Anhang IV ......................18 © Chr. Renz 2/21... - Seite 3 __________________________________________________________________________________ Anhang Herstellergarantie ................19 Anhang Service .....................20 10.1 Informationen, Hilfe und Fragen zum Produkt..........20 Anhang Zubehör ...................20 11.1 Standfuß......................20 Optionen ......................21 12.1 RFID-Reader....................21 © Chr. Renz 3/21...
-
Seite 4: Sicherheit
POWER2CAR City entspricht der POWER2CAR STEEL, jedoch ist das Anschraubgehäuse und der Kabelhalter pulverbeschichtet. Diese ist in der Anleitung von POWER2CAR STEEL mit integriert. POWER2CAR FUEL darf nur im überdachten Bereich verwendet werden, hierfür wurde eine separate Anleitung erstellt. © Chr. Renz 4/21... -
Seite 5: Installation, Wartung Und Instandhaltung
Der Hersteller kann keine Garantie auf die Funktionssicherheit des Gerätes geben. Für Folgeschä- den wird keine Haftung übernommen. 2. Entsorgung Wird die Ladestation endgültig aus dem Betrieb genommen, sind die einzelnen Komponenten fachge- recht in einem Recyclingbetrieb zu entsorgen. © Chr. Renz 5/21... -
Seite 6: Aufbau Und Typenschild
In dieser Abbildung wird auch die Lage des Typenschilds gezeigt. Bei Fragen mit dem technischen Support, können hier die wichtigsten Daten für die Zuordnung der Ladestation abgelesen werden. Das Typenschild, befindet sich seitlich an der Ladestation. Dies zeigt der rote Pfeil. © Chr. Renz 6/21... -
Seite 7: Installation
Das Gerät besitzt ein Edelstahl-Wandplatte, mit der das Gerät an der Wand befestigt wird. Mittels der 2 in der Wandplatte vorhandenen Befestigungslöcher erfolgt die Befestigung bei Verwendung der 12 mm Dübel und 10 mm Sechskant-Holzschrauben. Dübel und Schrauben gehören zum Lieferumfang des Gerätes © Chr. Renz 7/21... -
Seite 8: Anschluss- Oder Zuleitung
Fehlerstrom, dass der in der Verteilung installierte RCD sporadisch auslöst. Folgende Fehlerstromschutzschalter sind immun gegen diese Spitzen und haben sich in der Praxis bewährt: Hersteller F204xx FS453E FS453M Döpke DFS 4B SK xx/0,03A DFS 4 xxx/0,03-EV Tabelle 2 © Chr. Renz 8/21... -
Seite 9: Überprüfung Der Fehlerstromschutzeinrichtung
Überprüfung der Fehlerstromschutzeinrichtung. Bei Betätigen wird ein 6 mA DC-Fehlerstrom generiert. Daraufhin erzeugt der DC-Wächter einen AC-Fehlerstrom, welcher den in der Hausverteilung vorhan- denen Fehlerstromschutzschalter auslöst. Diese Funktionsweise ist bei der Inbetriebnahme des Gerätes und später einmal jährlich zu überprüfen. © Chr. Renz 9/21... -
Seite 10: Elektrischer Anschluss
Bei Verwendung des RFID-Readers kann der Freigabekontakt nicht verwendet werden, da an diesem Kontakt der RFID-Reader angeschlos- sen ist. Orange Braun Netzanschluss 1-phasig: L1, N, PE 3-phasig: L1, L2, L3, N, PE Kabelverschraubung Anschlusskabel Anschlussstecker (Bei Auslieferung montiert.) Fehlerstromschutzschalter fertig montiert © Chr. Renz 10/21... -
Seite 11: Freigabekontakt
Werksseitig wird die Ladestation POWER2CAR RIM mit einer Drahtbrücke zwischen „+“ und „IN“ der Klemmleiste (Tabelle 3 Nr. 2) des Ladereglers ausgestattet. Kundenseitig kann dieser Anschluss für eine externe Ladefreigabe verwendet werden. In diesem Fall steuert ein externer potentialfreier Kontakt die Ladefreigabe (z. B. RFID-Scanner oder Ähnliches). © Chr. Renz 11/21... -
Seite 12: Einstellung Der Stromstärke Am Dip-Schalterblock
Ladestation in die Funktion „Erhaltungsladung“ geht. Bei der Erhaltungsladung wird ein aktuell ausgeführter Ladevorgang mit einem festen Ladestrom wei- tergeführt, wenn während des Ladevorgangs der Freigabekontakt geöffnet wird. Die Erhaltungsladung wird automatisch gestoppt, wenn das Fahrzeug die Ladung beendet. © Chr. Renz 12/21... -
Seite 13: Rfid-Transponder Anlernen
Platine). In diesem Zustand können nun die neu anzulernenden Transponder vor dem Reader gehalten werden. Sobald der RFID-Reader den Transponder erkennt, wird dieser dauerhaft abgespeichert und der Teach-Modus wird beendet. Steckdose (2) für Verbindungskabel. Info: Bis zu 60 Transponder können beim Reader hinterlegt werden. © Chr. Renz 13/21... -
Seite 14: Bedienung
1 sec Blau / 1 sec Weiß Blau / Weiß blinkend Undefinierte Spannung am CP-Kontakt eingelesen 1,5 sec Blau / 0,5 sec Weiß Blau blinkend Systemfehler (Bitte kontaktieren Sie den Hersteller!) 1 sec Blau / 1 sec Aus Tabelle 5 © Chr. Renz 14/21... -
Seite 15: Ladestecker
Info: Details zum Starten oder Beenden des Ladevorgangs am Fahrzeug entnehmen Sie bitte der An- leitung des Fahrzeugherstellers. Bei Auslieferung mit Drahtbrücke ab Werk: Die Authentifizierung durch den Benutzer wird nicht vorge- nommen. Durch Ein-/ Ausschalten der Sicherung kann die Ladestation Ein- oder Ausgeschaltet werden. © Chr. Renz 15/21... -
Seite 16: Ladevorgang Beenden
Überprüfung des Ladekabels und des Ladesteckers auf mechanischen Defekte. Überprüfung der Funktionsweise der Mehrfarb-LED. Achtung: Wird die Ladestation im öffentlichen Bereich betrieben, sind zusätzliche Wartungen entspre- chend der DGUV-Vorschrift einzuhalten! Achtung: Defekte bzw. beschädigte Komponenten sind unverzüglich auszutauschen! Achtung: Nur Original-Ersatzteile verwenden! © Chr. Renz 16/21... -
Seite 17: Technische Daten
16 A Maximale bauseitige Absicherung 20 A Typ A Fehlerstrom Schutzschalter 30 mA 6mm² mit Aderendhülsen Anschlussklemmen 10mm² ohne Aderendhülsen Bedienung und Ladeüberwachung Mehrfarben-LED Farben: Weiß, grün, blau Schnittstellen Freigabekontakt Externer potentialfreier Schließer-Kontakt RS485 19200 Baud © Chr. Renz 17/21... -
Seite 18: Eu-Konformitätserklärung Nach Niederspannungsrichtlinie 2014/35/Eu
__________________________________________________________________________________ 8. EU-Konformitätserklärung nach Niederspannungsrichtlinie 2014/35/EU Anhang IV Original-Konformitätserklärung Der Hersteller / Inverkehrbringer Chr. Renz GmbH Rechbergstraße 44 D-73540 Heubach erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Ladestation für Elektrofahrzeuge Handelsbezeichnung: POWER2CAR Modellbezeichnung: POWER2CAR RIM Seriennummer: ab 4798001030.100001 Modellbezeichnung: POWER2CAR RIM | RFID Seriennummer: ab 4798001031.100001... -
Seite 19: Anhang Herstellergarantie
Informationen und Hinweise beachtet werden, wie z. B. Kapitel. Sicherheit Installation Wartung Technische Dokumentation Ein Haftungsausschluss gilt für Verschleißteile. Verschleißteile sind das Ladekabel sowie der Typ 2 Ladestecker. Die Garantie bezieht sich auf die ordnungsgemäße Funktion der Ladestation. © Chr. Renz 19/21... -
Seite 20: Anhang Service
Hierzu muss ein stabiler Untergrund vorhanden sein. Die Lage des Standfuß zum Fahrzeug muss so gewählt werden, dass kein Verlängerungskabel, für das Laden des Fahrzeugs benötigt wird. Mindestanforderung für ein Fundament: Maße: 40 x 40 x 80 cm Betongüte min.:C20/25 © Chr. Renz 20/21... -
Seite 21: Optionen
Die Ladefreigabe wird durch das Aufleuchten der frontseitigen LED signalisiert. Wird die Fahrzeugla- dung nicht innerhalb von 90 Sekunden nach der Freigabe gestartet, wird die Ladefreigabe automatisch deaktiviert. Info: Zum Lieferumfang gehören drei RFID-Transponder. Weitere Transponder können über den Her- steller bezogen werden. © Chr. Renz 21/21...
