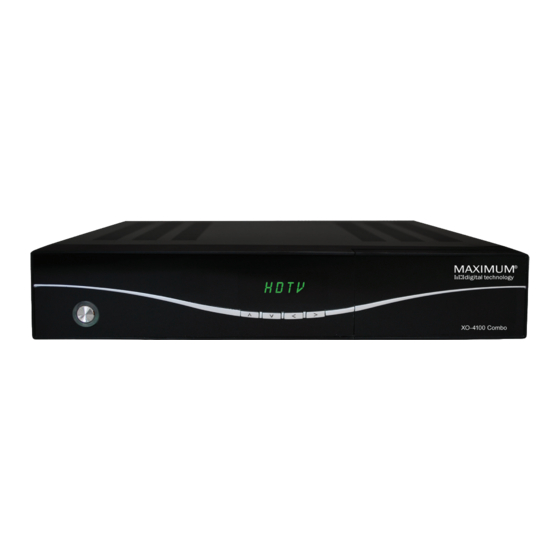

MAXIMUM XO-4100
Combo
English
Deutsch
Dansk
Svenska
User manual
Gebrauchsanleitung
Brugervejledning
Användarhandbok
MAXIMUM XO-4100
Combo
Item no.: 7867

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Maximum XO-410 combo

  • Seite 1 MAXIMUM XO-4100 Combo Item no.: 7867 MAXIMUM XO-4100 Combo English User manual Deutsch Gebrauchsanleitung Dansk Brugervejledning Svenska Användarhandbok...
  • Seite 38 DEUTSCH INHALT 1. SICHERHEITSHINWEISE ................2 2. QUICK SETUP ....................4 3. HAUPTFUNKTIONEN ..................5 4. WIE SCHLIESSE ICH MEINEN RECEIVER AN ..........6 5. HARDWARE BESCHREIBUNG: ..............8 5.5 START-UP GUIDE ..................12 6. TV SEHEN ..................... 17 7. HAUPTMENÜ ....................22 8.
  • Seite 39: Sicherheitshinweise

    DEUTSCH 1. SICHERHEITSHINWEISE Dieses Produkt wurde unter Berücksichtigung internationaler Sicherheitsstandards hergestellt. Bitte lesen Sie die folgenden Sicherheitshinweise. Spannungsversorgung: 90-260V AC 50/60Hz Betreiben Sie das Gerät nur an Stromnetzten die der Spezifikation auf dem Schild entsprechen. Sollten Sie nicht sicher sein bezüglich der Spannungsversorgung, konsultieren Sie bitte ihren Stromversorger.
  • Seite 40 DEUTSCH Gewitter und nicht Benutzung: Trennen Sie das Gerät vom Stromnetz wenn Sie es längere Zeit nicht benutzen oder während. Das schützt vor Beschädigungen durch Überspannung und Blitzschäden. Fremdkörper/Gegenstände: Führen Sie keine Gegenstände in die Öffnungen des Receivers. Das kann zu Stromschlägen und Schäden am Gerät führen.
  • Seite 41: Quick Setup

    DEUTSCH 2. QUICK SETUP 1. Vollständigkeit prüfen Bitte prüfen Sie die Verpackung auf Vollständigkeit, es ist enthalten: Receiver, Fernbedienung, Bedienungsanleitung, 2 Batterien 2. Verbinden Sie den Receiver mit dem Fernseher Schließen Sie den Receiver an den TV an. Details dazu finden Sie im Handbuch Kapitel 4.
  • Seite 42: Hauptfunktionen

    DEUTSCH 3. Hauptfunktionen • SD / HDTV Unterstützung (MPEG4 AVC/H.264) • Benutzerfreundliche Installation • 1 Common Interface Steckplatz • 1 Conax CAS7 Kartenleser • USB PVR Funktion (mit externer HDD) Time Shift Modus (mit externer HDD) 1 Kanal aufzeichnen, 2.Kanal auf dem selben Transponder/MUX ansehen (mit externer HDD) •...
  • Seite 43: Wie Schliesse Ich Meinen Receiver An

    DEUTSCH 4. Wie schließe ich meinen Receiver an Bitte beachten: HDTV Signale können nicht über FBAS oder Scart übertragen werden. Für höchste Bildqualität verwenden Sie bitte den HDMI Anschluss. 4.1 Anschluss des Receiver an den TV via HDMI und Scart Kabel Schließen Sie das Koaxkabel an den “LNB IN”...
  • Seite 44: Anschluss Des Receiver An Den Tv Via Cinchkabel

    DEUTSCH 4.2 Anschluss des Receiver an den TV via Cinchkabel Schließen Sie das Koaxkabel an den “LNB IN” Anschluss auf der Geräterückseite. Schließen Sie das Kabel der DVB-T Antenne an den “ANT IN” Anschluss Verbinden Sie die Video und Audio R/L Buchsen mittels Cinchkabel mit den korrespondierenden Buchsen am TV Gerät.
  • Seite 45: Hardware Beschreibung

    DEUTSCH 5. HARDWARE BESCHREIBUNG: 5.1 Fernbedienung POWER. Mit dieser Taste schalten Sie den Receiver ein respektive in Standby. MUTE. Mit dieser Taste schalten Sie den Stumm und durch nochmaliges drücken wieder ein. HELP: Optionale Funktion TV FORMAT: Mit dieser Taste ändern Sie das Bildschirmformat.
  • Seite 46 DEUTSCH CURSOR LEFT: Lautstärkeregelung im Live TV, Navigation und Auswahl in Menüs. CURSOR RIGHT: Lautstärkeregelung im Live TV, Navigation und Auswahl in Menüs. CURSOR DOWN: Kanalwechsel im Live TV oder Kanalliste und Navigation in Menüs. OK / ENTER: Aufrufen der Kanalliste im Live TV. In Menüs Bestätigung oder sichern von Einstellungen.
  • Seite 47 DEUTSCH 5.2 Gerätefront 1. VF-Display Zeigt im Betrieb den Kanalnamen an. 2. POWER KEY Mit dieser Taste schalten Sie den Receiver ein respektive in Standby Standby leuchtet die LED. 3. / 4. CH - / CH + Zur Kanalanwahl TV-/Radio 5.
  • Seite 48: Geräterückseite

    DEUTSCH 5.3 Geräterückseite NAME FUNKTION LNB OUT Durchschleifausgang des Sat. Signals LNB IN Eingang für Sat. Signal YpbPr Komponenten Ausgang ANT IN Eingang für DVB-T Antenne ANT OUT Durchschleifausgang für DVB-T EXT. IR Eingang für ext. IR Sensor (Nur original Teil) S/PDIF Optischer Digital Audio Ausgang...
  • Seite 49: Start-Up Guide

    DEUTSCH 5.5 Start-up Guide Schritt 1 Wählen Sie ihre Sprache Navigieren Sie mit den Pfeil Hoch und RUNTER Tasten und bestätigen die Auswahl mit OK oder der Blauen Taste. Schritt 2 Wählen Sie ihre Region (Zeit und Zeitzone) Benutzen Sie die Pfeil Hoch und RUNTER Tasten um zwischen den 3 Menüpunkten zu wechseln.
  • Seite 50 DEUTSCH Schritt 4 A1 (nur wenn Satellit gewählt wurde) Wählen Sie den gewünschten Satelliten Navigieren Sie mit den Pfeiltasten (HOCH/RUNTER) zum gewünschten Satelliten und bestätigen die Eingabe mit der OK Taste oder der Blauen Taste. Sollten Sie Astra 19,2E Auswählen lädt der Receiver eine vorinstallierte Kanalliste.
  • Seite 51 DEUTSCH Schritt 4 B1 Installation – Kabel (Nur wenn Kabel ausgewählt wurde) Hier finden Sie die folgenden Optionen: Anbieter, Manuelle Suche, Standartsuche. Navigieren Sie mit den Pfeiltasten. Sollten Sie manuelle Suche gewählt haben, können Sie die Kriterien für den Suchlauf festlegen. Die Daten erhalten Sie von ihrem Kabelanbieter. -Frequenz: Geben Sie die Frequenz in MHz ein.
  • Seite 52 DEUTSCH Schritt 4 C1 (Nur wenn Antenne ausgewählt wurde Automatische Kanalsuche In diesem Menü finden Sie die Einstellungen für die DVB-T Suche. Navigieren Sie im Menü mit den Pfeiltasten. -RF Startkanal: Bitte nur ändern wenn Sie die Frequenz des Startkanals kennen. -RF End Kanal: Bitte nur ändern wenn Sie die Frequenz des Endkanals kennen...
  • Seite 53 DEUTSCH Schritt 4 C2 Kabelsuche Standartsuche Der Receiver wird eine automatische Kanalsuche durchführen. Die Suche kann jederzeit durch drücken der Menütaste abgebrochen werden.. Manuelle Kabelsuche HINWEIS! Nicht jeder Anbieter unterstützt LCN. -Frequenz: Geben Sie die Frequenz in MHz ein. -Symbolrate: Geben Sie die Symbolrate Kbps ein.
  • Seite 54: Tv Sehen

    DEUTSCH 6. TV Sehen Dieses Kapitel beschreibt wie Sie mit dem Receiver TV oder Radioprogramme sehen/hören können. Dank der digitalen Übertragung sind extra Funktionen wie Programmvorschau und Informationen zur Sendung verfügbar. Zusätzlich können digital übertragene Sender über Untertitel und verschiedene Tonspuren verfügen. Allgemeine Funktionen Benutzen Sie die CHANNEL UP oder CHANNEL DOWN Tasten um •...
  • Seite 55 DEUTSCH 6.3 EPG (Elektronische Programmvorschau) Laufendes & folgendes Programm sowie 7 Tage Vorschau Die EPG Applikation wird mit der EPG Taste gestartet. Der EPG ist in zwei Ebenen gegliedert. Die erste Ebene bietet einen Überblick über das laufende und folgende Programm der nächsten 12 Kanäle in der Kanalliste.
  • Seite 56: Epg-Timer (Programmierung Via Epg)

    DEUTSCH Navigation in der zweiten Ebene des EPG Wenn Sie die grüne Taste drücken, gelangen Sie in das EPG-Untermenü. Hier erhalten Sie komplette Informationen zu den von Ihnen gewählten Kanälen. Mit den Navigationstasten können die Informationen über die verschiedenen Events abgerufen werden. Sie können durch das EPG chronologisch navigieren.
  • Seite 57: Videotext

    DEUTSCH 6.5 Videotext Mittels der blauen Videotext-Taste der Fernbedienung aktivieren Sie den Videotext, soweit vom Provider ausgestrahlt. Die folgenden Funktionen stehen Ihnen beim Videotext zur Verfügung: Nach kurzer Zeit erscheint automatisch die Leitseite 100. • Unterseiten können mit dem Ziffernblock auf der Fernbedienung •...
  • Seite 58: Wiedergaben

    DEUTSCH 6. 6. 4 Wiedergaben Nach dem Aufruf der Wiedergabeliste sehen Sie eine Übersicht der Aufnahmen, die auf dem externen Datenträger getätigt wurden. Nutzen Sie die Navigationstasten auf Ihrer Fernbedienung, um eine Sendung auszuwählen. Drücken Sie OK, um die Wiedergabe zu starten. Mit der blauen Taste können Sie Aufnahmen umbenennen, mit der roten Taste löschen Sie Aufnahmen und mit der...
  • Seite 59: Hauptmenü

    DEUTSCH 7. HAUPTMENÜ Das Hauptmenü erreichen Sie mit der Menü-Taste auf der Fernbedienung. Dieses gibt Ihnen Zugriff zu den wichtigsten Einstellungsmöglichkeiten des Geräts. Jeder einzelne Menüpunkt kann noch weitere Untermenüs besitzen. Die folgenden Hauptmenüs erreichen Sie hier: • Kanalliste • Installation •...
  • Seite 60: Kanäle Bearbeiten

    DEUTSCH 8. Kanäle bearbeiten 8.1 Kanalliste erstellen (Kanäle verschieben) Mit diesem Menü können Sie Kanallisten erstellen oder Kanäle innerhalb der Kanallisten verschieben. Drücken Sie die Menütaste und gehen dann auf “Edit Channels” und bestätigen Sie die Wahl mit OK. Verschieben Sie nun einen oder mehrere Kanäle mit der weißen Taste auf der Fernbedienung.
  • Seite 61: Favoriten Bearbeiten

    DEUTSCH 8.2 Favoriten bearbeiten Mit diesem Menü ist es Ihnen möglich, eine Liste mit bevorzugten Kanälen (Favoriten) zu erstellen. Nutzen Sie die Umschalttasten auf der Fernbedienungen, um zwischen der normalen Kanalliste und Ihren persönlichen Favoriten zu wechseln. Wenn der Cursor auf der linken Seite auf einem Kanal steht, erstellen und bearbeiten Sie die Favoritenliste wie folgt: Hinzufügen (Rot): Der Kanal wird der Favoritenliste hinzugefügt A_Z (Grün): Alphabetisches Sortieren der Kanäle...
  • Seite 62: Installation

    DEUTSCH 9. INSTALLATION Aktionen und Einstellungen dieses Menüs: • Automatische Suche Satellit • Manuelle Suche Satellit • Automatische Suche Terrestrisch • Manuelle Suche Terrestrisch • Automatische Suche Kabel • Manuelle Suche Kabel • Fortschrittlich Suche Kabel • Werkseinstellung 9.1 Automatische Suche Satellit Um mit der automatischen Suche zu beginnen, stellen Sie sicher, dass die Antenneneinstellungen korrekt sind und...
  • Seite 63: Standardeinstellungen

    DEUTSCH 9.3 Einstellungen Satelliten ändern. Drücken Sie die grüne Taste und ändern Sie die Daten des ausgewählten Satelliten. 9. 4 Suche nach terrestrischen Sendern Die automatische Suche starten Sie, nachdem Sie die Region ausgewählt haben, mit der roten Taste. Manuelle Suche: •...
  • Seite 64: Einstellungen

    DEUTSCH 10. EINSTELLUNGEN Nutzen Sie den Cursor auf der Fernbedienung um die folgenden Einstellungen zu ändern: - Sprache - Datum und Uhrzeit - Jugendschutz - A/V Einstellungen - OSD Einstellungen Wählen Sie ein Untermenü und drücken Sie OK, um in das nächste Menü zu gelangen.
  • Seite 65 DEUTSCH 10.4 Jugendschutz Wenn Sie die Einstellungen für den Jugendschutz ändern wollen, müssen Sie eine PIN eingeben. Die Standard-Pin lautet 0000! • Change PIN code: Mit dieser Funktion können Sie die PIN ändern. • New PIN: Mit dieser Funktion können Sie die PIN neu vergeben •...
  • Seite 66: Osd Einstellungen

    DEUTSCH - COMP SD: Wählen Sie diesen Punkt, wenn Sie Ihr TV über YPbPr in SD betreiben. • Aspect ratio: Wählen Sie zwischen 4:3 und 16:9 (widescreen). • Display Format: Wenn Sie die Aspect ratio auf 4:3 eingestellt haben, können Sie die Ausgabe von 16:9 Sendungen an Ihren TV anpassen. Folgende Optionen stehen zur Verfügung: - Pan &...
  • Seite 67: Multimedia (Nur Mit Angeschlossener, Betriebsbereiter Festplatte)

    DEUTSCH 11. MULTIMEDIA (nur mit angeschlossener , betriebsbereiter Festplatte) In diesem Menü dreht sich alles um das Zusammenspiel mit einer externen Festplatte • Timerliste • Festplatten-Einstellungen • Festplatten-Eigenschaften 11. 1 Timerliste Eine Liste von angelegten Timern. Zu diesem Zeitpunkt wacht das Gerät aus dem Standby auf und schaltet auf den entsprechenden Kanal.
  • Seite 68 DEUTSCH 11.3 Festplatten-Eigenschaften Dieses Menü gibt Ihnen Auskunft über die Daten der angeschlossenen Festplatte. HDD Information: Zeigt Ihnen die Festplatten-Informationen, die Kapazität und den noch vorhandenen Speicherplatz an. HDD Speed: Prüft, ob die Festplatte hinsichtlich der Geschwindigkeit den Anforderungen entspricht. Formatting: Nach einer Bestätigungsabfrage wird die angeschlossene Festplatte formatiert.
  • Seite 69: Common Interface

    DEUTSCH 12. COMMON INTERFACE Das Gerät verfügt über einen Schacht, der ein Common Interface (CI) aufnehmen kann 1. Öffnen Sie die Klappe am Front-Panel 2. Stecken Sie die Karte in das CI-Modul und führen Sie das CI-Modul in den Schacht ein Überprüfen Sie mittels des Menüs CI- Modul die korrekte Installation 13.
  • Seite 70: System

    DEUTSCH 14. SYSTEM In diesem Menü finden Sie verschiedene Informationen über den Receiver sowie die aktuelle Firmware-Version. 14.1 Software Upgrade Das Gerät unterstützt ein Upgrade via USB. So gehen Sie dabei vor: Kopieren Sie die neue Firmware in das Hauptverzeichnis des USB-Mediums Nach dem Anschluss des USB-Mediums wird das Gerät Sie auf neu gefundene Firmware hinweisen.
  • Seite 71: Fehlerbeseitigung

    DEUTSCH 15. Fehlerbeseitigung Problem Mögliche Ursachen Lösungsvorschlag LED am Kontrollieren Sie, ob das Frontpanel Stromanschluss fehlerhaft Gerät korrekte Stromzufuhr leuchtet nicht erhält. Kein Bild oder Die Kabel für Audio und/oder Verbinden Sie das Gerät kein Ton Video wurden falsch oder korrekt: Achten Sie dabei nicht korrekt verbunden auf die Anschlüsse SCART,...
  • Seite 72: Hersteller Information

    DEUTSCH 16. Hersteller Information Sehr geehrte Kunden, Sollte Ihr Händler Ihnen bei einem technischen Problem nicht weiter helfen können, wenden Sie sich bitte an unseren technischen Support. 17. WEEE Richtige Entsorgung des Produktes (Elektroschrott & Elektrogeräteabfall) (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennsystemen) Diese auf dem Produkt oder in den Unterlagen zu ihm zu findende Kennzeichnung zeigt an, dass es nach Ablauf seiner Betriebszeit...
