ABBILDUNGEN
MAXI POWER 150
8.4 STROM 8.4 STROM– – – – UND SPANNUNGSKURVEN ( 8.4 STROM 8.4 STROM UND SPANNUNGSKURVEN ( UND SPANNUNGSKURVEN (VOLTS UND SPANNUNGSKURVEN (

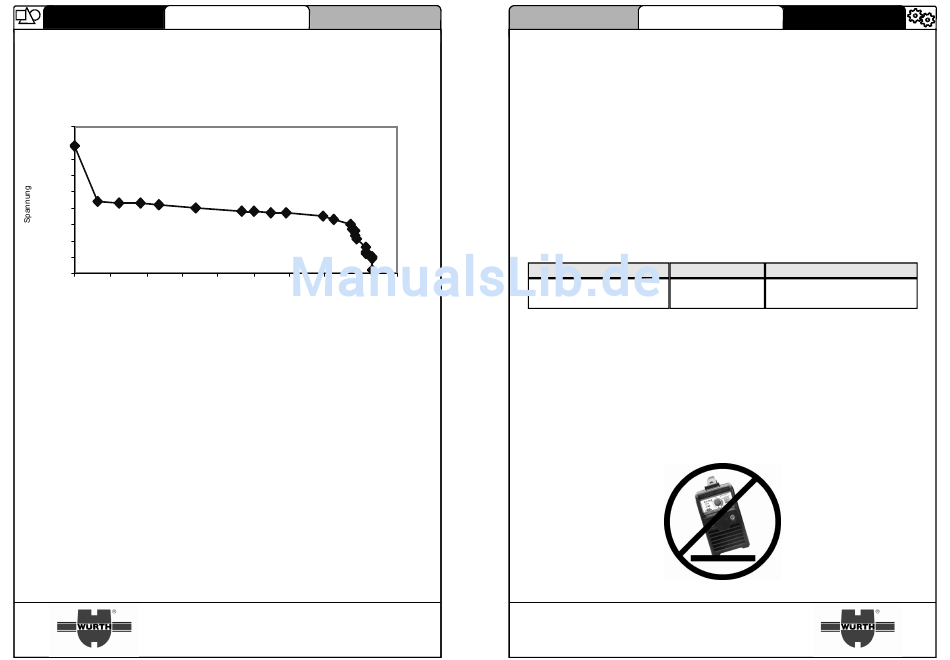

Statische Kurve MAXI POWER 150 (Höchstregulierung)
90
80
70
60
50
40
30
20
10
0
0 20 40 60
46
DEUTSCH
VOLTS VOLTS- - - - AMPERE VOLTS AMPERE AMPERE AMPERES S S S ) ) ) )
80 100 120 140 160
Strom
Würth Srl – Via Stazione n° 51-53 – 36044
Egna (BZ) - ITALY
TEL. +39 0471 828 111 – FAX. +39 0471 828 600
E-mail: vendite@wuerth.com
http: www.wuerth.it
ITALIANO
E' importante che il gruppo elettrogeno soddisfi le condizioni riportate nei punti 1 e 2.
E' sconsigliato impiegare queste macchine con gruppi elettrogeni che non rispettino queste condizioni
poiché potrebbero danneggiarsi.
ATTENZIONE: ACCENDERE IL GENERATORE SOLO DOPO CHE IL GRUPPO ELETTR.
COLLEGAMENTO
- Prima di effettuare connessioni elettriche tra il generatore di corrente e l'interruttore di linea, accertarsi
che quest'ultimo sia aperto.
- Il quadro di distribuzione deve essere conforme alle normative vigenti nel paese di utilizzo.
- L' impianto di rete deve essere di tipo industriale.
- Il cavo multipolare è provvisto di una spina tipo G32 (Schuko) a norma UNI 47 166/68.
- Predisporre una apposita presa che preveda l'alloggiamento di conduttori da 1.5 mm².
- Per i cavi più lunghi maggiorare opportunamente la sezione del conduttore.
- A monte, l'apposita presa di rete dovrà avere un adeguato interruttore munito di fusibili ritardati.
- In caso di rottura del cavo di alimentazione, la sostituzione deve avvenire in un centro di assistenza
qualificato.
MAXI POWER 150
180

4.2 MESSA A TERRA

4.2 MESSA A TERRA 4.2 MESSA A TERRA 4.2 MESSA A TERRA
- Per la protezione degli utenti la saldatrice dovrà essere assolutamente collegata correttamente all'im-
pianto di terra (NORMATIVE INTERNAZIONALI DI SICUREZZA).
- E' indispensabile predisporre una buona messa a terra tramite il conduttore giallo-verde del cavo di
alimentazione, onde evitare scariche dovute a contatti accidentali con oggetti messi a terra.
- Lo chassis (che è conduttivo) è connesso elettricamente con il conduttore di terra; non collegare corret-
tamente a terra l' apparecchiatura può provocare shock elettrici pericolosi per l'utente.
4.3 AVVERTENZA POSIZIONAMENTO PRECARIO 4.3 AVVERTENZA POSIZIONAMENTO PRECARIO 4.3 AVVERTENZA POSIZIONAMENTO PRECARIO 4.3 AVVERTENZA POSIZIONAMENTO PRECARIO
Se il generatore cade può causare infortuni.
Non mettere in funzione o spostare il generatore nel caso si trovi in posizione precaria. Non posi-
zionare il generatore su piani inclinati superiori a 10°.
Würth Srl – Via Stazione n° 51-53 – 36044
Egna (BZ) - ITALY
TEL. +39 0471 828 111 – FAX. +39 0471 828 600
E-mail: vendite@wuerth.com
http: www.wuerth.it
MAXI POWER 150
E' STATO AVVIATO
MODELLO TENSIONE/FASI
1 fase 230/240V
DESCRIZIONE
TECNICA
FUSIBILE RIT.
16 A T
