FIGURE MAXI POWER 150

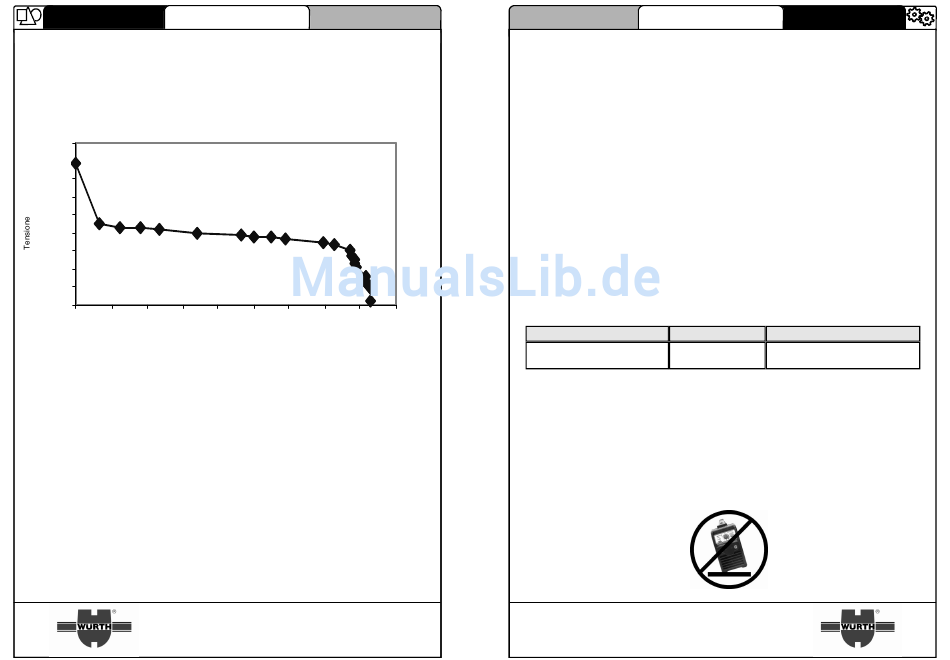

8.4 CURVA TENSIONE 8.4 CURVA TENSIONE – – – – CORRENTE ( 8.4 CURVA TENSIONE 8.4 CURVA TENSIONE CORRENTE ( CORRENTE ( CORRENTE (VOLTS
Curva statica MAXI POWER 150 (Regolazione al massimo)
90
80
70
60
50
40
30
20
10
0
0 20 40 60
20
ITALIANO
VOLTS- - - - AMPERES) VOLTS VOLTS AMPERES) AMPERES) AMPERES)
80 100 120 140 160
Corrente
Würth Srl – Via Stazione n° 51-53 – 36044
Egna (BZ) - ITALY
TEL. +39 0471 828 111 – FAX. +39 0471 828 600
E-mail: vendite@wuerth.com
http: www.wuerth.it
DEUTSCH
- Spitzenstrom der Wechselstromwelle 423 V WS
- Frequenz der Wechselstromwelle 50 und 60 Hz.
- RMS-Spannung der Wechselstromwelle über 180 V WS
Es ist von grundlegender Bedeutung, dass das Stromerzeugungsaggregat den in den Punkten 1 und 2
aufgeführten Voraussetzungen gerecht wird.
Von der Verwendung andersartiger Stromerzeugungsaggregaten, die diese Voraussetzungen nicht
erfüllen, ist abzuraten, da sie zu Schäden an der Maschine führen können.
ACHTUNG: DEN GENERATOR ERST NACH STARTEN DES STROMERZEUGUNGSAGGREGATS

ANSCHLUSS

- Überzeugen Sie sich vor dem Durchführen der elektrischen Anschlüsse zwischen Stromgenerator und
Leitungsschalter, dass letzterer offen steht.
- Die Verteilertafel muss den jeweiligen, im Betreiberland geltenden Bestimmungen gerecht werden.
- Das Stromnetz muss für Industriezwecke ausgelegt sein.
- Das mehrpolige Kabel ist mit einem Stecker vom Typ G32 (Schuko) gemäß den Normen UNI 47
166/68 versehen.
- Sorgen Sie für eine geeignete Steckdose, die Kabeln mit Leitern von 1.5 mm² Querschnitt aufnehmen
kann.
- Bei längeren Kabeln den Querschnitt entsprechend vergrößern.
- Vorgeschaltet muss die jeweilige Netzsteckdose über einen entsprechenden Schalter mit trägen
Sicherungen verfügen.
-Bei defektem Stromkabel muss dieses in einem qualifizierten Kundendienstzentrum ausgewechselt
werden.
180
MAX POWER 150
4.2 ERDUNG 4.2 ERDUNG 4.2 ERDUNG 4.2 ERDUNG
- Zum Schutz der Bediener muss die Schweißmaschine unbedingt vorschriftsmäßig an die
Erdungsanlage angeschlossen werden (INTERNATIONALE SICHERHEITSBEDINGUNGEN).
- Es ist unerlässlich, mit dem gelb-grünen Leiter des Speisekabels für eine vorschriftsmäßige Erdung zu
sorgen, um Stromschläge zu vermeiden, die auf das zufällige Berühren von am Boden stehenden
Gegenständen zurückzuführen sind.
Das Chassis (leitend) ist elektrisch an den Erdleiter angeschlossen. Das Unterlassen der Erdung kann zu
gefährlichen Stromstößen für den Bediener führen.
4.3 HINWEIS ZUR UNSICHEREN POSITIONIERUNG 4.3 HINWEIS ZUR UNSICHEREN POSITIONIERUNG 4.3 HINWEIS ZUR UNSICHEREN POSITIONIERUNG 4.3 HINWEIS ZUR UNSICHEREN POSITIONIERUNG
Ein Herunterfallen des Generators kann Unfälle verursachen.
Nehmen Sie daher den unsicher positionierten Generator niemals in Betrieb oder verlegen Sie ihn.
Stellen Sie den Generator niemals auf Ebenen mit einer Neigung von über 10°.
Würth Srl – Via Stazione n° 51-53 – 36044
Egna (BZ) - ITALY
TEL. +39 0471 828 111 – FAX. +39 0471 828 600
E-mail: vendite@wuerth.com
http: www.wuerth.it
MAXI POWER 150
EINSCHALTEN
MODELL
SPANNUNG/FASEN
1 Phase 230V
TECHNISCHE
BESCHREIBUNG
TRÄGE SICHERUNG
16 A T
