• Si raccomanda di collegare i morsetti a innesto e successivamente di connetterli a
Blueswim Tunable. Questa operazione evita di esercitare considerevoli sollecitazioni
meccaniche sul prodotto.
• Per non compromettere la loro qualità, si consiglia di non stringere eccessivamente i
contatti dei morsetti.
• Si consiglia l'utilizzo di teste di cavo insieme ai fili.

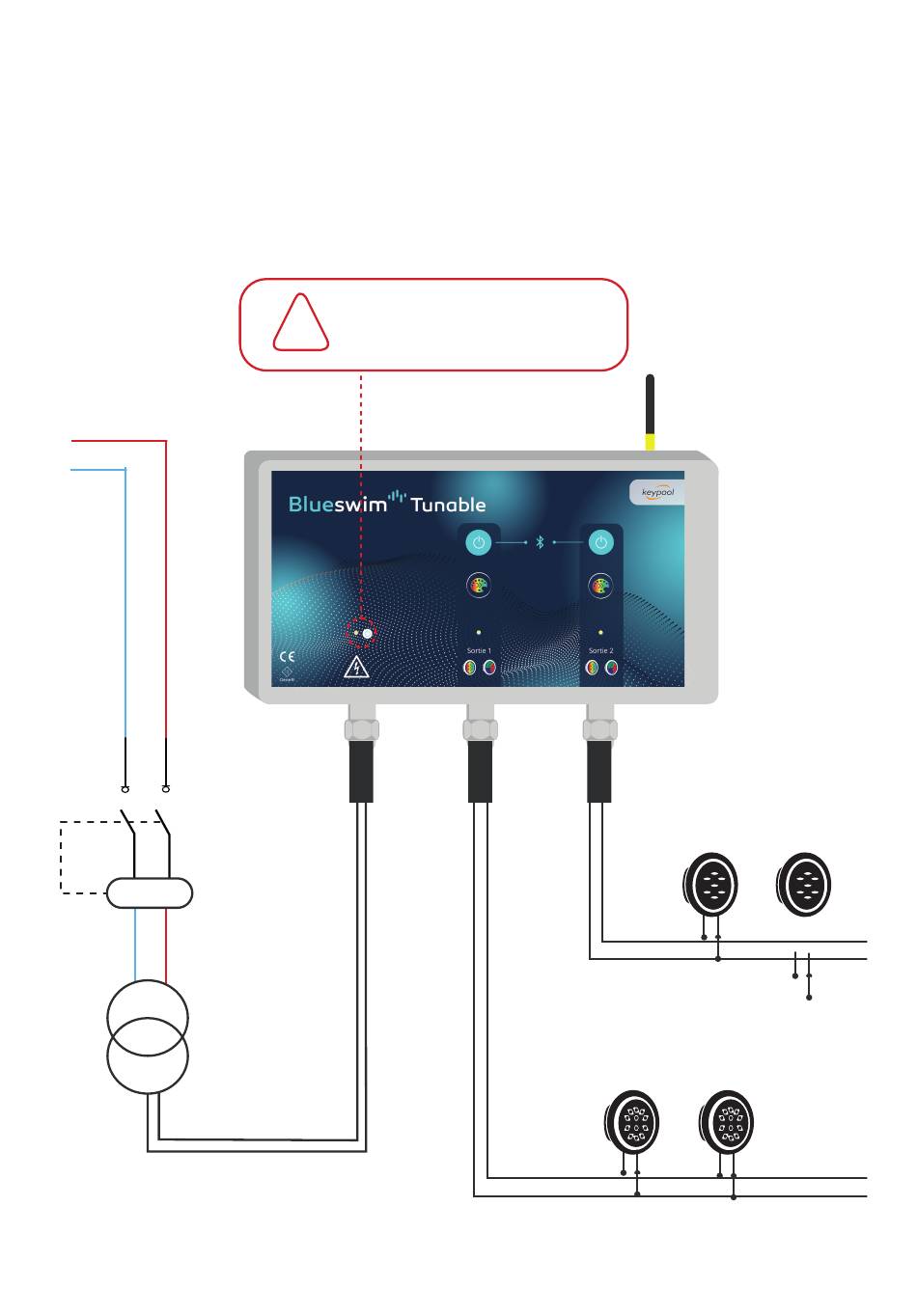

2.3.PLAN DE RACCORDEMENT

ALIMENTATION
ALIMENTAZIONE
SETTORE 230 VAC
SECTEUR 230 V-AC
L
N
INTERRUTTORE
INTERRUPTEUR
DIFFERENZIALE
DIFFÉRENTIEL
TRASFORMATORE
TRANSFORMATEUR
230 V-AC / 12 V-AC
230 V-AC / 12 V-AC
Veuillez adapter la puissance du transformateur en fonction de la puissance
Regolare la potenza del trasformatore secondo la potenza
consommée par les sorties 1 et 2 cumulées (en VA) le tout majoré de 10%.
consumata dalle uscite 1 e 2 combinate (in VA) più il 10%. In ogni
caso, il minimo da prendere in considerazione è 100 VA.
Dans tous les cas, le minimum à prendre en considération est de 100 VA.
!
L'installation doit être
L'installazione va eseguita
effectuée hors tension.
TUNABLE
30 mA
30 mA
fuori tensione
Sortie 1 Sortie 2
Puissance cumulée des
Potenza cumulativa
projecteurs connectés
dei proiettori collegati
all'uscita 1 90 VA max. (72 W)
64
Antenna Bluetooth
Antenne Bluetooth
Puissance cumulée des
projecteurs connectés
Potenza cumulativa
dei proiettori collegati
à la sortie 2
all'uscita 2 90 VA max. (72 W)
90 VA max.
à la sortie 1
90 VA max.
(72 W)
®
®
(72 W)
