Connection Diagram - Keypool Blueswim Tunable Installationsanleitung

• We recommend first connecting the detachable terminal boards, then connecting
them to Blueswim
stress to the product.
• Do not over-tighten the terminal block contacts, otherwise the quality of contacts
may deteriorate.
• We recommend using cable terminals with multi-strand wires.

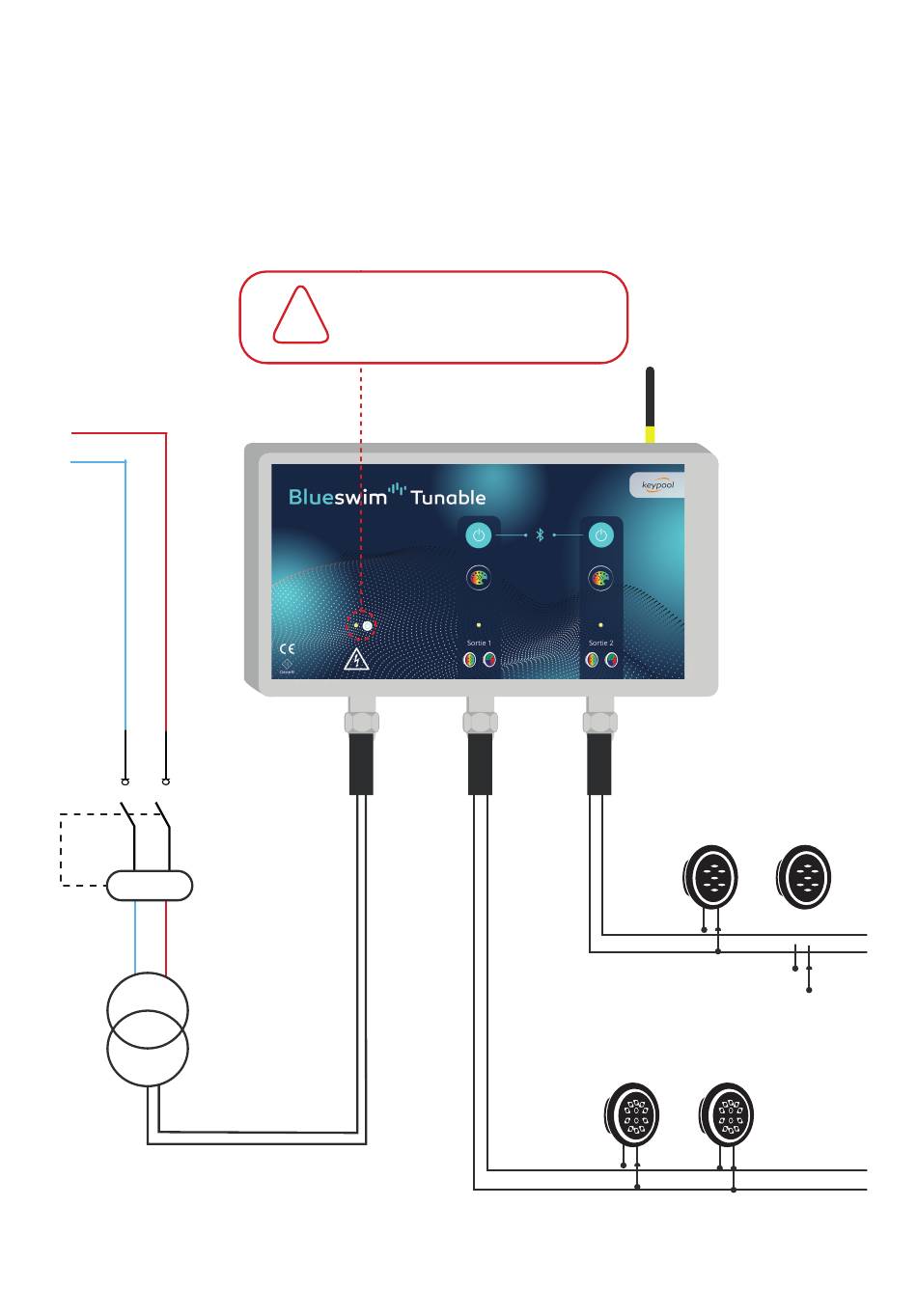

2.3.CONNECTION DIAGRAM

ALIMENTATION
230 VAC MAINS
SECTEUR 230 V-AC
POWER
L
N
INTERRUPTEUR
DIFFERENTIAL
DIFFÉRENTIEL
SWITCH
230 VAC / 12 VAC
TRANSFORMATEUR
TRANSFORMER
230 V-AC / 12 V-AC
Veuillez adapter la puissance du transformateur en fonction de la puissance
Please adjust the transformer rating (100 VA min.) according to
consommée par les sorties 1 et 2 cumulées (en VA) le tout majoré de 10%.
the power consumed by outputs 1 & 2 combined (in VA) increased
by 10%. In any case, the minimum to consider is 100 VA.
Dans tous les cas, le minimum à prendre en considération est de 100 VA.
Tunable. This operation avoids applying significant mechanical
!
L'installation doit être
Installation must be
effectuée hors tension.
performed with the power off
TUNABLE
30mA
30 mA
Sortie 1 Sortie 2
Puissance cumulée des
The cumulative power of
projecteurs connectés
the projectors connected to
90 VA max. (72 W)
90 VA max.
22
Antenne Bluetooth
Bluetooth aerial
®
Puissance cumulée des
The cumulative power of
projecteurs connectés
the projectors connected to
à la sortie 2
output 2
90 VA max. (72 W)
90 VA max.
(72 W)
à la sortie 1 output 1
(72 W)
®
