1. Einleitung

Packen Sie alle gelieferten Teile aus. Kontrollieren Sie die Vollständigkeit der
gelieferten Bauteile.
- Grundplatte
- (optional mit 4 Stellfüßen bei Nivelliereinrichtung)
- Grundsäule mit M5 Senkschraube
- Wingarme mit Verbindungsachse zur Grundsäule
- Führungsrohr
- Führungsstange mit Winkeleinstellung, Winkelarretierung und Magnethalter 80mm
- Druckentlastungsfeder
- Auflagescheibe für Feder
- Rändelschraube für Höhenverstellung 32mm
- Rändelschraube zur Arretierung der Höhenverstellung
- Servicewerkzeug: 3mm Inbus, Abstandshilfe für kleine Messer 10x81mm
(magnetisch), optional Feststellhilfe für Niveliereinrichtung, optional 4 x 82 mm Stift
für Parkstation (magnetisch)

2. Montage des Messerguide

Bild 3
Bild 4
www.messerguide.de

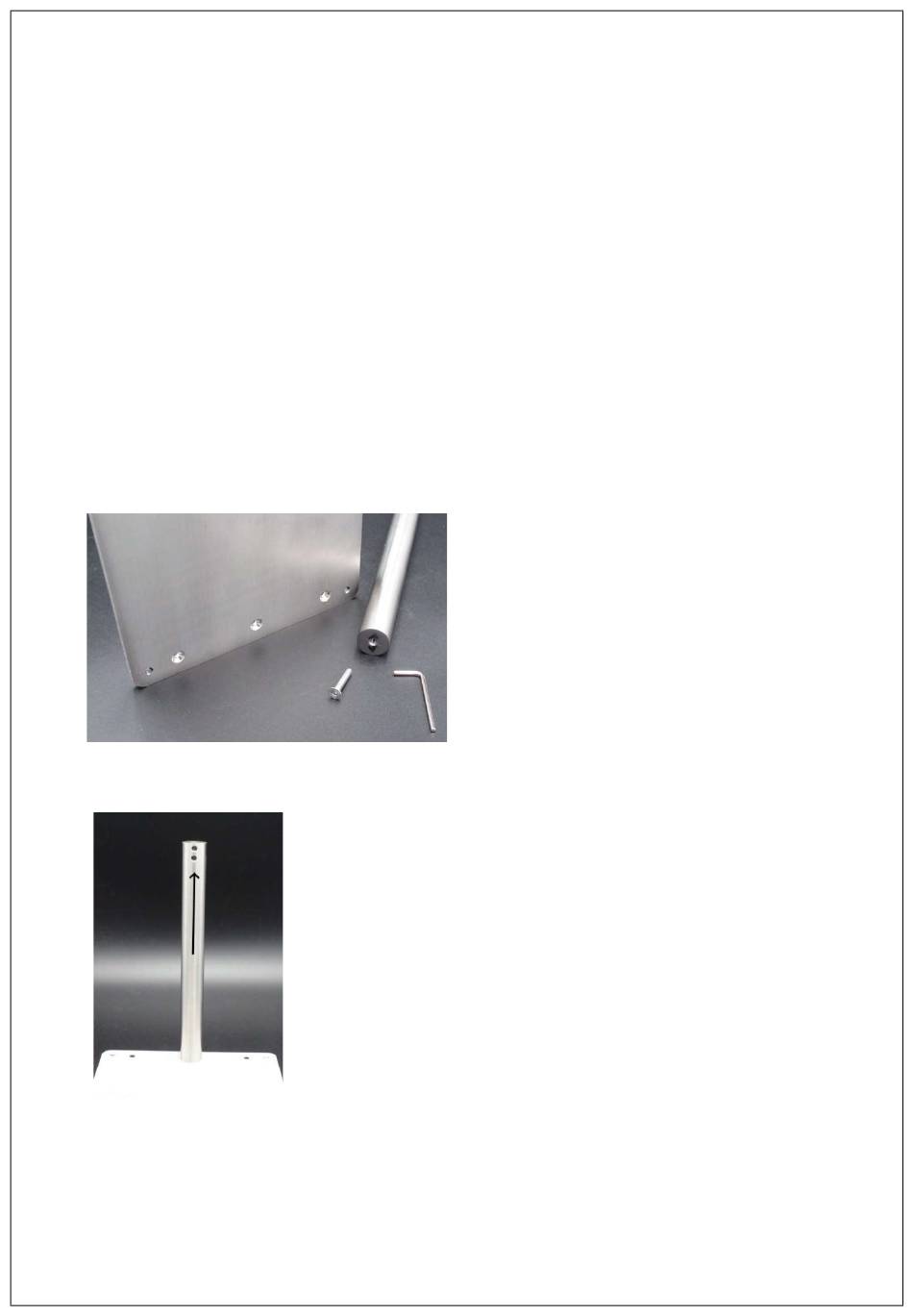

Entfernen Sie die M5 Senkkopfschraube
aus der Grundsäule und verbinden Sie
die Grundsäule in einem der drei
Bohrungen mit der Grundplatte.
Richten Sie die Säule so aus, dass die Seite mit den zwei
Madenschrauben nach vorne ausgerichtet ist.
