7. Ausrichten der Wingarme

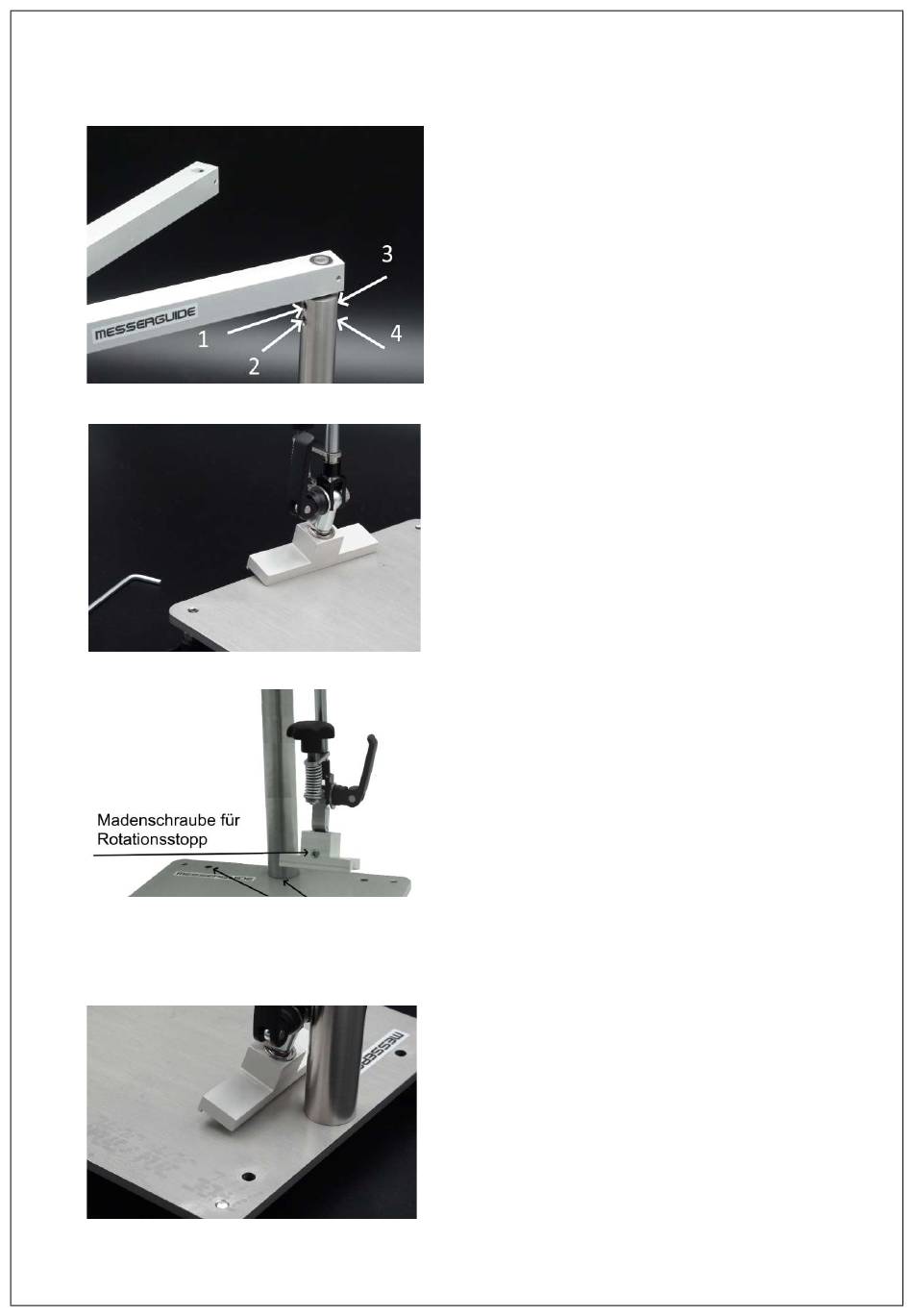

Bild 11
Bild 12
Bild 13
Führen sie nun die Halterung in Richtung der Grundsäule.
In dem hier beschriebenen Bild müssen die Wingarme im vorderen Bereich (Bild 12)
Bild 14
www.messerguide.de
Die Wingarme sollen den Halter parallel zur
Grundplatte bewegen. Hierfür müssen die
Wingarme mit den 4 oberen
Madenschrauben der Grundsäule
ausgerichtet werden.
Stellen Sie hierfür die Halterung so ein, dass
Sie parallel zur Grundplatte steht. Zwischen
Grundplatte und Halterung sollte minimal
Luft sein (einstellen über Rändelschrauben
der Druckentlastung).
Durch anziehen der Madenschraube kann
der Halter in der Parallelstellung fixiert
werden
leicht angehoben werden. Dies kann durch
die hintere, untere Madenschraube (4) an der
Grundsäule erfolgen.
Stellen Sie nun wieder die Halterung im
vorderen Bereich (Bild 12) leicht über die
Grundplatte und wiederholen die
Verschiebung (Bild 14) des Halters zur
Grundsäule. Wenn die Halterung parallel zur
Grundplatte geführt werden kann, können die
Madenschrauben 3 und 2 angezogen werden
Kontrollieren Sie erneut die Parallelität der
Führung und führen ggf. Korrekturen durch.
