Einschrauben Der Nivellierfüße (Optional); Einsetzen Der Wingarme; Einfügen Des Führungsrohrs - Messerguide Wing-M Aufbauanleitung

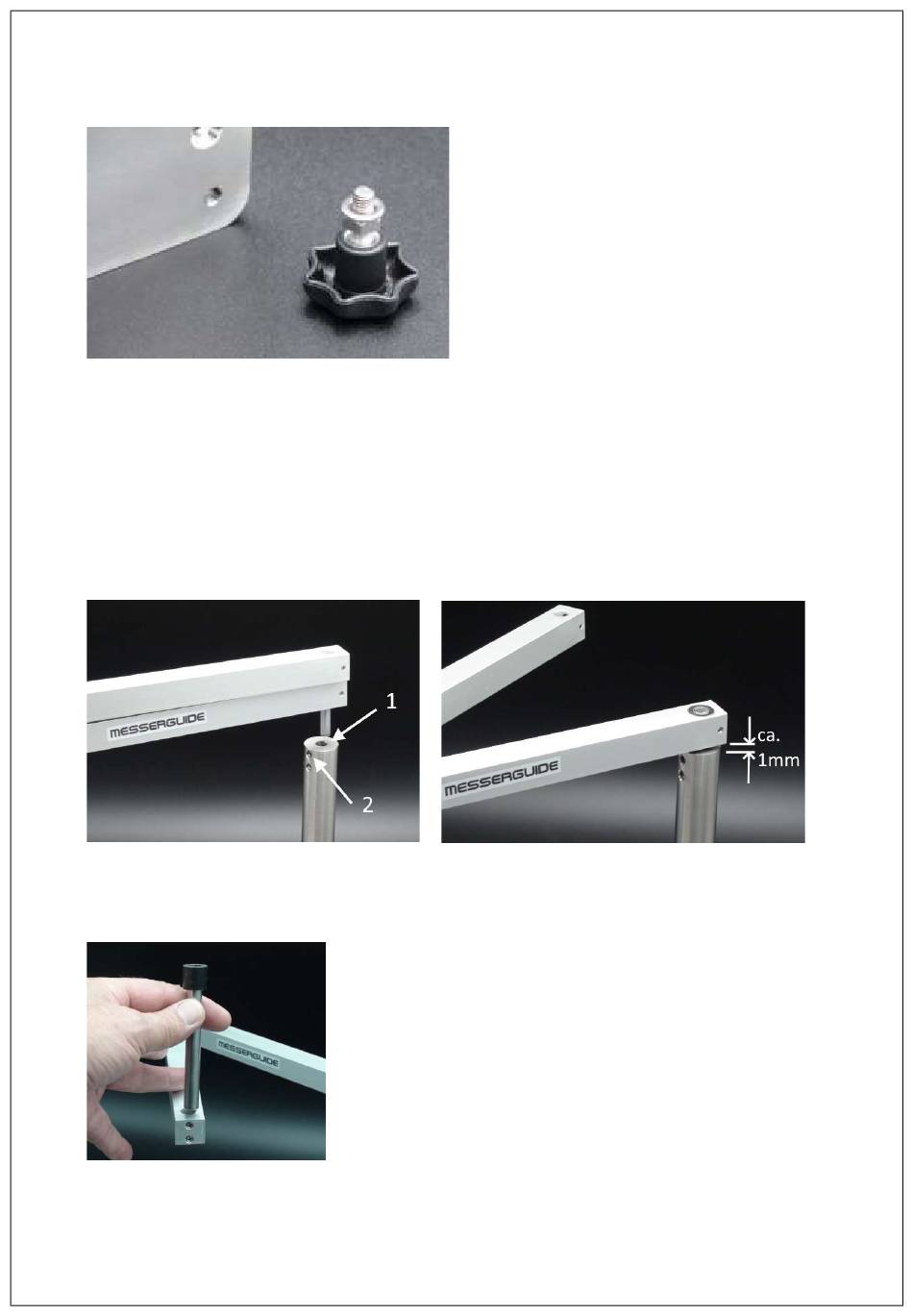

3. Einschrauben der Nivellierfüße (optional)
Bild 5

4. Einsetzen der Wingarme

Setzen sie die 8mm Welle des unteren Wingarms in die Bohrung der Grundsäule.
Pos 1., so dass sich zwischen Wingarm und Grundsäule ein Abstand von ca. 1 mm
ergibt. Ziehen Sie nun die obere der beiden vorderen Madenschrauben leicht an
damit die Höhe der Arme fixiert ist.
Im Späteren Kapitel wird erläutert wie und wann die weiteren Madenschrauben
arretiert werden.
Bild 6
5. Einfügen des Führungsrohrs
Bild 8
www.messerguide.de
Wenn Ihr Messerguide mit einer
Nevelliereinrichtung versehen ist,
schrauben Sie die vier Füße von unten
bündig in die Grundplatte. Zwei der Füße
sind 2 mm kürzer sodass sie eine
stärkere Unebenheit im Vorfeld
beeinflussen können.
Bild 7
Führen Sie nun das 10 mm Führungsrohr in die
Bohrung des oberen Wingarms ein bis die schwarze
Kunststoffhülse auf dem Arm aufliegt. Ziehen Sie nun
die beiden vorderen Madenschrauben des oberen
Wingarms sehr leicht an. Achtung! Ein zu festes
Anziehen kann verhindern, dass die Führung Stange
sich nicht leichtgängig in der Führung bewegt.
Seite 5
