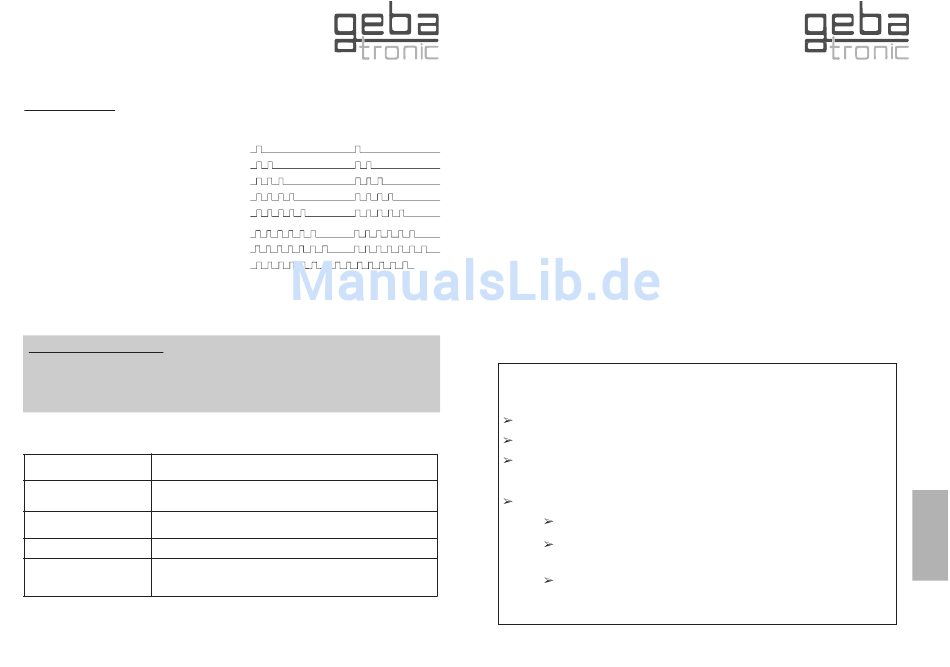

Störungsanzeige
Mit der roten LED werden die wichtigsten Fehler in einem Blinkcode angezeigt:
Vorendschalter defekt
1 x Blinken
Sicherheitsleiste defekt
2 x Blinken
Endschalter unten defekt
3 x Blinken
Sicherheitsleiste betätigt
4 x Blinken
Lichtschranke defekt
5 x Blinken
bzw. Lichtstrahl unterbrochen
Einzugslichtschranke betätigt
6 x Blinken
Sicherheitskette unterbrochen
7 x Blinken
Fehler Testung Einzugsicherung Dauerblinken
Funktionen der LED GRÜN 1:
Sicherheitshinweise:
Bei allen Verdrahtungsarbeiten ist die Anlage spannungsfrei zu schalten.
Alle Installations- und Wartungsarbeiten sind ausschließlich von
entsprechend geschultem Personal auszuführen. Hierbei sind die entsprechenden
nationalen und lokalen Vorschriften zu beachten.
Technische Daten:
Spannungsversorgung
Motorausgänge
Pot. freie
Relaisausgänge
Anschlüsse
Umgebungs-
temperatur
34
industrial controls
LED blinkt
= Tor fährt „AUF"
LED leuchtet dauernd
= Tor ist „AUF"
3 x 400 V AC 50 Hz 15 A
2 x 3 NO Schützkontakte,
400 V / 6 A
3 x Wechslerkontakt
230 V / 4 A
2
1.5 mm
max.,
-20 ˚C bis +60 ˚C
®
Montage - und Bedienungsanleitung
Die DC 3 ECO ist eine Torsteuerung für Roll-, Sektional-, Falt- und Schiebetore mit
3-Phasen-Motoren. Alle üblichen Sicherungselemente sind anschließbar.
Durch die im Deckel des Gehäuses eingebaute Folientastatur erübrigt sich die
nur
S 2
Montage eines Dreifachdrucktasters im Innenbereich.
Zum Öffnen oder Schließen eines Tores wird lediglich der entsprechende Taster
des Handsenders bzw. des Deckel- oder Aussentasters betätigt.
Durch Aufstecken des optional erhältlichen Kompfort- und Funkmoduls kann das
Tor auch per Funk geöffnet bzw. angehalten werden.
Die wichtigsten Leistungsmerkmale der DC 3 ECO sind:
leichte Bedienung und Programmierung
wettergeschützte Ausführung (IP65)
großer Anschlußraum für Verdrahtung
Ein Höchstmaß an Sicherheit durch:
Funkfernsteuerung (mit Hopping Code) - optional
konform den EU-Richtlinien für kraftbetriebene
Türen und Tore
umfangreiche Sicherheitseinrichtungen anschliessbar
TORSTEUERUNG
DC 3 ECO
Art. Nr. 509.3000.40
®
industrial controls
E
C
O
3
