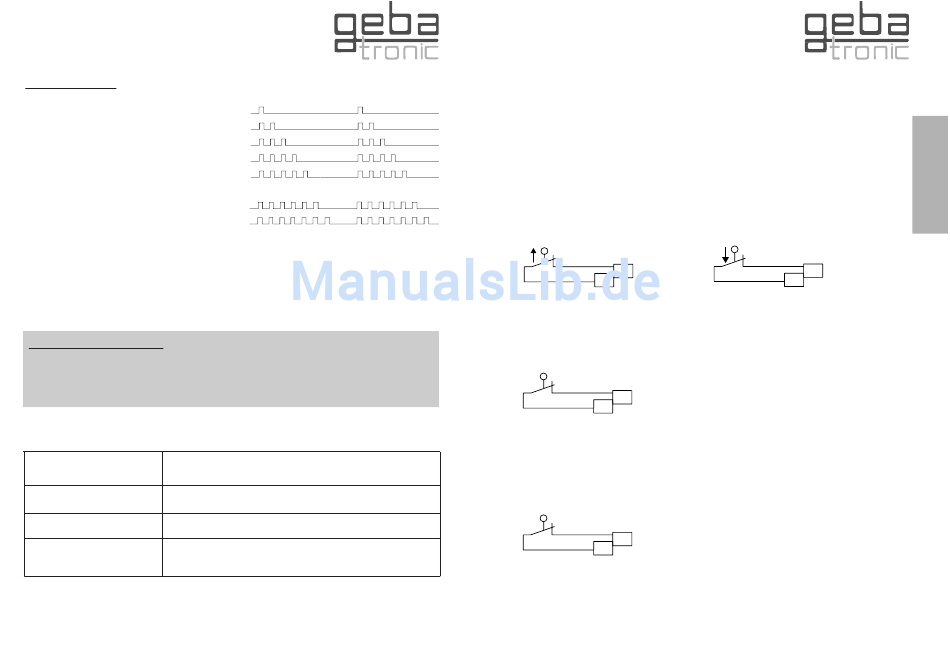

Geba Tronic DC 3 Standard Montage- Und Bedienungsanleitung Seite 10

Störungsanzeige (optional, nur bei gestecktem Komfortmodul!)
Mit der roten LED werden die wichtigsten Fehler in einem Blinkcode angezeigt:
Vorendschalter defekt 1 x Blinken
Sicherheitsleiste defekt 2 x Blinken
Endschalter unten defekt 3 x Blinken
Sicherheitsleiste betätigt 4 x Blinken
Lichtschranke defekt 5 x Blinken
bzw. Lichtstrahl unterbrochen
Einzugslichtschranke betätigt 6 x Blinken
Sicherheitskette unterbrochen 7 x Blinken
Funktionen der LED GRÜN :
Sicherheitshinweise:
Bei allen Verdrahtungsarbeiten ist die Anlage spannungsfrei zu schalten.
Alle Installations- und Wartungsarbeiten sind ausschließlich von
entsprechend geschultem Personal auszuführen. Hierbei sind die entsprechenden
nationalen und lokalen Vorschriften zu beachten.
Technische Daten:
Spannungsversorgung
Motorausgänge
Anschlüsse
Umgebungs-
temperatur
10
industrial controls
LED blinkt = Tor fährt ZU/AUF
LED leuchtet dauernd = Tor ist ZU/AUF
3 x 400 V AC 50 Hz 15 A
2 x 3 NO Schützkontakte,
400 V / 6 A
1.5 mm 2 max.,
-20 ˚C bis +60 ˚C
®
Anschluss von direkten Sicherheitsschaltern
Sicherheitselemente, die direkt in den Steuerungsablauf eingreifen werden an einem
gesonderten Klemmenblock angeschlossen. Hierzu zählen NOT-AUS bzw.
Fangvorrichtung, Einzugssicherung, Schlupftürabsicherung und die
Sicherheitsendschalter AUF und ZU.
Anschluss Sicherheitsendschalter
An den Klemmen 20 und 21 bzw. 22 und 23 werden die Sicherheitsendschalter AUF und
ZU angeschlossen. Ist bei einem Antrieb nur ein allgemeiner Sicherheitsendschalter
anschließbar, so wird dieser an den Klemmen 22 und 23 angeschlossen.
Die Klemmen 20 und 21 werden in diesem Fall gebrückt bzw. können für eine andere
Sicherheitsfunktion verwendet werden.
S
21
Anschluss Sicherheitsendschalter
AUF
Anschluss Schlupftürabsicherung / Seilbruchsicherung
Bei Toren mit einer eingebauten Schlupftür wird der Sicherheitsschalter an den
Klemmen 24 und 25 angeschlossen.
25
Anschluss Sicherheitsschalter
Schlupftür
Anschluss NOT-AUS, Fangvorrichtung, Federbruchsicherung bzw. Abrollsicherung
An den 26 und 27 werden Sicherheitselemente wie Fangvorrichtung, Federbruchsicherung
bzw. Abrollsicherung angeschlossen.
25 27
Anschluss Sicherheitsschalter
Fangvorrichtung
S
20
23
Anschluss Sicherheitsendschalter
ZU
24
24 26
®
