Geba Tronic DC 3 Standard Montage- Und Bedienungsanleitung Seite 16

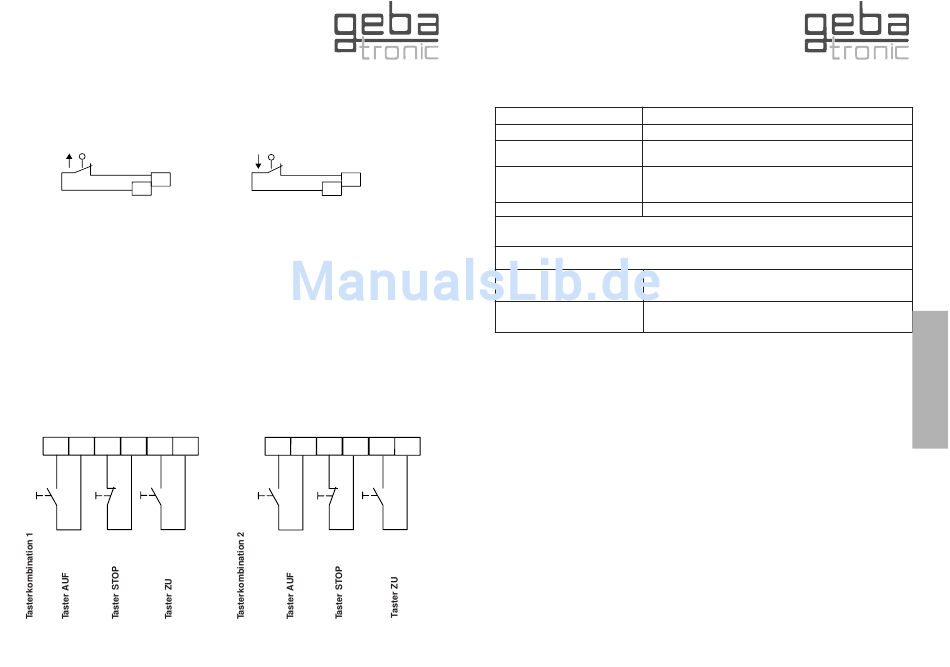

Anschluss der Endschalter
Bei der DC 3 werden die beiden Endschalter AUF und ZU als potentialfreie Kontakte an
den jeweiligen Klemmen angeschlossen.
30
31
Anschluss Endschalter AUF
Anschluss der Externen Befehlsgeber AUF, STOP, ZU im Aussen- und
Innenberteich
Für die Bedienung könen an die DC 3 externe Befehlsgeräte ( z.B. Schlüsselschalter )
angeschlossen werden. Die Taster für AUF und ZU sind hierbei als Schließer
auszuführen.
Da der Stoptaster im Sicherheitskreis verschaltet ist, muss er als Öffner angeschlossen
werden.
Keine Betätigung bei Störung einer
Sicherheitseinrichtungmöglich.
(Gefahrenbereich nicht einsehbar)
- optional nur bei gestecktem
Komfortmodul -5V DC /
Einsatz z.B. Schleifendetektoren
34 35 42 43 40 41
16
industrial controls
32
33
Anschluss Endschalter ZU
Der Gefahrenbereich muss einsehbar sein,
Totmannbetrieb ist mit diesen Tastern
möglich 24V DC /
Einsatz z.B.Dreifachtaster
36 37 44 45 38 39
®
Ampelfunktionen
(optional, nur bei gestecktem Komfortmodul!)
Funktion Ampel ROT bei
Tor geschlossen
Torbewegung
Tor in einer Zwischenposition
(nicht halbe oder volle
Toröffnung)
Vorwarnung bei autom. Zulauf
Wird ein Fehler durch die rote LED angezeigt, wird dieser auch durch Blinken der ROT-Ampel signalisiert,
falls der Dip-Schalter 1 auf die Einstellung „Ampelfunktion" eingestellt ist.
Ampel Rot ohne Komfortmodul
Tor ist geschlossen
(bzw. teilweise geöffnet)
Tor ist offen
Dip-Schalter auf dem Komfortmodul - siehe Rückseite!
industrial controls
Standard Funktion Frankreich
5 Sekunden Nachleuchtdauer 5 Sek. Nachleuchtdauer
Dauer ROT 3 Sek. Vorwarnung durch Blinken,
dann Dauer Rot bei Torbewegung
Dauer ROT Dauer ROT
3 Sekunden blinken 3 Sekunden blinken
Dauer ROT -----------------
Ampel aus -----------------
®
S
t
a
n
d
a
r
d
21
