DIP-Schalter auf dem Komfortmodul
Durch die DIP-Schalter können verschiedene Betriebsarten eingestellt werden.
2
1
ON
OFF
Das Einstellen geschieht durch Umstellung des zuständigen Schalters in die Stellung „ON"
und bei Erreichen der gewünschten Funktion, die durch das Blinken der roten LED ange-
zeigt wird, muß der Schalter in Stellung „OFF" zurückgestellt werden. Das Anzeigen der
gewünschten Funktion wird 4x wiederholt.
Die zuletzt angezeigte Funktion ist somit gespeichert. Das Zurückstellen des DIPs sollte vor
der Anzeige der Funktion geschehen, da sonst leicht die nächste Funktion ausgewählt wird.
Schalter 1:
Anzeige der Torposition
Ampelansteuerung rot/grün
Schalter 2:
Funktion/ Art der
Sicherheitsschaltleiste
Achtung!
Jumperstellung Grundplatine beachten!
Schalter 3
Lichtansteuerung
Schalter 4:
Vorwarnung für
Frankreich
Achtung!
Jumperstellung Grundplatine beachten!
Schalter 5:
Automatischer Zulauf
nur Standard & de Luxe
Schalter 6:
Zeiteinstellung
nur Standard & de Luxe
Schalter 7:
Testung Einzuglichtschranke
nur
Komfortmodul S2
Die fett gedruckten Werte sind werkseitig voreingestellt.
Bei der Einstellung für Frankreich wird die Torbewegung durch die Lichtansteuerung für 3 Sek.
als Dauerimpuls und durch den Ampelausgang „ROT" mit einem Blinken für 3 Sek. vorgewarnt.
Die Ampelsteuerung schaltet dann bei Torbewegung auf ein Dauerrotsignal.
Fachhändler:
industrial controls
5
3
4
6
7
nur S 2
Diode/Widerstand mit Freifahrt
Diode/Widerstand mit Reversierung
Optoelektronisch mit Freifahrt
Optoelektronisch mit Reversierung
DW-Testung mit Freifahrt
DW-Testung mit Reversierung
3 Sekunden
255 Sekunden
Torbewegung erfolgt sofort
Torbewegung erfolgt verzögert
(Frankreich) (nicht bei ECO)
Die Lichtschranke startet die Zeit neu
Die Lichtschranke setzt die Zeit auf 5 Sek. 2x blinken
15 Sekunden
30 Sekunden
1 Minute
2,5 Minuten
4,25 Minuten
Testung Aussen
Testung Innen/Aussen
Testung ausgeschaltet
®
Montage - und Bedienungsanleitung
1x blinken
2x blinken
1x blinken
2x blinken
3x blinken
4x blinken
5x blinken
6x blinken
1x blinken
2x blinken
1x blinken
2x blinken
1x blinken
1x blinken
2x blinken
3x blinken
4x blinken
5x blinken
1x blinken
2x blinken
3x blinken

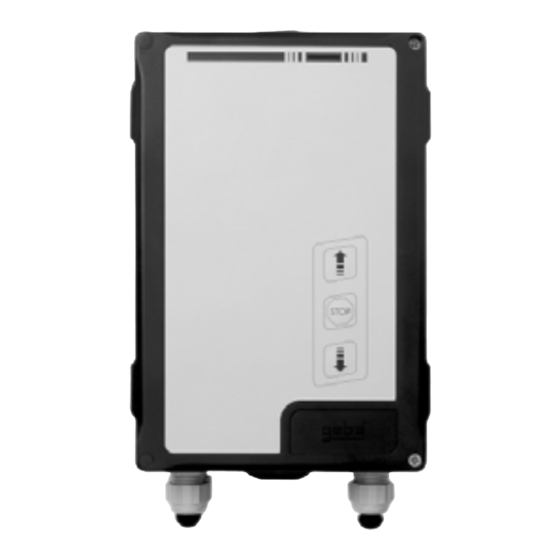

TORSTEUERUNGEN DC 3
ECO - Standard - de Luxe
®
industrial controls
D
