BEDIENUNGSANLEITUNG
METALLPRINT SP
Schilderprägegerät für Handbetrieb
1. Aufstellen des Prägegerätes
Nachdem das Gerät aus der Verpackung genommen wurde, ist der Prägetisch (12)
anzubringen. Dieser wird von r e c h t s in die Tischführung (14) eingesetzt und in das
Prägegerät geschoben. Dabei ist darauf zu achten, dass der Stift (8), der vorn links unter
dem Tisch (12) sitzt, in die Öse (16) des Rückholfederzuges (15) eingreift.

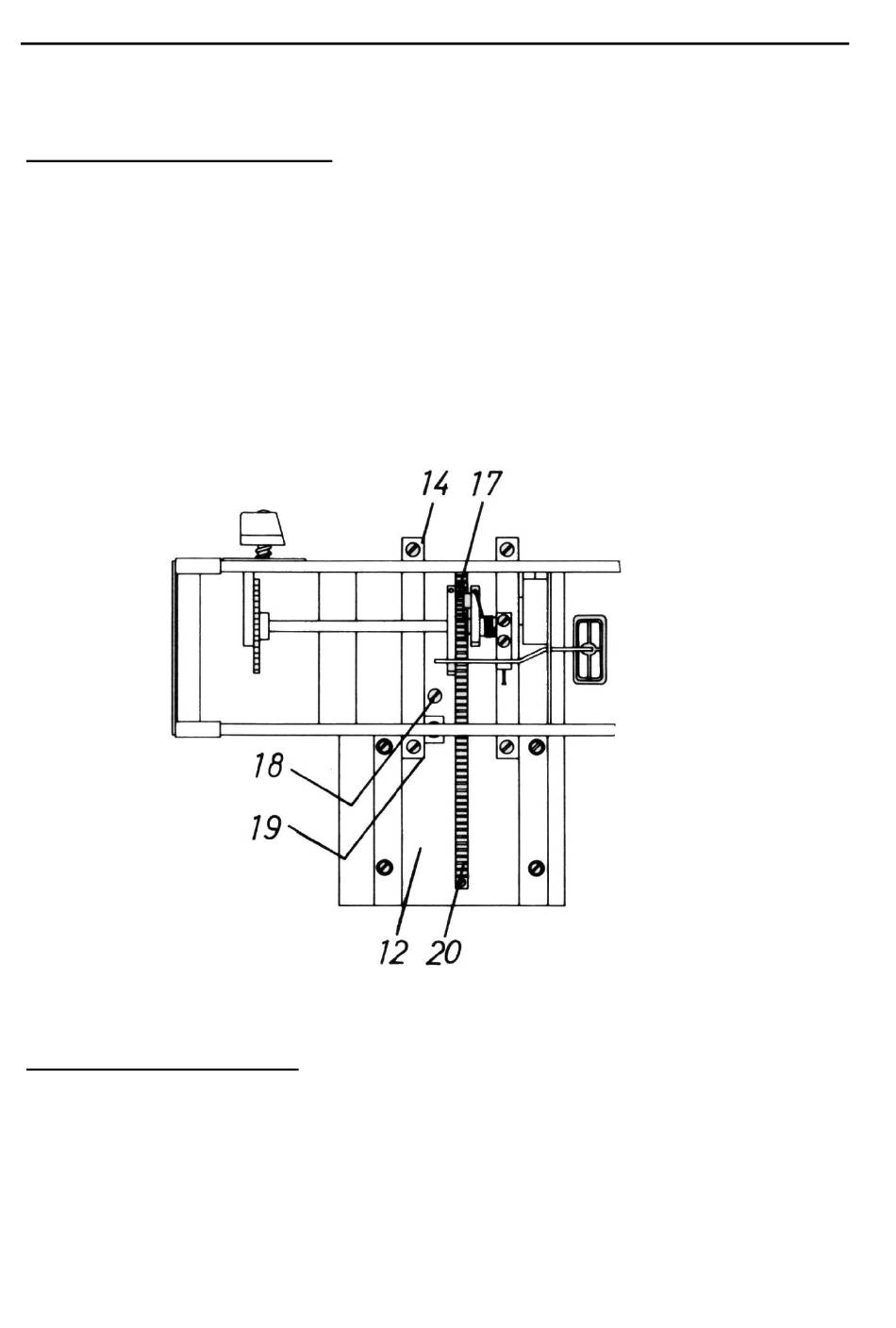

Legen Sie danach das Gerät auf den Rücken und schieben Sie den Tisch (12) weiter nach
links, bis die ersten Zähne der Zahnstange (20) in das Zahnrad (17) eingerastet sind. Nun ist
die mitgelieferte Anschlagschraube (18) in die dafür vorgesehene Gewindebohrung in der
Tischunterseite zu schrauben und festzuziehen.
Nachdem Sie anschließend das Prägegerät wieder in eine aufrechte Stellung gebracht
haben, ist es betriebsbereit.
2. Montage des Prägerades
Das Prägerad (5) wird mit den weißen Sichtmarkierungen (4) nach vorn auf den Zapfen
gesteckt und mit Scheibe (7) und Rändelschraube (6) befestigt. Die Einstellung der
gewünschten Ziffern und Buchstaben erfolgt durch Drehen des Rades (5) am Rändelknauf,
bis der über dem Prägerad sitzende Markierungspfeil (3) das Gewünschte anzeigt.
- 4 -
