Electro-OIL Einstufen-Ölbrenner
Die einfache, schnelle Montage und Inbetriebnahme
des umweltschonenden Energiesparbrenners
INTERZERO
2011-S
2011-S
1,25 - 4,0 kg/h
2012-S
2012-S
2030-S
2,1 - 5,3 kg/h
2030-S
4,4 - 11,5 kg/h
2011-HV1
2011-HV1
1,28 - 3,5 kg/h
2012-HV1
2012-HV1
2030-HV
2,1 - 4,7 kg/h
2030-HV
4,4 - 11,5 kg/h
Kurzanleitung für den Electro-OIL
ausgebildeten Ölfeuerungsmonteur
BIMSCHV
BRENNER
TECHNIK
Werbung
Inhaltsverzeichnis

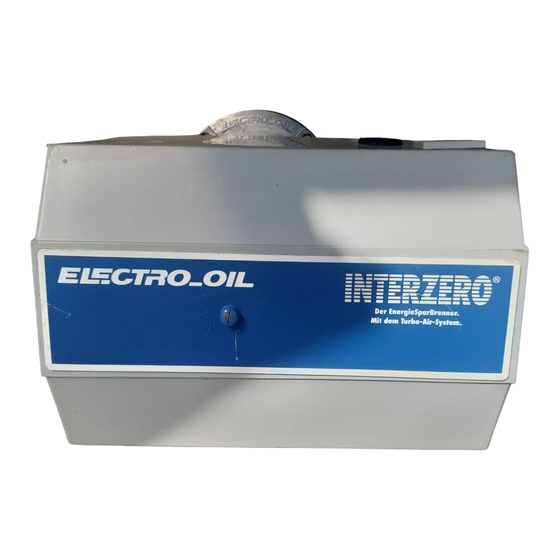

Inhaltszusammenfassung für Electro-OIL INTERZERO 2011-S
- Seite 1 Kurzanleitung für den Electro-OIL Electro-OIL Einstufen-Ölbrenner ausgebildeten Ölfeuerungsmonteur Die einfache, schnelle Montage und Inbetriebnahme des umweltschonenden Energiesparbrenners INTERZERO BIMSCHV BRENNER 2011-S 2011-HV1 2011-S 2011-HV1 TECHNIK 1,25 - 4,0 kg/h 1,28 - 3,5 kg/h 2012-S 2012-HV1 2012-S 2012-HV1 2030-S 2030-HV...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise Montage und Inbetriebnahme Seite Konformitätserklärung des Herstellers 1. Schritt: Brenner am Kessel montieren Seite Seite Technische Daten und Brennerkomponenten 2. Schritt: Auswahl und Einbau der Öldüse Seite Seite Arbeitsfelder 3. Schritt: Ölanschluß herstellen Seite Seite 4. Schritt: Voreinstellung der Luftmenge Seite Montage und Inbetriebnahme 5. -
Seite 3: Konformitätserklärung Des Herstellers
Marieluise Jost 2012-HV1 5G843/97 (Geschäftsleitung) Electro-OIL GmbH • Dieselstraße 1-3 • 21465 Reinbek • Tel. 040 / 727 338 - 0 • Fax 040 / 727 338 - 10 2030-HV 5G124/97 Umweltzeichen RAL-UZ 9 "Blauer Engel" Bei der Prüfung nach RAL-UZ 9 wurden zur Einhaltung der günstigen Emissionswerte folgende Düsenfabrikate und -typen verwendet. -
Seite 4: Technische Daten Und Brennerkomponenten
Öldurchsatz der Brenner in Abhängigkeit vom Feuer- Feuerungswärmeleistung (Einheit kW) ist der Faktor 11,86 zu raumdruck. Der Öldurchsatz ist in kg/h angegeben, der Feuer- verwenden (z.B. 2 kg/h Öldurchsatz entsprechen 23,72 kW). raumdruck in mbar. INTERZERO 2011-S INTERZERO 2012-S INTERZERO 2030-S Öldurchsatz [kg/h] Öldurchsatz [kg/h] Öldurchsatz [kg/h]... -
Seite 5: Montage Und Inbetriebnahme
305 265 89 370 215 155 215 180 130 - 160 2012 /L50 Brennerflansch Brennerflansch 2011/2012 2030 2030 335 335 108 410 235 175 275 190 150 - 190 M8 / M10 2030 /L80 Abb. 1: Maßangaben der Montageteile Electro-OIL Einstufen-Ölbrenner INTERZERO... -
Seite 6: Auswahl Und Einbau Der Öldüse
Auswahl und Einbau der Öldüse • Auswahl der Düsengröße Tabelle 1: Auswahl der Düsengröße lt. Kesselleistung lt. Kesselleistung (Tabelle 1). INTERZERO 2011/2012 (-S/-HV1) INTERZERO 2030 (-S/-HV) • Auswahl des Düsenwinkels Düsen- Kesselnennleistung in kW Düsen- Kesselnennleistung in kW nach Kesselkonstruktion und größe bei Pumpendruck in bar... -
Seite 7: Ölanschluß Herstellen
• Der Filter schützt die Öldüse und die Ölpumpe vor eventuell im Adapter System vorhandenen Schmutzpartikeln, Rostteilchen oder Se- zur Umrüstung vorhandener Heizölfilter dimenten und vermeidet so einen erhöhten Verschleiß oder mit Dichtung sogar Ausfall der Öldüse bzw. Ölpumpe. Electro-OIL Einstufen-Ölbrenner INTERZERO... -
Seite 8: Voreinstellung Der Luftmenge
Voreinstellung der Luftmenge 4. Schritt • Die Voreinstellung der Luftmenge erfolgt saug- und drucksei- • In geringen Grenzen kann der Stauscheibenringspalt kleiner tig. Entsprechend der Kesselleistung wird die Luftmenge am als für die Kesselleistung vorgesehen eingestellt werden. Dies Brenner saugseitig über das Skalenmaß B und druckseitig bringt einen höheren CO -Wert. -
Seite 9: Elektroanschluß Herstellen
Die elektrischen Anschlüsse zum Kesselschaltfeld sind nach Elektroschaltplan zu erstellen. Infrarot-Detektor IRD 1010 bei INTERZERO 2011-HV INTERZERO 2012-HV INTERZERO 2030-HV Fotowiderstand MZ 770-S bei INTERZERO 2011-S INTERZERO 2012-S INTERZERO 2030-S Electro-OIL Einstufen-Ölbrenner INTERZERO... -
Seite 10: Erstmalige Inbetriebnahme Und Einregulierung
Erstmalige Inbetriebnahme und Einregulierung 5. Schritt zur Montage und Inbetriebnahme Anlagenkontrollen: Feineinstellung der Verbrennungsluft: Vor der Inbetriebnahme des Brenners sind unbedingt nachfol- • Nach Inbetriebnahme wird saugseitig und/oder druckseitig gende Kontrollen durchzuführen. Die Nichtbeachtung kann zu nachreguliert und der gewünschte Verbrennungswert feinein- Schäden an der Heizungsanlage führen. -
Seite 11: Schritt: Arbeiten Abschließen Und
• Auf der Bedienungs-Anweisung für den Anlagenbetreiber sind die Meßdaten und die Anschrift der nächsten Kunden- dienststelle einzutragen. • Die Anweisung ist sichtbar im Heizungskeller aufzuhängen. • Der Anlagenbetreiber ist in die Bedienungsfunktionen des Brenners einzuweisen. Electro-OIL Einstufen-Ölbrenner INTERZERO... -
Seite 12: Hilfestellung Für Die Schnelle Fehlersuche
Hilfestellung für die schnelle Fehlersuche Merkmal Ursache, Beobachtung Behebung Vorwärmung-Betriebsleuchte - Ölfeuerungsautomat hat auf Störung geschal- - Startvorgang durch Drücken des Entstörknop- oder Brennerbetriebsleuchte tet. fes einleiten. leuchtet nicht. - Kesselthermostat am Stecker nicht ange- - Thermostatanschluß an Klemmen T und T. klemmt. - Seite 13 älteren Kesseln. Luftzudosierung. - Der Glanzruß an der Feuerraumwandung brennt über mehrere Tage ab, wenn nicht mechanisch ge- reinigt wird. - Wassergekühlte Roste, Feuerraumboden mit Scha- motte oder Cera-Blanket abdecken. - Bei extremen Fällen werkseitige Beratung einholen. Electro-OIL Einstufen-Ölbrenner INTERZERO...
-
Seite 14: Service-Positionen Des Brenners
Service-Positionen des Brenners Service-Ausschwenkposition Wartungsposition 1 Wartung von Wartung von - Düsenstock - Brennerrohr - Thermostat - Stauscheibe - Ölfeuerungsautomat - Zündung - Düse Wartungsposition 2 Wartungsposition 3 Wartung von Wartung von - Ölpumpe - Motor - Druckleitung - Gebläse - Zündtrafo - Kupplung - Überwachung... -
Seite 15: Ersatzteilliste
42013 42013 Steckverbindung Kessel 42014 42014 42014 42014 42014 42014 Thermostat 41088 41622 41622 41088 41622 41622 Zündelektrode D = 8 x 100 42001 42001 42001 42001 42001 42001 Zündtransformator 42020 42020 42020 42020 42020 42020 Electro-OIL Einstufen-Ölbrenner INTERZERO... -
Seite 16: Empfohlene Anlagenergänzungen
Für die Abgastemperaturen sind die Empfehlungen des Kesselherstellers zu beachten. Ein markantes Ansteigen der Ab- gastemperatur deutet auf eine Verschmutzung des Kessels hin und verschlechtert den Feuerungstechnischen Wirkungsgrad. Electro-OIL GmbH Dieselstraße 1-3 Technische Änderungen vorbehalten. D-21465 Reinbek / Hamburg...
