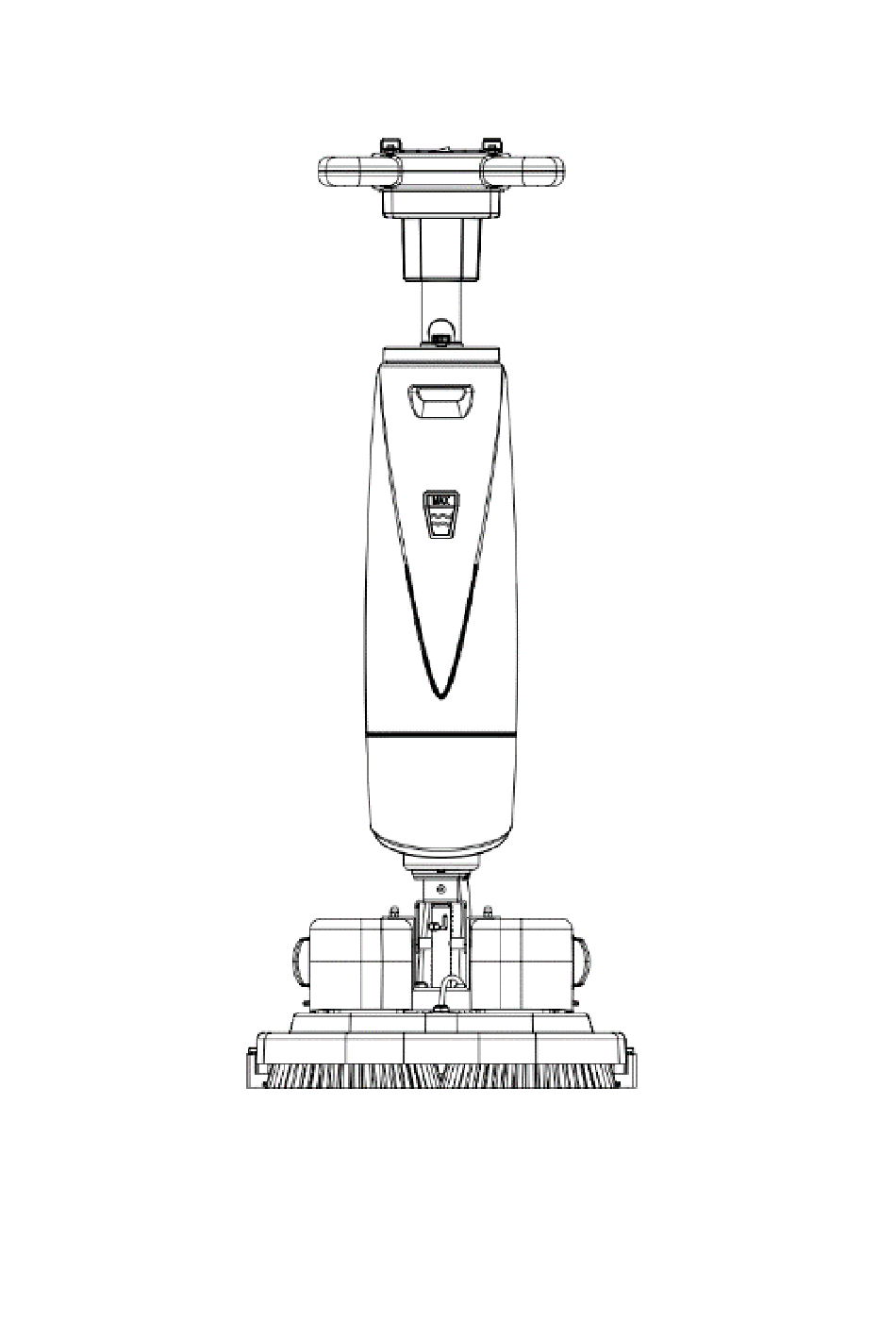

- Seite 1 BLANCUS 45 Manuelle Verwendung Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt verwenden.
-
Seite 2: Überblick
1.0 ÜBERBLICK ACHTUNG：Bitte lesen Sie dieses Handbuch vor der Verwendung der BLANCUS 45 sorgfältig durch. EINLEITUNG Die mikroautomatische Scheuersaugmaschine BLANCUS 45 ist eine Maschine, die die mechanische Bewegung der Tellerbürste und die chemische Wirkung von Wasser und Reinigungslösung zur Reinigung von Hartböden mit verschiedenen Verschmutzungen nutzt und gleichzeitig sowohl die entfernten Verschmutzungen als auch die nicht vom Boden absorbierte Reinigungslösung auffangen kann. -
Seite 3: Die Technischen Merkmale Für Das Produkt
● Achten Sie auf Hindernisse am Arbeitsplatz, wie z. B. Treppen, Regale usw., und achten Sie auf die umstehenden Personen, insbesondere Kinder. ● Verwenden Sie ein geeignetes Reinigungsmittel (Verwenden Sie bei der Reinigung der Scheuersaugmaschine das Reinigungsmittel nur gemäß der Gebrauchsanweisung des Herstellers und verwenden Sie das Reinigungsmittel in der entsprechenden Dosierung und Grenze). - Seite 4 Wasseraufnahmebreite 50cm Arbeitsleistung 600m²/h Tellerbürste 22,8 cm Durchmesser Tellerbürsten-Drehzahl 200rpm Tellerbürstenmotor 2*200W Druck der Tellerbürste 20kg Wasseraufnahme-Motor 200W Vakuumgrad 120mbar Wenderadius 30cm Reinwassertank 3,5L Kapazität Geräuschepegel 75dB Akku-Pack 2*8.8Ah-24V (Lithium-Akku) Gewicht der Batterie 1.9*2kg Gesamtgewicht der 22kg Maschine Bruttogewicht 34kg Abmessungen des Pakets 127,5*60*45（CM）...
- Seite 5 4.0 VERPACKUNG DER MASCHINE 4.0 VERPACKUNG DER MASCHINE Die Packungsgröße ist wie folgt： Länge：1275mm Breite： 600mm Höhe： 450mm...
- Seite 6 5.0 Strukturen 1. Wasserabsaugschalter 2. Batterieanzeige 3. Tellerbürstenschalter 4. Rückstelltaste 5. Betriebsschalter 6. Schraube 7. Abwassertankdeckel 8. Abwassertank 9. Rechte Batterie 10. Linke Batterie 11. 11. Abzugssperre des Ständers 12.Wasserventilschalter 13. Ladeanschluss 14. Verschluss des Reinwassertanks 15. Gewindetankdeckel 16. Abwassertank-Schwenkschnalle 17.Reinwassertank 18. Maschinenverriegelungstaste 19.
- Seite 7 6.0 GEBRAUCHSANWEISUNGEN 6-1 Das Beschreibungsbild der Scheibenbürsteninstallation：Bild 1. Drücken Sie gemäß Schritt 1 im Bild die Tellerbürste bis zum Ende an die formschlüssige Antriebsschnalle. 2. Drehen Sie die beiden Tellerbürsten in die Richtung von Schritt 2 im Bild, um die Tellerbürste zu befestigen. 6-2.Anweisungen zur Batterieinstallation.
- Seite 8 6-3 Das Beschreibungsbild zum Befüllen des Wassers ： Abbildung 6-3-（1）~ (3) 1. Drücken Sie, wie in Schritt 1 von Abbildung 6-3-(1) gezeigt, die Verriegelung des Reinwassertanks nach innen. 2. Heben Sie den Reinwassertank nach oben, wie in Schritt 2 von Abbildung 6-3-(1) gezeigt. 3.
- Seite 9 ACHTUNG：Beim Nachfüllen des Reinwassertanks ist es notwendig, den Abwassertank zu entleeren. ACHTUNG：Füllen Sie kein Wasser in den Abwassertank oder Schmutzwasser in den Reinwassertank, da dies zu einer Verstopfung der Rohrleitung führt. 6-4. Das Beschreibungsbild der Abbau des Abwassertanks 1. Bewegen Sie den Abwassertank- Schwenkbügel nach oben, wie in Abbildung 6-4-(1) gezeigt.
- Seite 10 Abbildung 6-5 6-5 Beschreibungsbild für das Ausbauen des Geräts： 1. Drücken Sie die Verriegelungsschnalle der Maschine。. 2. Bewegen Sie den Griff von der Verriegelung weg. 3. Drehen Sie den Kopf nach unten. 6-6 Das Beschreibungsbild des Bedienfelds：Abbildung 6-6 1. Taste für den Überlastungsschutz des Scheibenbürstenmotors 2.
- Seite 11 Beschreibung：Wenn die rote, gelbe und grüne Anzeige leuchtet, zeigt diese an, dass der Akku vollständig geladen ist. Wenn die grüne Anzeige aus ist und die rote und gelbe Anzeige leuchten, bedeutet dies, dass der Stromverbrauch die Hälfte überschritten hat. Wenn nur die rote Anzeige leuchtet und blinkt, bedeutet dies, dass der Akku schwach ist und rechtzeitig aufgeladen werden sollte.
-
Seite 12: Pflegemaßnahmen
6-8 Laden des Akkus： ACHTUNG：Es muss ein vom Unternehmen zugelassenes und geliefertes Ladegerät verwendet werden (Abbildung 6-8). Die Verwendung eines nicht kompatiblen Ladegeräts kann zur Beschädigung des Akkus und zu einem Brand führen. Beim Laden müssen zwei Akkus gemeinsam geladen werden. Korrekter Ladeschritt：... -
Seite 13: Häufige Fehler Und Lösungen
（3）Heben Sie die Wasserabstreiferkomponente vom Boden ab und wischen Sie den Abstreifer mit einem feuchten Handtuch ab. （4）Wischen Sie das Gerät mit einem speziellen Reinigungsmittel. (5）Laden Sie den Akku auf. (6) Prüfen Sie, ob die Kante des Abstreifers scharf ist. Wenn sie beschädigt ist, wechseln Sie bitte auf die andere Seite oder ersetzen Sie sie. - Seite 14 Der Netzschalter ist beschädigt Wenden Sie sich an den Hersteller. Der Akku ist schwach und muss Bitte laden Sie den Akku auf. geladen werden. Beschädigung des Wenden Sie sich an den Tellerbürstenmotor Tellerbürstenmotors oder Hersteller funktioniert nicht Beschädigung seines Stromkreises Beschädigung des Wenden Sie sich an den elektromagnetischen Schalters...
- Seite 15 Die Saugleitung ist nicht fest mit Saugleitung sicher dem Wasserabstreiferteil anschließen Schlechte verbunden Wasseransaugleistung Wasser-Saugleitung verstopft Die Verstopfung beseitigen Saugleitung austauschen Saugleitung beschädigt Der Abwassertankdeckel ist nicht Deckel des Abwassertanks abgedeckt abdecken Dichtung des Abwassertankdeckels Dichtung auswechseln ist beschädigt. Wasserabsaugmotor beschädigt Wenden Sie sich an den Hersteller Der Akku ist schwach und muss...
- Seite 17 Name Name Tastschalter Oberes Griffgehäuse Schraubenmuttern M3 Ladestecker M3X20 Zylinderkopf Unteres Griffgehäuse schrauben 4X30 Flachkopf- M6X20 Zylinderkopf Blechschrauben schrauben Handgriff-Verbinder Griff-Verbinder （zurück (vorne） M6X20 Zylinderkopf 4X10 Flachkopf- Blechschrauben schrauben Relais 4X10 Flachkopf- Blechschrauben Leiterplatte Überlastschutz Netzschalter Wasserventilschalter...
- Seite 18 Name Numm Name Numm Name Aluminiumrohr- 50X3 Aluminium- 203 Gelenkrückplatte Dichtungsteil Rohrgriff M6X16 Zylindrische Reinwasserbehälter- 206 Ansaugrohr Schraube Verschluss oberes Gelenk 4X20 Senkkopf- Wassertank-Palette 209 Silikonhülle Blechschrauben...
- Seite 19 Umsetzung Aluminium- M6X16 Zylindrische Schnellverbindung Rohrverbinder Kopfschrauben Wasserleitung Abdeckung des 4X20 Flachkopf- Wasserabsaugmotors Blechschrauben Schalldämpfer Schalldämpfer Motor- Schwammabdeckung Schwamm Luftführungsschale 4X16 Flachkopf- Wasserabsaugmotor Wasserabsaugung Schneidschraube Motorabsaughaube Abdeckung der 3X12 Flachkopf- Leiterplatte Kühlbox Motorluftführung Schneidschraube Motorabgasanschluss Platine Kühlkörper Lüfter-Platine M3X8 Linsenschraube Ansaugrohr untere Schlauchschelle Verbindung...
- Seite 20 Nummer Name Nummer Name Nummer Name Schraube des Aufhänger für Schraube des Wassertankdeckels Wassertankdeckel Wassertankdeckels mit Lasche A mit Lasche A Gewindetankdeckel Sauberer Gewindetankdeckel Wasserbehälter Wassertankschieber O-Ring 11X3 O-Ring 28X3...
- Seite 21 Wassertank- Wassertank 4X20 Senkkopf- Ventilgehäuse Blechschrauben ventil- Außendichtung Tank- Feder der Tankschwenk Tankschwenk Schwenkverschluß schnalle schraube schnalle Ansaugkrümmer 3X12 Senkkopf- Untere Abdeckung Blechschraube für Abwassertank Schwimmerkugel deckels Abdeckung Schwimmende Abwassertank- des Abwassertanks Deckel- Kugelhaube Dichtungsleiste 3X12 countersunk Schrauben Auspuffmantel head tapping screw für Abwassertank O-Ring 8X1,8 Abwassertank...
- Seite 22 Nummer Name Nummer Name Rechte obere Batterien Batteriefachabdeckung 3X16 Flachkopf- 4X50 Flachkopf-Blechschraube Schneidschrauben Federn Batteriezugschnallen Batterie-Schnallen Batteriestecker Kupferteile Batterie-Stopfen Rechte untere Batteriefachabdeckung...
- Seite 23 4X70 Flachkopf-Blechschraube Linke untere Batteriefachabdeckung Linke obere Batteriefachabdeckung Nummer Name Nummer Name Maschinenbefestigungsschnalle Splint 2,5X12 Knopflochhülse Griff senkrechte Knopflochhülse Abzug mit der Hand gerade ziehen M6 Rundmutter...
- Seite 24 Handgriff- Verbindungsgabel Handgriff- Verbindungsbeschlag M6 Kontermutter Maschinenverriegelungshebel Scheibenbürstenmotor- Abdeckung Batterieeinlegeteile Batterie-Einsatzplatten 4X16 Flachkopf- Wasserleitung Blechschrauben Motorabdeckung untere 4X20 Flachkopf- Abdeckung Blechschrauben Das elektromagnetische Ventil 3X10 Flachkopf- Blechschraube Armaturen des Magnetventils Wasserrohrschnellverbinder Wasserdichter Kabelstecker Feder 9*1*40 M6 Sicherungsmutter M6X16 Zylinderkopfschraube Knöchelhülse Anschluss des Gabelhalters Aufechte Knopflochhülse M6X15 Senkkopfschraube...
- Seite 25 Nummer Name Nummer Name Parabolrakel-Komponenten 4X16 Flachkopf- Blechschrauben M4X20 Flachkopfschrauben Komponenten zur Positionierung 12X6 Flache Pads M6 Sicherungsmuttern 40MM Parabolrakel-Räder 606 Lager M6X25 Zylindrische Kopfschrauben Buchsen Parabolrakel-Innenteil Parabolrakel Rückleiste...
- Seite 26 Parabolrakel-Gehäuse Parabolrakel Vorderleiste Parabolischer Rakel-Anschluss M6 Flügelmutter Nummer Name Nummer Name Motorregler-Festplatten Motorsteuerung...
-
Seite 27: Produktgarantiekarte Der Serie
M3 Mutter M3X20 Flachkopfschrauben Tellerbürstenmotoren Tellerbürstenabdeckung Antriebsschnallen Motorabdeckung Verbindungsteile M4X20 Flachkopf- 12X6 Flachpads Blechschrauben Federpolster M6X25 Zylinderkopfschrauben Tellerbürsten Antriebsfalzplatten 5X16 Flachkopf- M5X12 Zylindrische Blechschraube Kopfschrauben Wasserrohr- Schnellverbinder Produktgarantiekarte der Serie Kartennummer： Kundenname： Kontaktnummer： Adresse ： Postleitzahl： Datum des Kaufs： Rechnungsnummer：... - Seite 28 Produkt-Modellnummer： Seriennummer： Zu ersetzende Teile： Fehlerbeschreibung： Distributor (Dienstsiegel) Diese Garantiekarte muss mit dem offiziellen Siegel des Händlers gestempelt sein. Diese Garantiekarte ist in zweifacher Ausfertigung, eine für den Kunden und eine für den Händler。. ★Diese Karte und die Kaufrechnung gelten beide als Schutz zur Fixierung von Garantien, also bewahren Sie sie bitte sorgfältig auf.
