k
2: a
apItel
Nachdem geprüft wurde, welche Montagevariante geeignet ist, kann mit dem Anbau
des Montagesets begonnen werden.
Schritt 1: Montage der Dämpferplatte
Im Folgenden werden alle drei Montagevarianten zum Anbringen der Dämpferplatte
beschrieben. Je nach Fahrradtyp kommt eine der drei Varianten zum Einsatz.
1.1. Variante 1: Montage auf der Seitenständeraufnahme

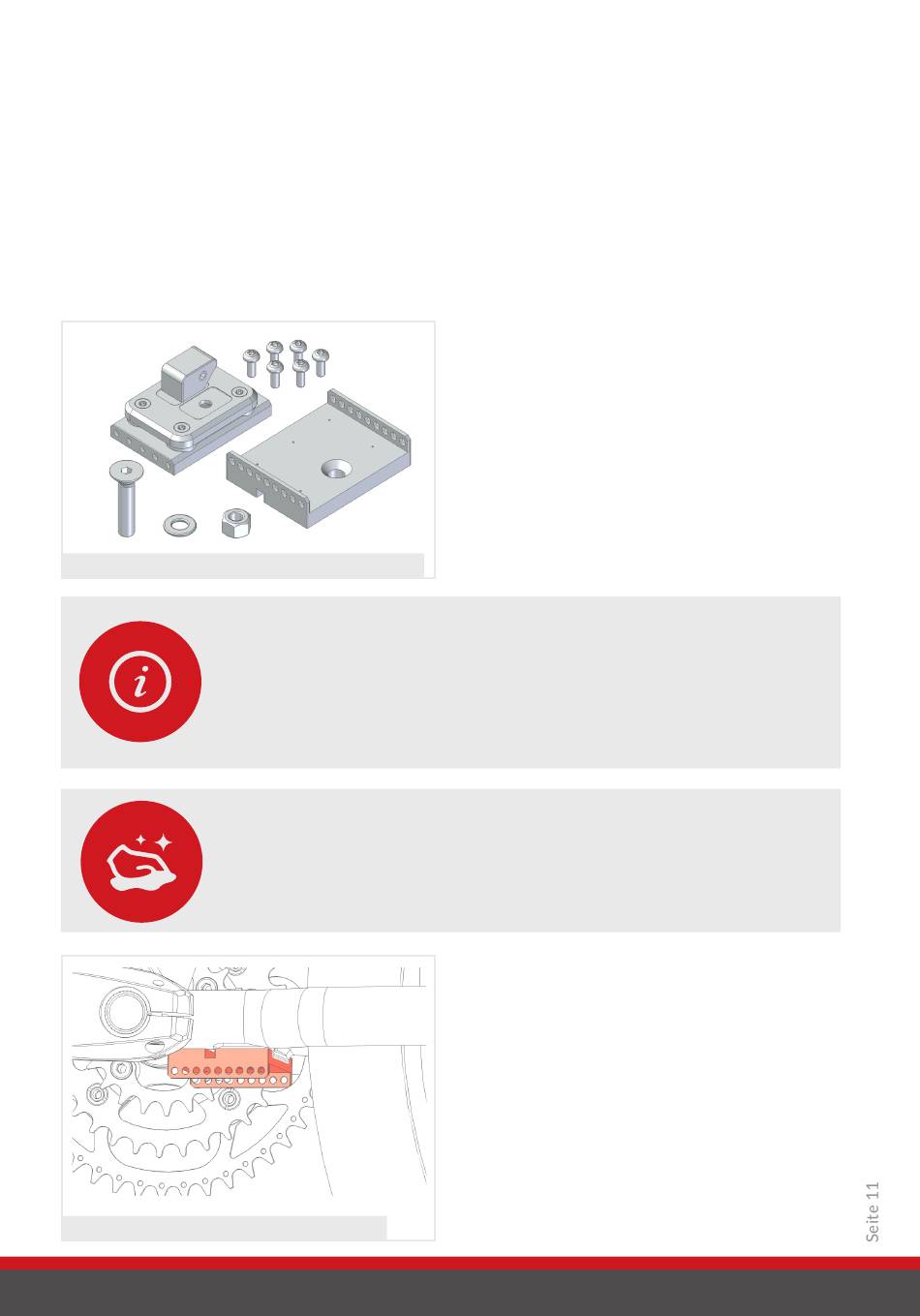

Benötigte Bestandteile Montage Seitenständeraufnahme
HINWEIS!
Ist ein Seitenständer am Fahrrad angebracht, ist dieser zu entfernen
und es kann ggf. auf einen Hinterbau-Seitenständer umgestiegen
werden. Dieser kann im Onlineshop unter www.add-e.at/shop oder
bei einem Fahrradfachhändler erworben werden.
SAUBERKEIT!
Die Seitenständeraufnahme ist vor dem Anbringen der Ständerplatte
gründlich zu reinigen!
Ständerplatte an der Seitenständeraufnahme
nbrIngen des
m
ontagesets
Benötigte Bestandteile:
•
Dämpferplatte
•
Ständerplatte
•
6x M4 Torx-Schraube kurz
•
1x M8 Inbus-Schraube
•
M8 Mutter
•
Unterlegscheibe
1.
Die Ständerplatte unterhalb der
Seitenständeraufnahme anbringen.
Die M8 Inbus-Schraube von unten
durchführen und oberhalb mit der
Unterlegscheibe und der M8 Mutter
befestigen.
2.
Die Dämpferplatte auf die Ständerplat-
te mit dem Keil in Richtung Ketten-
blatt schieben und die Einstelllehre mit
der Rundung zum Hinterrad anbringen.
