Infrarot-Kantensensor FR 44..

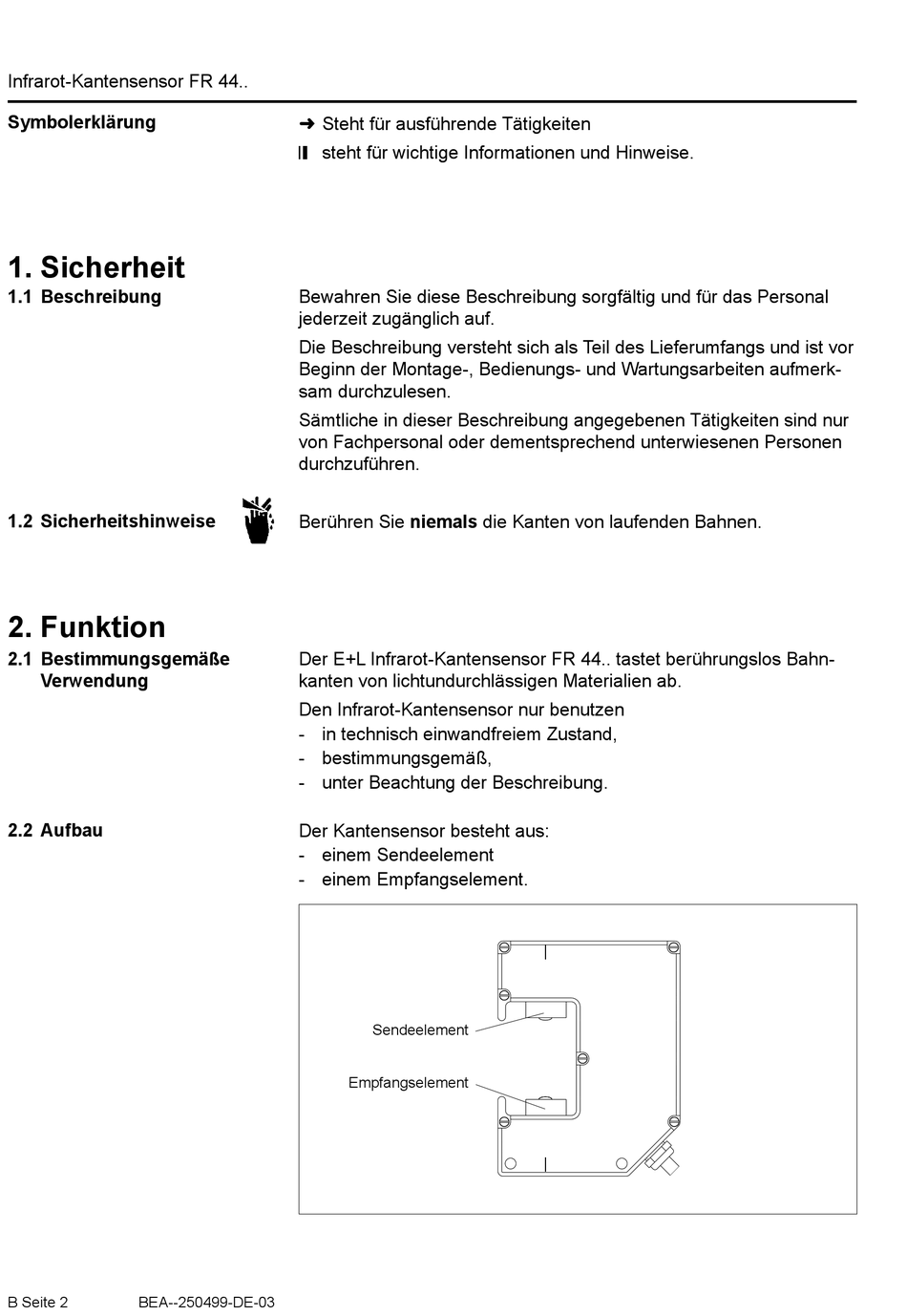

Symbolerklärung
1. Sicherheit
1.1 Beschreibung
1.2 Sicherheitshinweise
2. Funktion
2.1 Bestimmungsgemäße
Verwendung
2.2 Aufbau
B Seite 2
BEA--250499-DE-03
Steht für ausführende Tätigkeiten
steht für wichtige Informationen und Hinweise.
Bewahren Sie diese Beschreibung sorgfältig und für das Personal
jederzeit zugänglich auf.
Die Beschreibung versteht sich als Teil des Lieferumfangs und ist vor
Beginn der Montage-, Bedienungs- und Wartungsarbeiten aufmerk-
sam durchzulesen.
Sämtliche in dieser Beschreibung angegebenen Tätigkeiten sind nur
von Fachpersonal oder dementsprechend unterwiesenen Personen
durchzuführen.
Berühren Sie niemals die Kanten von laufenden Bahnen.
Der E+L Infrarot-Kantensensor FR 44.. tastet berührungslos Bahn-
kanten von lichtundurchlässigen Materialien ab.
Den Infrarot-Kantensensor nur benutzen
- in technisch einwandfreiem Zustand,
- bestimmungsgemäß,
- unter Beachtung der Beschreibung.
Der Kantensensor besteht aus:
- einem Sendeelement
- einem Empfangselement.
Sendeelement
Empfangselement
