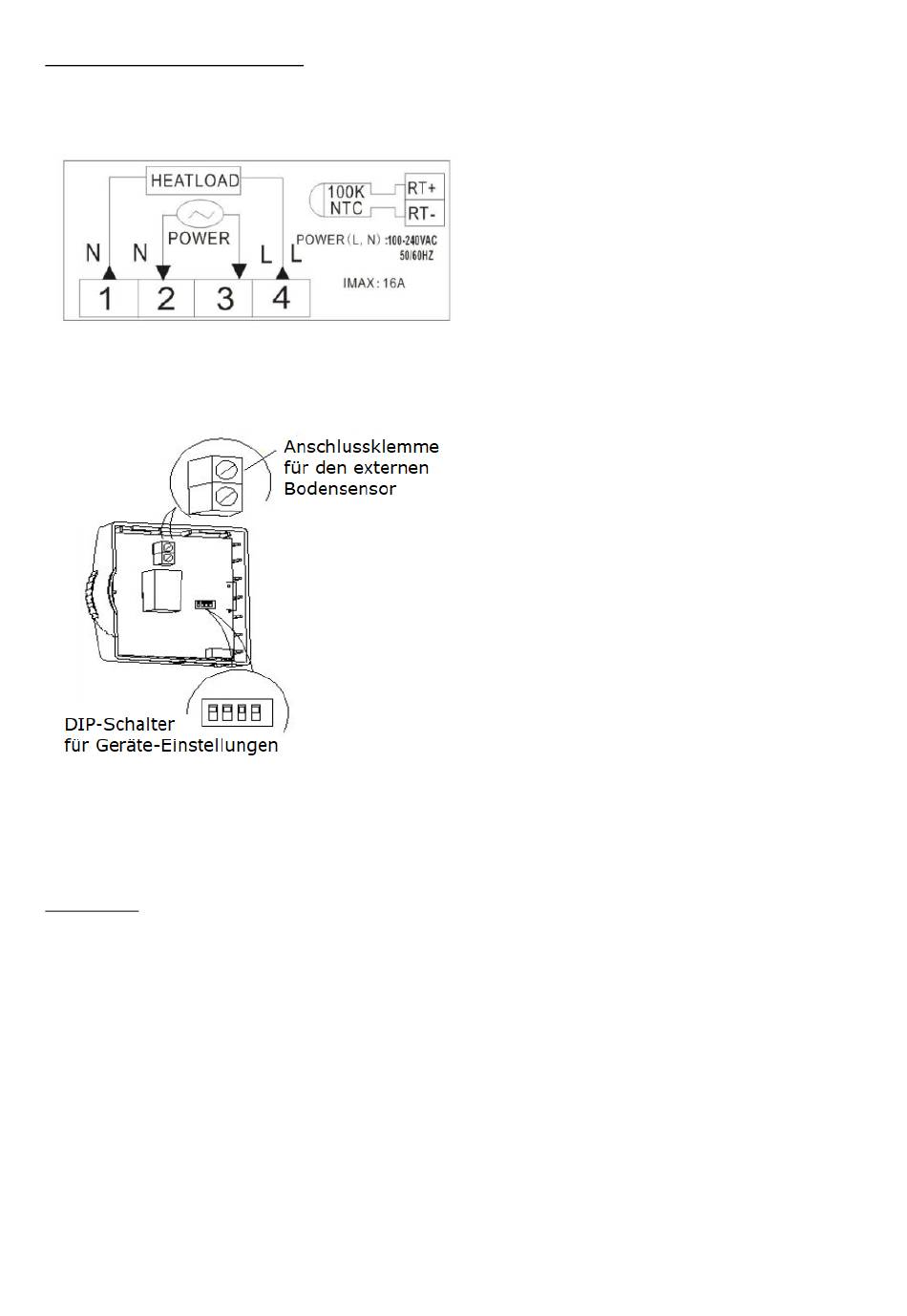

Beschreibung Anschlussklemmen
Fehlercodes
Sofern ein Problem besteht, wird dieses im Display mittels der folgenden Nummern angezeigt.
E1 = interner Sensor hat einen Kurzschluss
E2 = interner Sensor defekt
E3 = externer Sensor hat einen Kurzschluss / bitte den Sensor prüfen
E4 = externer Sensor defekt / prüfen ob der Sensor korrekt angeschlossen ist
2 & 3
Eingangsklemme für die 230V/AC
Versorgungsspannung des Thermostaten
1 & 4
Ausgangsklemme zum Anschluss des
Verbauchers
RT+ & RT-
Eingangsklemme für den Anschluss
des exterenen Temperatursensor
An die zweipolige Schraubklemme (JP2 /
SENSOR / NTC) wird der externe Bodensensor
angeschlossen.
DIP-Schalter: Die vier DIP-Schalter dienen zur
Einstellung (siehe Seite 5)
