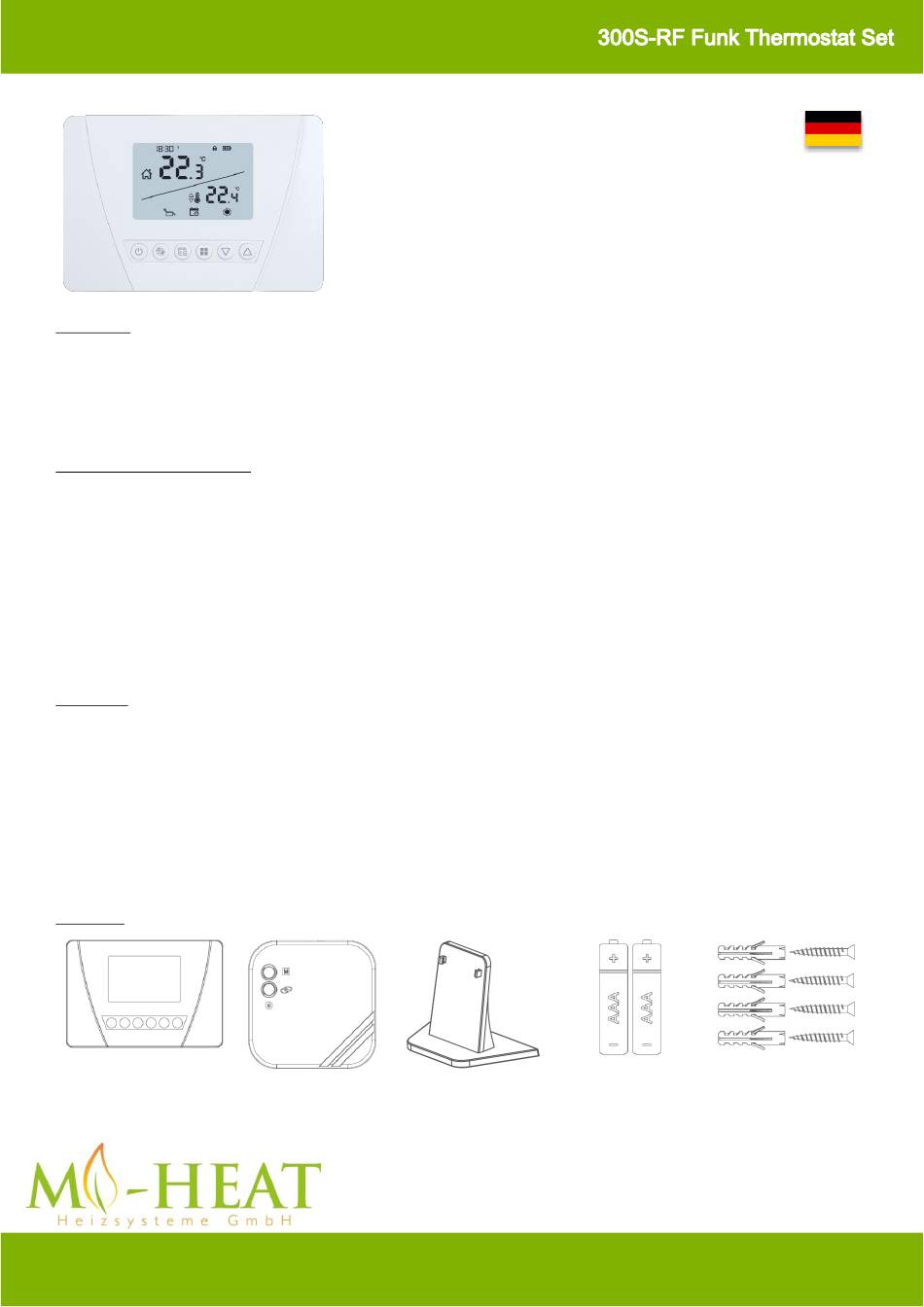

Einsatzbereich

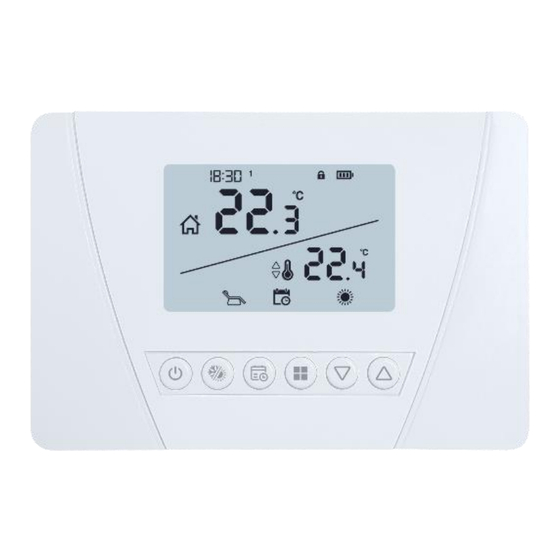

Der 300S-RF ist ein Funk-Raumthermostat und besteht aus einem batteriebetriebenen Sender (2x AAA Batterien) und einem netzspannungsversorgten Empfänger
(230V / 50Hz). Das Gerät ist für den komfortablen und ökonomischen Heizungsbetrieb vorgesehen und kann sowohl zentral den Heizkessel, Elektroheizungen oder
andere Verbraucher mit einer maximalen Schaltleistung von 7A (Ampere) steuern. Über den potentialfreien Schaltkontakt lassen sich nahezu alle Verbraucher
schalten. Die Temperaturüberwachung erfolgt über den integrierten Sensor am Funk-Sender. Die Funk-Reichweite beträgt bis zu 20 Meter.
Sicherheitshinweise und Maßnahmen
•
Bitte lesen Sie diese Betriebsanleitung vor der ersten Inbetriebnahme sorgfältig durch.
•
Verwenden Sie das Produkt streng bestimmungsgemäß, wie in der Betriebsanleitung beschrieben.
•
Zur Vermeidung eines Stromschlags das Gerät nie in Wasser oder andere Flüssigkeiten tauchen und darauf achten, dass kein Wasser darauf tropft.
•
Vergewissern Sie sich, dass die Netzspannung in Ihrem Hause mit der auf dem Typenschild angegebenen Betriebsspannung übereinstimmt.
•
Der elektrische Anschluss darf nur von qualifizierten Fachkräften in Übereinstimmung mit den geltenden Vorschriften für Elektrosicherheit durchgeführt
werden.
•
Dieses Gerät ist nicht dafür geeignet, durch Personen (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissens benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu verwenden ist.
•
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Eigenschaften
•
Tägliche und wöchentliche Programmierung
•
Verschiedene Modusoptionen (Comfort, Eco, Urlaub)
•
Kalibrierung des Temperatursensors
•
EIN/AUS-Steuerung
•
Drahtlose Verbindung
•
Heizung/Kühlung Option
•
Hysterese-Einstellung
•
Präzise Temperaturmessung
•
Auf 3 Empfänger erweiterbar
Lieferumfang
Thermostat/Sender-Einheit
INSTALLATIONSANLEITUNG
INSTALLATION INSTRUCTIONS
Empfänger-Einheit
Tischaufsteller
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de
Batterien
Montagematerial
Werbung
Verwandte Anleitungen für Mi-Heat Heizsysteme 300S-RF
Inhaltszusammenfassung für Mi-Heat Heizsysteme 300S-RF
- Seite 1 Einsatzbereich Der 300S-RF ist ein Funk-Raumthermostat und besteht aus einem batteriebetriebenen Sender (2x AAA Batterien) und einem netzspannungsversorgten Empfänger (230V / 50Hz). Das Gerät ist für den komfortablen und ökonomischen Heizungsbetrieb vorgesehen und kann sowohl zentral den Heizkessel, Elektroheizungen oder andere Verbraucher mit einer maximalen Schaltleistung von 7A (Ampere) steuern.
-
Seite 2: Installation Instructions
Technische Daten Raum Thermostat: Empfänger: Abmessungen: 85x125x20mm Abmessungen: 90x90x25mm Spannungsversorgung: 3V DC (2 x AAA-Batterie) Spannungsversorgung: 230V AC / 50Hz Temperaturmessgenauigkeit: 0.1°C Temperaturmessgenauigkeit: 0.1°C Hysterese: -2 bis +2°C Max. Schaltleistung Relais: 7A (230V/AC - ohmsche Last) Betriebstemperaturbereich: +5 bis 30°C Lagertemperatur: -20 bis + 60°C Batterie-Lebensdauer:... - Seite 3 Beschreibung der Geräte-Tasten (Empfänger) 1. Taste zur manuellen Bedienung: deaktiviert den Empfänger und ermöglicht die manuelle Bedienung des angeschlossenen Verbrauchers 2. Kopplungs-Taste: zur Kopplung des Thermostats/Senders und dem Empfänger 3. LED-Leuchte: Betriebsanzeige 4. Eingang Netzkabel 5. Ausgang für das Anschlusskabel des Verbrauchers Beschreibung der Empfänger LED Immer rot Empfänger ist betriebsbereit, aber Empfänger und Thermostat/ Senden sind nicht gekoppelt.
- Seite 4 Einsetzen / wechseln der Batterien Öffnen des Thermostat Gehäuse Rückseite der Thermostat Front-Einheit Gehäuse öffnen: Drücken Sie mit einem Schraubendreher an den Aussparungen (links und rechts) der Unterseite des Raumthermostaten nach vorne (siehe Bild oben). Der vordere Teil des Thermostaten lässt sich nun von der Montageplatte abnehmen. Batterien einlegen: Legen Sie 2 AAA-Alkalibatterien in das Batteriefach ein, wobei die Richtung der Batterien zu beachten ist.
- Seite 5 Anschluss des Thermostaten: Achtung: Arbeiten an der Elektroinstallation dürfen nur von fachlich qualifizierten Personen durchgeführt werden! Schalten Sie zunächst den anzuschließenden Verbraucher und die zuführende Stromquelle stromlos! Das Thermostat-Set kann für verschiedene Anwendungen eingesetzt werden, da das Thermostat über einen potentialfreien Schaltausgang verfügt. Verbinden Sie je nach erforderlicher Versorgungs- bzw.
- Seite 6 Negative Hysterese - Schaltempfindlichkeit Die Werkseinstellung für die negative Hysterese ist 0,5°C. Der Wert kann zwischen 0,1 und 2,0°C eingestellt werden. Beispiel (0,5°C negative Hysterese): Das Thermostat sendet ein Signal an den Empfänger, sofern die aktuelle gemessene Temperatur (IST-Temperatur) 0,5°C unter der von Ihnen eingestellten Temperatur (SOLL-Temperatur) liegt.
- Seite 7 Einstellung des Wochenprogramms Sie können den Plan für die Heizphasen des Raumthermostats mittels des Wochenprogramms einstellen. Bei der Wochenprogrammierung können für jeden Tag 7 verschiedene Temperaturwerte eingestellt werden. Diese Werte können im Menü ' P0 - P6'' eingestellt werden. Um das Wochenprogramm einzustellen, gehen Sie wie folgt vor: Halten Sie die Taste „Wochenprogramm“...
- Seite 8 Das CE-Zeichen ist ein Freiverkehrszeichen, dass sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet. Dokumentation © 2022 Mi-Heat Heizsysteme GmbH Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert oder vervielfältigt werden.
