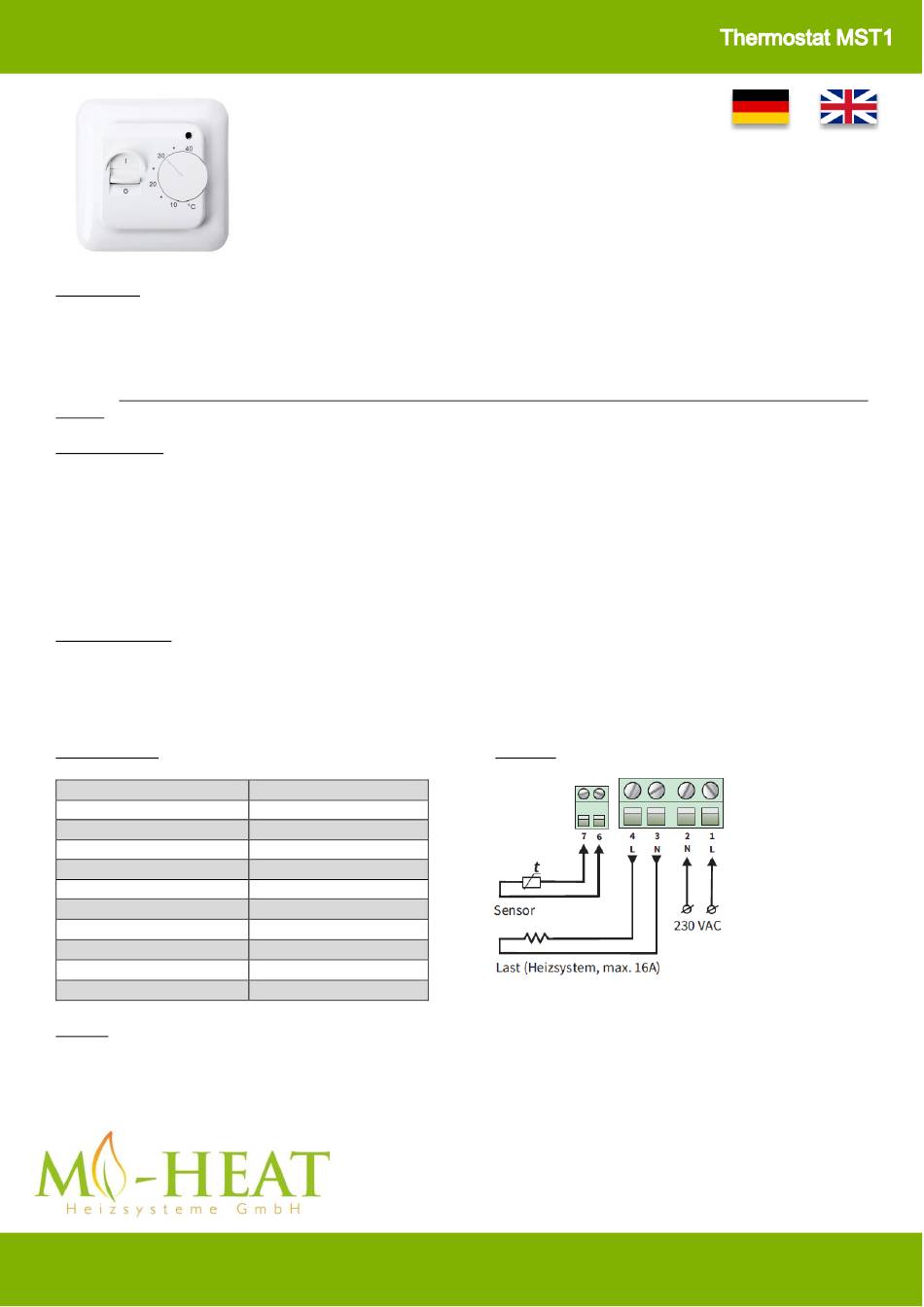

Mi-Heat Heizsysteme MST1 Bedienungsanleitung

Einsatzbereich
Der MST1 Thermostat kann zur Regelung von Fußbodenheizsystemen wie z.B. elektrischen Heizmatten oder Heizfolien, sowie für NC-
Stellventile (normally closed / stromlos geschlossen) für wassergeführte Bodenheizungen eingesetzt werden. Aber auch andere elektrische
Heizgeräte wie beispielsweise Infrarot-Heizstrahler oder Konvektoren können über den Thermostaten betrieben werden.
WICHTIG!: Das Gerät verfügt ausschließlich über den externen Temperatursensor. Dieser muss für den Betrieb daher zwingend angeschlossen
werden.
Wichtige Hinweise
•
Wir empfehlen, die Montage des Temperaturreglers und der Heizanlage Fachkräften zu überlassen.
•
Die elektrischen Verbindungen und den Netzanschluss des Gerätes sollten nur qualifizierte Elektrofachkräfte ausführen.
•
Trennen Sie die Leitungen vom Strom bevor Sie ein Thermostat installieren, überprüfen oder austauschen.
•
Den Schaltplan und die Montagehinweise zum Gerät finden Sie in dieser Anleitung.
•
Die Herstellergarantie erstreckt sich nicht auf Fehlfunktionen des Gerätes, die infolge mechanischer Beschädigung, fehlerhafter Montage,
unsachgemäßer Handhabung und bei der Nutzung für Zwecke oder Bedingungen die nicht in der vorliegenden Montage- und
Gebrauchsanweisung aufgeführt sind, entstehen.
Sicherheitshinweise
Trennen Sie die Leitungen von der Spannung bevor Sie ein Thermostat installieren, überprüfen oder austauschen. Die Arbeiten an elektrischen
Verbindungen und dem Netzanschluss des Gerätes dürfen nur von qualifizierten Elektrofachkräften durchgeführt werden. Andernfalls erlischt
die Garantie. Es dürfen nur Kunststoffunterputzdosen für die Thermostatinstallation eingesetzt werden. Stellen Sie während der Installation des
Wellrohrs und nochmals vor der Verlegung des Estrichs sicher, dass der Sensor im Wellrohr verlegt und wieder herausgenommen werden kann.
Technische Daten
Spannung
Max. Schaltleistung
Stromverbrauch
Gewicht
Abmessungen
IP-Schutz
Umgebungstemperaturbereich
Temperatureinstellbereich
Schaltdifferenz
Farbe
Bodensensor R25°C
Montage
Thermostatplatzierung: Platzieren Sie den Thermostat an die Wand bis zu einer Höhe von 80 bis 150cm. An Orten mit erhöhter Feuchtigkeit
installieren Sie den Thermostat so weit wie möglich von den Feuchtigkeitsquellen nach den geltenden Normen. Platzieren Sie den Thermostat
nicht an eine Wand mit Sonneneinstrahlung oder an die Gebäude- Außenwand. Installieren Sie den Bodentemperatursensor mind. 50cm in die
Heizfläche und immer in das Einbaurohr (sog. Wellrohr), das am Ende abgedeckt ist, um einen Eintritt des Baumaterials in das Rohr zu verhindern
BEDIENUNGSANLEITUNG
USER MANUAL
230 VAC, 50-60 Hz
16A
<1 W
150g
80x80x38mm
IP20
-5 bis +50°C
+5 bis +45°C
± 0,5K
Weiß
NTC, 10kOhm
Mi-Heat Heizsysteme GmbH
Ol Streek 39a | 26607 Aurich | Deutschland
Tel.: +49 (0) 4941-6971930 | Web: mi-heat.de | Mail: info@infrarot-fussboden.de
Schaltplan
Seite 1-2 Page 3-4
.
