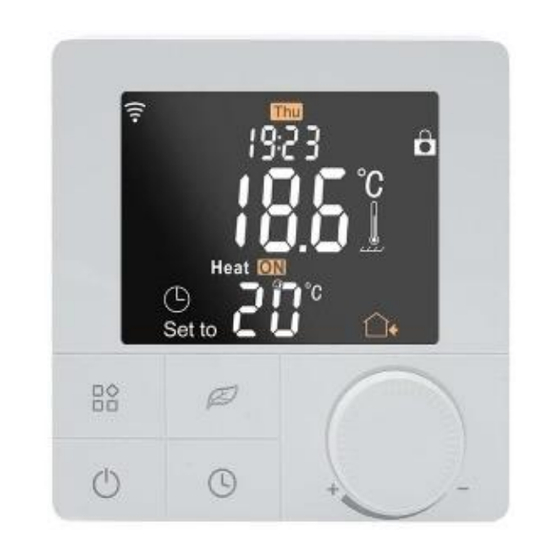

WT8 Wifi Thermostat
Vielen Dank das Sie sich für
unseren smart Thermostat
WT8 Wifi entschieden haben.
Aufgrund der stätigen Weiterentwicklung der Geräte-Software (Firmware) kann der hier beschriebene
Funktionsumfang bzw. die Bedienungsweise ggf. abweichen. Die aktuelle Version der Anleitung kann im
Shop beim Artikel unter Downloads heruntergeladen werden.
Eigenschaften:
•
Per App programmierbar/bedienbar
•
Kompatibel mit Amazon Alexa, Google Assistent und IFTTT
•
Einfache Installation
•
Wochenprogramm 6 Schaltzeiten (App: Montag bis Freitag und Samstag, Sonntag)
•
Externer Sensor oder Raumsensor
Technische Daten:
•
Betriebsspannung: 230V/AC
•
Schaltleistung: 3680W/16A (ohmsche Last)
•
Temperatursensor: interner oder externer Sensor (NTC 10kOhm)
•
Temperatur-Begrenzung externer Sensor: 5 - 60°C / aus (empfohlen max. 26°C)
•
Betriebstemperatur: +5 ~ 50°C
•
Farb-LCD Display, beleuchtet
•
Abmessungen: 86mm x 86mm x 11/43,6mm
•
Farbe: Weiß
•
Schutzart / Schutzklasse: IP20 (Sensor IP44) / 2
•
Zertifizierung: CE
Werbung
Verwandte Anleitungen für Mi-Heat Heizsysteme WT8 Wifi
Inhaltszusammenfassung für Mi-Heat Heizsysteme WT8 Wifi
- Seite 1 WT8 Wifi Thermostat Vielen Dank das Sie sich für unseren smart Thermostat WT8 Wifi entschieden haben. Aufgrund der stätigen Weiterentwicklung der Geräte-Software (Firmware) kann der hier beschriebene Funktionsumfang bzw. die Bedienungsweise ggf. abweichen. Die aktuelle Version der Anleitung kann im Shop beim Artikel unter Downloads heruntergeladen werden.
- Seite 2 Wichtige Hinweise vor Inbetriebnahme: Bitte lesen Sie die vollständige Anleitung, bevor Sie mit der Installation des Thermostaten beginnen Das Thermostat muss von einer qualifizierten Person installiert werden Verwenden Sie den Thermostat nur wie in dieser Anleitung beschrieben Trennen Sie während der Installationsarbeiten immer die Stromversorgung Sicherheit: Beim Umgang mit Produkten, die mit elektrischer Spannung versorgt werden, sind die geltenden VDE- Vorschriften zu beachten, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860.
- Seite 3 Menü für die Uhrzeit und Tag Einstellung auf Einstellrad für Temperaturen und Werte Beschreibung Display-Symbole * Das Model Mi-Heat WT8 Wifi verfügt nicht über die Funktionen Ventilator/Kühlen, zudem können die Symbole der Geräte-Tasten ggf. anders bedruckt sein Auto-Modus Wochenprogramm, bis zu 6 Heizereignisse können pro Tag eingestellt werden. Heizungsereignisse, Zeiträume und Temperatur können separat nach persönlichen Routinen eingestellt werden.
- Seite 4 Einstellungsmenü öffnen: - Drücken Sie im ausgeschalteten Zustand 3 Sekunden lang die Mode-Taste (Taste 1), um in den erweiterten Einstellungsmodus zu gelangen. - Durch mehrfaches drücken der M-Taste wird der Menü-Punkt gewechselt. - Die Werte können durch drehen des Einstellrads verändert werden. - Drücken Sie die Power-Taste, um zu speichern und den erweiterten Einstellungsmodus zu verlassen.
- Seite 5 1 & 2 Eingangsklemme für die 230V/AC Versorgungsspannung des Thermostaten 3 & 4 Ausgangsklemme zum Anschluss des Verbauchers nicht belegt 6 & 7 Eingangsklemme für den Anschluss des exterenen Temperatursensor Einstellung Wochenprogramm (Auto-Modus) Drücken Sie die M-Taste 3 Sekunden lang, um die Einstellung des Auto-Modus zu bearbeiten. Schaltzeiten (Event) Symbols Zeit...
- Seite 6 Montage Die Front-Einheit des Thermostaten verfügt über eine Schnappbefestigung. Lösen Sie die Frontabdeckung, indem Sie einen Schraubenzieher in die unten befindliche Aussparung einführen. Legen Sie die Anschlussdrähte für die Geräteversorgung, den Verbraucher und ggf. den externen Sensor auf und schrauben Sie diese fest. Empfohlene Abisolierlänge ist 7-9mm. Montieren Sie die Montageplatte auf der Wanddose, setzen Sie die Schrauben ein und befestigen Sie dann den Thermostaten.
- Seite 7 App Einbindung und Programmierung: Um das Thermostat per Smartphone App einrichten bzw. programmieren zu können, ist zunächst die kostenfreie TuyaSmart App aus dem jeweiligen App-Store zu laden und zu installieren. Mindestanforderung Smartphone: iOS9 oder neuer, Android 4.1 oder neuer TuyaSmart (Tuya Inc.) App für Android App für Apple iOS Die folgenden Schritte zeigen die Einrichtung der TuyaSmart App, sowie die Einbindung und...
- Seite 8 Den per Mail oder SMS erhaltenen Passwort für das Tuya-Benutzerkonto Nun kann das Thermostat durch antippen Verifizierungscode in der App eintippen. festlegen und auf „Fertigstellung“ tippen. von „Gerät hinzufügen“ eingebunden werden. Zur Einbindung eines Thermostaten ist WLAN-Netzwerk (SSID) des vorhandenen Thermostat in den Anlernmodus links auf „Kleines Haushaltsgerät“...
- Seite 9 Die App sucht nun nach verfügbaren und Wurde ein Gerät gefunden, kann nun ein Mittig wird groß die Soll-Temperatur und im Anlernmodus befindlichen Geräten. beliebiger Name vergeben werden. Nach darüber die aktuelle Raum-Temperatur dem antippen von „Fertigstellung“ ist die (Indoor Temp) angezeigt. Mittels Einbindung erfolgreich abgeschlossen.
- Seite 10 Hier kann ein individuelles Heizprofil Hier kann ausgewählt werden, ob nur der Durch antippen des „Stift“ Symbols oben hinterlegt werden. interne, oder nur der externe Sensor für rechts in der Hauptansicht des die Temperaturermittlung verwendet Thermostaten, können die weiteren werden soll. Es ist auch möglich beide Einstellungen und Einbindungsmöglichkeit Sensoren in Kombination zu verwenden.
- Seite 12 Das CE-Zeichen ist ein Freiverkehrszeichen, dass sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet Dokumentation © 2022 Mi-Heat Heizsysteme GmbH Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert oder vervielfältigt werden. Es ist möglich, dass das vorliegende Handbuch drucktechnische Mängel oder Druckfehler aufweist.
