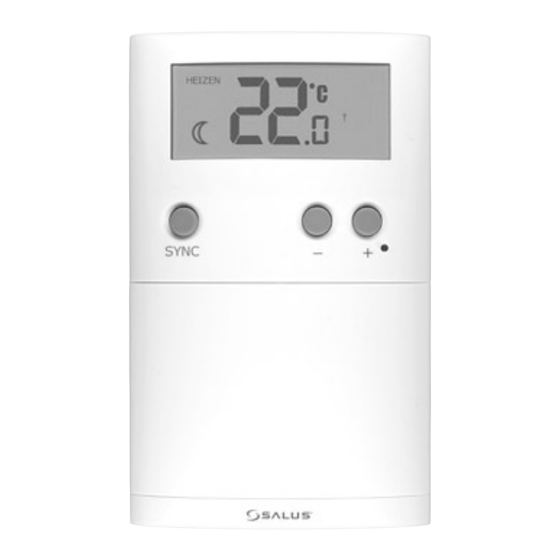

SALUS ERT 30 Funk
Elektronischer Raumthermostat für Flächen-,
Radiatoren- und Konvektorenheizungen
Bedienungs-
und
Montageanleitung
Allgemeines
Herzlichen Glückwunsch zum Kauf eines Raum-
thermostates der Marke SALUS. Mit dem Modell
ERT 30 haben Sie sich für einen elektronischen,
digitalen
Raumtemperaturregler
entschieden,
der gegenüber herkömmlichen, mechanischen
Produkten entscheidende Vorteile bietet: Der Regler
ist über zwei Drucktasten sehr einfach zu bedienen
und bietet Ihnen dank hochwertiger Geräteelektro-
nik einen einzigartigen Regelkomfort für Heizungs-
anwendungen aller Art. Das Standarddisplay zeigt
Ihnen die aktuelle Raumtemperatur an.
Bedienung
Der elektronische Raumthermostat ERT 30 dient
zur Regelung der Temperatur in trockenen und
geschlossenen Räumen mit üblicher Umgebung
und einer max. relativen Raumluftfeuchte von 95%
(nicht kondensierend).
Die gewünschte Temperatur kann mit Drucktasten
sehr schnell und einfach eingestellt werden. Die
elektronische Regelung sorgt für eine weitest-
gehend schwankungsfreie Beibehaltung der einge-
stellten Raumtemperatur sowie ggf. automatisch
für die Aktivierung der Temperaturabsenkung.
Jedes mal wenn Sie eine beliebige Taste betätigen,
schaltet sich automatisch die Beleuchtung des
Displays an. Wenn für mehr als 5 Sekunden keine
Eingabe erfolgt, schaltet sich die Beleuchtung
ebenfalls automatisch wieder aus.
+
–
Wenn Sie die Taste
oder
drücken, gelangen
Sie in die Anzeige der eingestellten Wunsch-
temperatur. Diese Temperatur können Sie jetzt
+
durch nochmaliges drücken der
oder
Ihren Wünschen entsprechend in 0,5K Schritten
verändern. Einstellungen unter 10°C oder über 35°C
sind nicht möglich.
Wenn länger als 5 Sekunden keine Taste gedrückt
wird, übernimmt der Thermostat die geänderte
Wunschtemperatur
automatisch
und
wieder in die Standardanzeige.
+
Durch gleichzeitiges drücken der
und
für mind. 3 Sekunden aktivieren bzw deaktivieren
Sie den Frostschutzmodus. Ist der Frostschutz-
modus aktiviert, wird das durch das blinkende
Symbol
im Display angezeigt. In diesem Modus
sind keine Veränderungen der Wunschtemperatur
möglich.
Durch drücken der Reset Taste wird der ERT 30 in
die Werkseinstellungen zurückgesetzt.
Sollte ein Timersignal empfangen werden und die
Temperaturabsenkung aktiv sein, wird dies durch
das Symbol
im Display angezeigt.
Wenn der Thermostat Wärme anfordert weil die
Ist-Temperatur
unterhalb
Wunschtemperatur liegt, können Sie das durch die
Anzeige
im Display erkennen.
Reinigung
Reinigen Sie das Gerät ausschließlich mit einem
trockenen, weichen Tuch. Bitte verwenden Sie keine
lösemittelhaltigen oder scharfen Reiniger!
Die folgenden Eigenschaften des ERT 30 garan-
tieren Ihnen einen präzisen, komfortablen und
energiesparenden Betrieb Ihres Raumheizsystems.
Technische Eigenschaften
Frostschutz
Da Einstellungen unter 10°C nicht möglich sind, ist
dadurch automatisch Frostschutz gewährleistet.
Durch Aktivierung des Modus für einen speziellen
Frostschutz (siehe oben) können Sie den Ther-
mostaten als reinen Frostschutz Thermostaten ver-
wenden. In diesem Modus werden 5°C als Festwert
eingestellt.
Puls-Weiten-Modulation (PWM)
Bei Flächenheizungen besteht grundsätzlich das
Problem des Überschwingens, d.h. die Räume
werden weiter aufgeheizt, auch wenn das Ventil
bei
Erreichen
der
gewünschten
geschlossen wird. Der ERT 30 löst dieses Problem
elektronisch und besonders effektiv über die sog.
Puls-Weiten-Modulation.
Durch
Vergleich von Soll- und Ist-Temperatur wird die
Länge der Öffnungszeiten der Stellantriebe so
angepasst, dass ein Über- oder Unterschreiten
der eingestellten Raumtemperatur weitestgehend
verhindert wird. Dadurch wird eine exakte und
angenehme Regelung der eingestellten Wunsch-
temperatur erreicht.
Hinweis: Beim Einsatz des ERT 30 für Radiatoren-
oder Konvektorenheizungen kann die Puls-Weiten-
Modulation bei Bedarf abgeschaltet werden (siehe
Abschnitt Grundeinstellungen).
Umschaltung Heizen–Kühlen
Der elektronische Raumthermostat ERT 30 bietet
Ihnen die Möglichkeit zwischen Heiz- und Kühlbe-
trieb zu wählen. Werksseitig ist der Thermostat auf
Heizbetrieb eingestellt. Sollten Sie auf Kühlbetrieb
umschalten wollen, stellen Sie bitte den entspre-
chenden Schalter um, den Sie unter dem Gehäuse-
deckel finden (mit „heat" und „cool" bezeichnet). Im
Falle einer Umstellung auf den Kühlbetrieb ist die
Puls-Weiten-Modulation automatisch abgeschaltet.
Die Einstellung auf Kühlbetrieb wird im Display mit
dem Symbol
erkennbar gemacht.
Ventilschutzfunktion
–
Taste
Um sicherzustellen, dass die Ventile auch bei
längerem Nicht-Gebrauch – z.B. im Sommer –
beweglich und einsatzbereit bleiben, verfügt der
ERT 30
über
eine
Ventilschutz-Funktion.
werden die anzusteuernden Ventile über die Stell-
antriebe einmal wöchentlich kurzzeitig geöffnet,
auch wenn keine Heizenergie angefordert wird.
wechselt
Hinweis: Die Ventilschutzfunktion ist auf Wunsch
–
abschaltbar (siehe Abschnitt Grundeinstellungen).
Tasten
Temperaturabsenkung
Einen sparsamen Umgang mit der eingesetzten
Heizenergie erreichen Sie insbesondere durch eine
zeitgesteuerte, bedarfsgerechte Heizungsregelung.
Durch eine integrierte Temperaturabsenkungsfunk-
tion ermöglicht Ihnen der ERT 30 eine automatische
Reduzierung der eingestellten Heiztemperatur um
4K, ohne dass die am Thermostaten eingestellte
Wohlfühltemperatur geändert werden muß. Diese
‚Nachtabsenkung' wird über ein externes Signal
vom ERT 50 RF aktiviert.
Installation
der
eingestellten
Der Raumthermostat ERT 30 wurde als elek-
tronischer, digitaler Temperaturregler für die
elektrische
Nachregelung
Heizungssystemen
Ansteuerung von elektro-thermischen Stellantrie-
ben oder anderen elektrischen Geräten.
Dabei ist unbedingt der in den technischen Daten
angegebene max. Schaltstrom zu beachten! Wir
haften nicht für jede Form einer missbräuchlichen
Verwendung.
Die Installation darf nur durch autorisierte Fach-
kräfte
gemäß
dem
Darüber
hinaus
aktuellen
VDE
Vorschriften
Ihres
nehmens
entsprechen.
immer
spannungsfrei
Sicherheitsvorschriften sind zu beachten.
Positionieren Sie den Thermostat so, dass er
nicht von Gardinen, Möbelstücken oder anderen
Gegenständen verdeckt wird. Der Regler darf auch
nicht in unmittelbarer Nähe von Wärmequellen
installiert werden (z.B. Lampen, Kamin, direkte
Sonneneinstrahlung etc.) und sollte nicht von Zug-
luft beeinträchtigt werden. Nur so kann er die
Raumtemperatur genau erfassen und entsprechend
Temperatur
exakt regeln.
Wichtig: Vor dem Öffnen ist der Thermostat von
einen
stetigen
der Spannung zu trennen.
Wandmontage
Vor der Montage ist der Gehäusedeckel von der
Grundplatte zu trennen. Dazu gehen Sie bitte wie
folgt vor:
1.
Lösen Sie die auf der Unterseite befindliche
Schraube.
2.
Öffnen Sie das Gehäuse in dem Sie den
Gehäusedeckel auf der Unterseite abziehen
und dann abheben.
3.
Montieren Sie nun die Grundplatte mit den
mitgelieferten Schrauben fest an der Wand
bzw. auf der Unterputzdose.
Werkseinstellung
- Anzeige der Ist-Temperatur in °C
- normal Betrieb (nicht abgesenkt)
- Wunschtemperatur 20°C
Grundeinstellungen
Mit den auf der Platine befindlichen Brücken (Jum-
per) können verschiedene Funktionen des ERT 30
ein- bzw. ausgeschaltet werden:
ERT 30 Schaltbrücken
Funktion
Schalter
Ventilschutzfunktion
VP
Puls-Weiten-Modulation
PWM
Hier
Temperaturabsenkung
Alle Funktionen sind werkseitig eingeschaltet.
Sie können die Einstellungen entsprechend Ihren
Erfordernissen verändern, indem Sie die Kontakt-
klemmen auf den Schaltern (Jumpern) umsetzen.
Die Anforderungen der Schutzklasse II werden nach
erfolgter, fachgerechter Montage eingehalten.
Symbolerklärung
Symbol ERT 30
von
Warmwasser-
konzipiert
und
dient
der
Technische Daten
Artikel-Nr.:
Anschlussplan
erfolgen.
muss
die
Installation
den
Bestimmungen
sowie
den
Spannungsversorgung:
Energieversorgungsunter-
Die
Installation
ist
elektronischer Schaltausgang
durchzuführen,
die
Schaltstrom max.:
Anzahl Stellantriebe
max.:
Hysteresis
Schutzklasse:
Maße B/H/T:
Temperaturbereich:
Lagertemperatur:
EIN
AUS
Bedeutung
Abgesenkter Betrieb aktiv
Wärme wird angefordert
blinkend
Frostschutzmodus aktiv
Kühlbetrieb aktiv
112.309
2 x Batterie Typ AA (intern)
230VAC / 50Hz (extern)
10 (2) A
5 Stück á 3W
0,5K
IP 30
75 mm / 130 mm / 30 mm
5°C - 30°C
-25°C - 65°C
