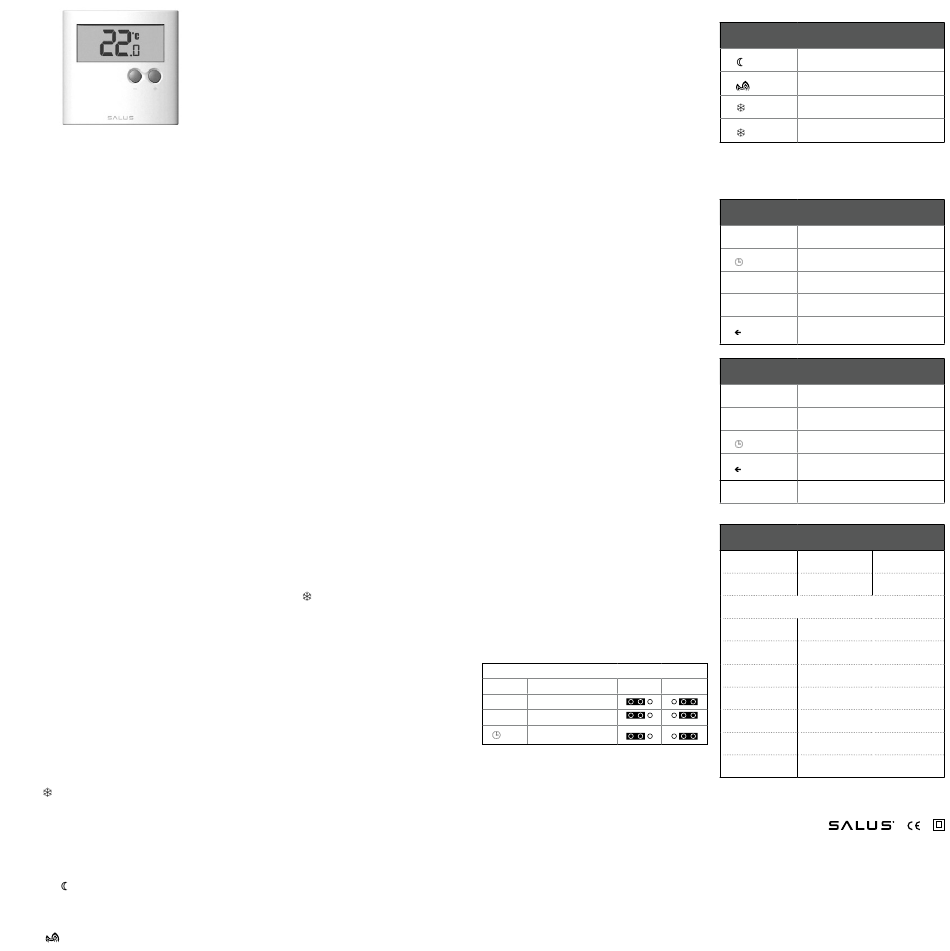

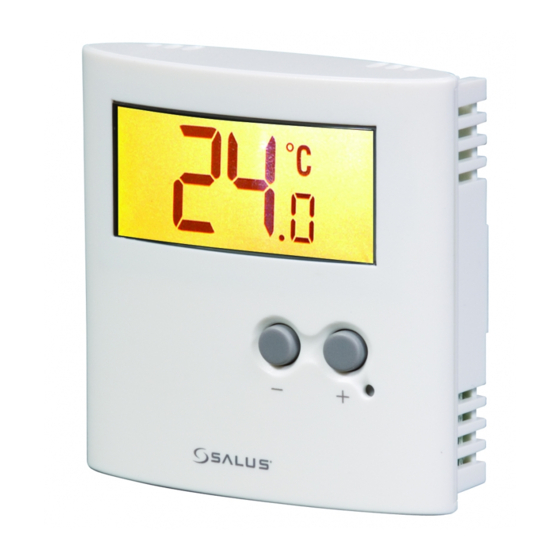

SALUS ERT 30
Elektronischer Raumthermostat für Flächen-,
Radiatoren- und Konvektorenheizungen
Bedienungs- und Montageanleitung
Allgemeines
Herzlichen Glückwunsch zum Kauf eines Raum-
thermostates der Marke SALUS. Mit dem Modell
ERT 30 haben Sie sich für einen elektronischen,
digitalen Raumtemperaturregler entschieden,
der gegenüber herkömmlichen, mechanischen
Produkten entscheidende Vorteile bietet: Der Regler
ist über zwei Drucktasten sehr einfach zu bedienen
und bietet Ihnen dank hochwertiger Geräteelektro-
nik einen einzigartigen Regelkomfort für Heizungs-
anwendungen aller Art. Das Standarddisplay zeigt
Ihnen die aktuelle Raumtemperatur an.
Bedienung
Der elektronische Raumthermostat ERT 30 dient
zur Regelung der Temperatur in trockenen und
geschlossenen Räumen mit üblicher Umgebung
und einer max. relativen Raumluftfeuchte von 95%
(nicht kondensierend).
Die gewünschte Temperatur kann mit Drucktasten
sehr schnell und einfach eingestellt werden. Die
elektronische Regelung sorgt für eine weitest-
gehend schwankungsfreie Beibehaltung der einge-
stellten Raumtemperatur sowie ggf. automatisch
für die Aktivierung der Temperaturabsenkung.
Jedes mal wenn Sie eine beliebige Taste betätigen,
schaltet sich automatisch die Beleuchtung des
Displays an. Wenn für mehr als 5 Sekunden keine
Eingabe erfolgt, schaltet sich die Beleuchtung
ebenfalls automatisch wieder aus.
+ –
Wenn Sie die Taste oder drücken, gelangen
Sie in die Anzeige der eingestellten Wunsch-
temperatur. Diese Temperatur können Sie jetzt
+
durch nochmaliges drücken der oder
Ihren Wünschen entsprechend in 0,5K Schritten
verändern. Einstellungen unter 10°C oder über 35°C
sind nicht möglich.
Wenn länger als 5 Sekunden keine Taste gedrückt
wird, übernimmt der Thermostat die geänderte
Wunschtemperatur automatisch und
wieder in die Standardanzeige.
+
Durch gleichzeitiges drücken der und
für mind. 3 Sekunden aktivieren bzw deaktivieren
Sie den Frostschutzmodus. Ist der Frostschutz-
modus aktiviert, wird das durch das blinkende
Symbol im Display angezeigt. In diesem Modus
sind keine Veränderungen der Wunschtemperatur
möglich.
Durch drücken der Reset Taste wird der ERT 30 in
die Werkseinstellungen zurückgesetzt.
Sollte ein Timer angeschlossen sein und die
Temperaturabsenkung aktiv sein, wird dies durch
das Symbol im Display angezeigt.
Wenn der Thermostat Wärme anfordert weil die
Ist-Temperatur unterhalb der eingestellten
Wunschtemperatur liegt, können Sie das durch die
Anzeige im Display erkennen.
Reinigung
Reinigen Sie das Gerät ausschließlich mit einem
trockenen, weichen Tuch. Bitte verwenden Sie keine
lösemittelhaltigen oder scharfen Reiniger!
Die folgenden Eigenschaften des ERT 30 garan-
tieren Ihnen einen präzisen, komfortablen und
energiesparenden Betrieb Ihres Raumheizsystems.
Technische Eigenschaften
Frostschutz
Da Einstellungen unter 10°C nicht möglich sind, ist
dadurch automatisch Frostschutz gewährleistet.
Durch Aktivierung des Modus für einen speziellen
Frostschutz (siehe oben) können Sie den Ther-
mostaten als reinen Frostschutz Thermostaten ver-
wenden. In diesem Modus werden 5°C als Festwert
eingestellt.
Puls-Weiten-Modulation (PWM)
Bei Flächenheizungen besteht grundsätzlich das
Problem des Überschwingens, d.h. die Räume
werden weiter aufgeheizt, auch wenn das Ventil
bei Erreichen der gewünschten
geschlossen wird. Der ERT 30 löst dieses Problem
elektronisch und besonders effektiv über die sog.
Puls-Weiten-Modulation. Durch
Vergleich von Soll- und Ist-Temperatur wird die
Länge der Öffnungszeiten der Stellantriebe so
angepasst, dass ein Über- oder Unterschreiten
der eingestellten Raumtemperatur weitestgehend
verhindert wird. Dadurch wird eine exakte und
angenehme Regelung der eingestellten Wunsch-
temperatur erreicht.
Hinweis: Beim Einsatz des ERT 30 für Radiatoren-
oder Konvektorenheizungen kann die Puls-Weiten-
Modulation bei Bedarf abgeschaltet werden (siehe
Abschnitt Grundeinstellungen).
Umschaltung Heizen–Kühlen
Der elektronische Raumthermostat ERT 30 bietet
Ihnen die Möglichkeit zwischen Heiz- und Kühlbe-
trieb zu wählen. Werksseitig ist der Thermostat auf
Heizbetrieb eingestellt. Sollten Sie auf Kühlbetrieb
umschalten wollen, stellen Sie bitte den entspre-
chenden Schalter um, den Sie unter dem Gehäuse-
deckel finden (mit „heat" und „cool" bezeichnet). Im
Falle einer Umstellung auf den Kühlbetrieb ist die
Puls-Weiten-Modulation automatisch abgeschaltet.
Die Einstellung auf Kühlbetrieb wird im Display mit
dem Symbol erkennbar gemacht.
Ventilschutzfunktion
Um sicherzustellen, dass die Ventile auch bei
–
Taste
längerem Nicht-Gebrauch – z.B. im Sommer –
beweglich und einsatzbereit bleiben, verfügt der
ERT 30 über eine Ventilschutz-Funktion.
werden die anzusteuernden Ventile über die Stell-
antriebe einmal wöchentlich kurzzeitig geöffnet,
auch wenn keine Heizenergie angefordert wird.
wechselt
Hinweis: Die Ventilschutzfunktion ist auf Wunsch
abschaltbar (siehe Abschnitt Grundeinstellungen).
–
Tasten
Temperaturabsenkung
Einen sparsamen Umgang mit der eingesetzten
Heizenergie erreichen Sie insbesondere durch eine
zeitgesteuerte, bedarfsgerechte Heizungsregelung.
Durch eine integrierte Temperaturabsenkungsfunk-
tion ermöglicht Ihnen der ERT 30 eine automatische
Reduzierung der eingestellten Heiztemperatur um
4K, ohne dass die am Thermostaten eingestellte
Wohlfühltemperatur geändert werden muß. Diese
‚Nachtabsenkung' kann über ein externes Signal,
z.B. über die Zeitsteuerung einer Klemmleiste oder
über eine handelsübliche externe Zeitschaltuhr
aktiviert werden.
Installation
Der Raumthermostat ERT 30 wurde als elek-
tronischer, digitaler Temperaturregler für die
elektrische Nachregelung
Heizungssystemen konzipiert
Ansteuerung von elektro-thermischen Stellantrie-
ben oder anderen elektrischen Geräten.
Dabei ist unbedingt der in den technischen Daten
angegebene max. Schaltstrom zu beachten! Wir
haften nicht für jede Form einer missbräuchlichen
Verwendung.
Die Installation darf nur durch autorisierte Fach-
kräfte gemäß dem
Darüber hinaus muss
aktuellen VDE Bestimmungen
Vorschriften Ihres
nehmens entsprechen.
immer spannungsfrei
Sicherheitsvorschriften sind zu beachten.
Positionieren Sie den Thermostat so, dass er
nicht von Gardinen, Möbelstücken oder anderen
Gegenständen verdeckt wird. Der Regler darf auch
Temperatur
nicht in unmittelbarer Nähe von Wärmequellen
installiert werden (z.B. Lampen, Kamin, direkte
Sonneneinstrahlung etc.) und sollte nicht von Zug-
einen stetigen
luft beeinträchtigt werden. Nur so kann er die
Raumtemperatur genau erfassen und entsprechend
exakt regeln.
Wichtig: Vor dem Öffnen ist der Thermostat von
der Spannung zu trennen.
Wandmontage
Vor der Montage ist der Gehäusedeckel von der
Grundplatte zu trennen. Dazu gehen Sie bitte wie
folgt vor:
1. Lösen Sie die auf der Unterseite befindliche
Schraube.
2. Öffnen Sie das Gehäuse in dem Sie den
Gehäusedeckel auf der Unterseite abziehen
und dann abheben.
3. Montieren Sie nun die Grundplatte mit den
mitgelieferten Schrauben fest an der Wand
bzw. auf der Unterputzdose.
Werkseinstellung
- Anzeige der Ist-Temperatur in °C
- normal Betrieb (nicht abgesenkt)
- Wunschtemperatur 20°C
Grundeinstellungen
Mit den auf der Platine befindlichen Brücken (Jum-
per) können verschiedene Funktionen des ERT 30
ein- bzw. ausgeschaltet werden:
Hier
ERT 30 Schaltbrücken
Funktion
Schalter
VP Ventilschutzfunktion
Puls-Weiten-Modulation
PWM
Temperaturabsenkung
Alle Funktionen sind werkseitig eingeschaltet.
Sie können die Einstellungen entsprechend Ihren
Erfordernissen verändern, indem Sie die Kontakt-
klemmen auf den Schaltern (Jumpern) umsetzen.
Wichtig:
Bitte entfernen Sie die Klemmen nicht!
Die Anforderungen der Schutzklasse II werden nach
erfolgter, fachgerechter Montage eingehalten.
Symbolerklärung
Symbol ERT 30
von Warmwasser-
und dient der
blinkend
Anschlussplan
Anschlussplan erfolgen.
Verdrahten Sie das Thermostat ausschließlich gem.
die Installation den
dem folgenden Anschlussplan:
sowie den
Energieversorgungsunter-
Die Installation ist
ERT 30
durchzuführen, die
Klemme
N
L
ERT 30
Klemme
N
L
Technische Daten
Artikel-Nr.:
Betriebsspannung:
elektronischer Schaltausgang
Schaltstrom max.:
Anzahl Stellantriebe
max.:
Hysteresis
EIN AUS
Schutzklasse:
Maße B/H/T:
Temperaturbereich:
Lagertemperatur:
Bedeutung
Abgesenkter Betrieb aktiv
Wärme wird angefordert
Frostschutzmodus aktiv
Kühlbetrieb aktiv
230 V Version
Zuleitung für Temperaturabsenkung
Null-Leiter
230 VAC Stromversorgung
Schaltausgang
(Stellantrieb, Klemmleiste)
24 V Version
Null-Leiter
Zuleitung für Temperaturabsenkung
Schaltausgang
(Stellantrieb, Klemmleiste)
24 VAC Stromversorgung
230 V 24 V
112.300 112.301
230VAC / 50Hz 24VAC / 50 Hz
10 (2) A
5 Stück á 3W
0,5K
IP 30
80 mm / 80 mm / 30,5 mm
5°C - 30°C
-25°C - 65°C
