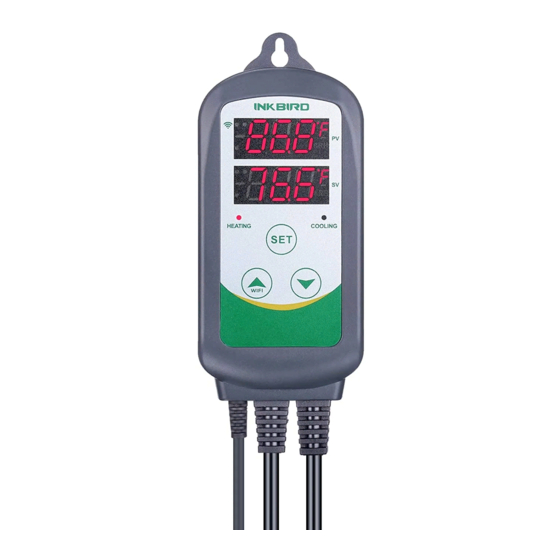

INKBIRD ITC-308-WIFI Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. INKBIRD Anleitungen
  4. Steuergeräte
  5. ITC-308-WIFI
  6. Bedienungsanleitung

INKBIRD ITC-308-WIFI Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ITC-308-WIFI:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für INKBIRD ITC-308-WIFI

Inhaltszusammenfassung für INKBIRD ITC-308-WIFI

  • Seite 6 US Sockets EU Sockets UK Sockets AU Sockets...
  • Seite 15 23.0℃ 3.0℃ 3.0℃ 100℃ -40.0℃ O Minute 0.0℃ ℃...
  • Seite 24 Smart Controller Bedienunganleitung...

  • Seite 25: Inhaltsverzeichnis

    Vorsicht Spezifikationen Technische Parameter Lernen Sie das Gerät kennen Inkbird Smart APP Einstellungen Anweisungen zur Steuerung Fehlerbeschreibung Technischer Support und Garantie...

  • Seite 26: Vorsicht

    Freien benützen. ● Nicht mit einem Mehrfachstecker oder Verlängerungskabel benützen. ● Nur im Trockenen verwenden. ● Die Ausgangsspannung der Inkbird Steuerung beträgt 10 A, 110V oder 230V. ● Die normale Lebensdauer des Relais beträgt 100.000 Schaltungen. Falls die Heiz-oder Kühlfunktion beim Gebrauch häufig wechselt,...

  • Seite 27: Technische Parameter

    ● Verzögerungsschutz zum Kühlen. ● Höchst-und Tiefsttemperatur Alarm kann eingestellt werden. ● Sensorfehlalarm. ● WIFI Smart APP. Technische Parameter ● Eingangsspannung: 100~240Vac 50/60Hz, Aktuell: 10A, Maximale Spannung: 1200W(110Vac), 220W(220Vac) ● Temperaturfühler: R25°C=100KΩ±1%, RO°C=26.74~27.83KΩ, B25/85°C=3435K±1% ● Temperaturmessbereich: -40°C~100°C/-40°F~212°F ● Temperaturmessung: 0,1°C/F(<100°C/°F), 1°C/°F(>100°C/°F) ●...

  • Seite 28: Lernen Sie Das Gerät Kennen

    Temperature: 0°C~60°C/32°F~140°F; Luftfeuchtigkeit: 20~80% (kein Frost oder Kondensation) ● Garantie: Steuerung: 2 Jahre Garantie; Temperaturfühler: 1 Jahr Garantie Lernen Sie das Gerät kennen US Steckdosen EU Steckdosen UK Steckdosen AU Steckdosen ① PV: Im Normalbetrieb, Anzeige der momentanen Temperatur; im Einstellungsmodus, Anzeige des Menücodes.

  • Seite 29: Inkbird Smart App Einstellungen

    “, WIFI Pfeil nach unten Taste „ “: Weitere Informationen unter: Anweisungen zur Steuerung. Inkbird Smart APP Einstellungen 5.1 Die APP laden Suchen Sie nach dem Schlüsselwort „InkbirdSmart“ im Appstore oder bei Google Play. Oder scannen Sie folgenden QR-Code um die APP zu laden und installieren.
  • Seite 30 5.2 Koppeln mit dem Smartphone ① Öffnen Sie die APP, Sie werden gefragt, sich einzuloggen oder zu registrieren. Wählen Sie Ihr Land aus und geben Sie Ihre Email Adresse ein um Die Anmeldung zu Beenden. Danach drücken Sie „Add Home“ um Ihr Zuhause einzurichten.
  • Seite 31 LED-Symbol und der entsprechende Status angezeigt wird, da das WLAN Modul Daten verarbeitet. Gerät in der Schnellverbindung hinzufügen: ● Stecken Sie das Gerät in die Steckdose und vergewissern Sie sich, dass sich das Gerät im Smartconfig Konfigurationsstatus befindet. ● Im Konfigurationsstatus blinkt das LED im Intervall von 250 Millisekunden.
  • Seite 32 Gerät im AP Modus verbinden: ● Stecken Sie das Gerät in die Steckdose und vergewissern Sie sich, dass sich das Gerät im AP Konfigurationsstatus befindet (das LED blinkt langsam, Intervall 1500 Millisekunden) ● Drücken Sie „ “, um die WIFI Benutzeroberfläche für das Hinzufügen von Geräten aufzurufen.
  • Seite 33 ④ Drücken Sie nach dem Hinzufügen des Gerätes auf „Fertig“ und gehen in die Gerätesteuerungsoberfläche. ⑤ Im Temperatursteuerungsmodus können Sie die Einstellungen in der APP eingeben. Gerätename Geräteinformation Zurück nach Oben Momentanen Temperatur Kontroll-Methode Eingestellten Wertes Temperatur- trenddiagramm Menü Einstellung...
  • Seite 34 Heizsdifferenzwert Kühldifferenzwert Hochtemperaturwert Niedrigsttemp- eraturwert Verzögerung der Kühlung Temperaturka- librierung Temperaturein- heitsschalter...

  • Seite 35: Anweisungen Zur Steuerung

    Anweisungen zur Steuerung 6.1 Tastenbedienungsanweisungen 6.1.1 Tastenfunktionen im Normalbetrieb 6.1.1.1 Kurzes Drücken von „ “, PV zeigt HD, SV zeigt den Heizdifferenzwert an; erneutes kurzes Drücken von „ “, PV zeigt CD, Kühldifferenzwert. Falls 3 Sekunden lang keine Bedienung erfolgt, wird wieder in den Normalbetrieb gewechselt.
  • Seite 36 Einstellungsmodus aufzurufen. Die PV-Anzeige zeigt den ersten Menüpunkt „TS“ an, SV zeigt den entsprechenden Einstellwert. Drücken Sie die SET Taste um zum nächsten Menüpunkt zu gelangen und die Parameter vom vorherigen Punkt zu speichern. Drücken Sie die Tasten „ “ oder „ “, um den WIFI aktuellen Einstellungswert zu ändern.

  • Seite 37: Erstellung Eines Ablaufplans

    6.2 Erstellung eines Ablaufplans SET Taste 3 Sekunden drücken, um in das Einstellungsmenü zu kommen. 23.0℃ Temperatur -einstellwert 3.0℃ Heizdifferenz 3.0℃ Kühldifferenz 100℃ Alarm oberes Limit -40.0℃ Alarm unteres Limit O Minute Kompressor -verzögerung 0.0℃ Temperatur Kalibrierung ℃ Anzeige in Fahrenheit oder Celsius 30 Sekunden lang keine Taste...

  • Seite 38: Menü Anleitung

    6.3 Menü Anleitung Einstell Standard Code Symbol Funktion Hilfe bereich bereich -40.0℃~100℃ 25.0℃ Temperatureinstell wert -40.0℉~212℉ 77.0℉ 0.3℃~15.0℃ 2.0℃ 6.4.1 Heizdifferenz 1.0℉~30.0℉ 3.0℉ 0.3℃~15.0℃ 2.0℃ Kihldifferenz 1.0℉~30.0℉ 3.0℉ -40.0℃~100℃ 100℃ Alarm oberes Limit -40.0℉~212℉ 212℉ 6.4.2 -40.0℃~100℃ -40.0℃ Alarm unteres Limit -40.0℉~212℉...
  • Seite 39 beginnt zu arbeiten. Wenn die gemessene Temperatur PV ≤ TS (Temperatursollwert) + CD (Kühldifferenzwert) ist, geht die rote LED aus und der Heizmodus wird beendet. Wenn die gemessene Temperatur PV≥TS(Temperatursollwert) + CD (Kühldifferenzwert) ist, wechselt die Steuerung in den Kühlmodus. Die grüne LED leuchtet und das Kühlrelais beginnt zu arbeiten.

  • Seite 40: Alarm Wärme/Kälte Limit Einstellungen (Ah, Al)

    geht es direkt in den Kühlmodus. Wenn danach der PV (gemessener Temperaturwert) ≤ 25°C erreicht hat, wird die Kühlung gestoppt und es beginnt der Normalbetrieb. Wenn PV (gemessener Temperaturwert) <25°C beträgt, geht es in den Heizmodus. Wenn danach PV (gemessener Temperaturwert) ≥...
  • Seite 41 Benutzer darauf aufmerksam, dass sich die Steuerung im Alarmstatus befindet. 6.4.3 Kompressor Verzögerung (PT) Wenn im Kühlmodus nach dem Einschalten die gemessene Temperatur höher ist als der eingestellte Wert (TS) plus Kühlungsdifferenz (CD), wird das Gerät nicht sofort gekühlt, sondern wartet auf eine Verzögerungszeit. Wenn das Zeitintervall zwischen zwei Kühlvorgängen länger als die voreingestellte Verzögerung ist, beginnt das Gerät sofort mit...

  • Seite 42: Fehlerbeschreibung

    6.4.5 Anzeige in Celsius oder Fahrenheit (CF) Benutzer können die Anzeige mit dem Temperaturwert Fahrenheit oder Celsius entsprechend ihrer eigenen Gewohnheit auswählen. Die Standardeinstellung ist die Anzeige mit Celsius-Temperaturwert. Für die Anzeige mit dem Temperaturwert Fahrenheit setzen Sie den CF-Wert auf F. Achtung: Wenn sich der CF-Wert ändert, werden alle Einstellungen auf die Werkseinstellungen zurückgesetzt.

  • Seite 43: Technischer Support Und Garantie

    Website www.ink-bird.com besuchen, um Antworten auf häufig gestellte technische Fragen zu erhalten. 8.2 Garantie INKBIRD TECH. C.L. gibt auf diesen Thermostat eine Garantie für einen Zeitraum von 2 Jahren (Temperaturfühler 1 Jahr) ab Kaufdatum, wenn er vom ursprünglichen Käufer unter normalen Bedingungen betrieben wird (nicht übertragbar), auf...
